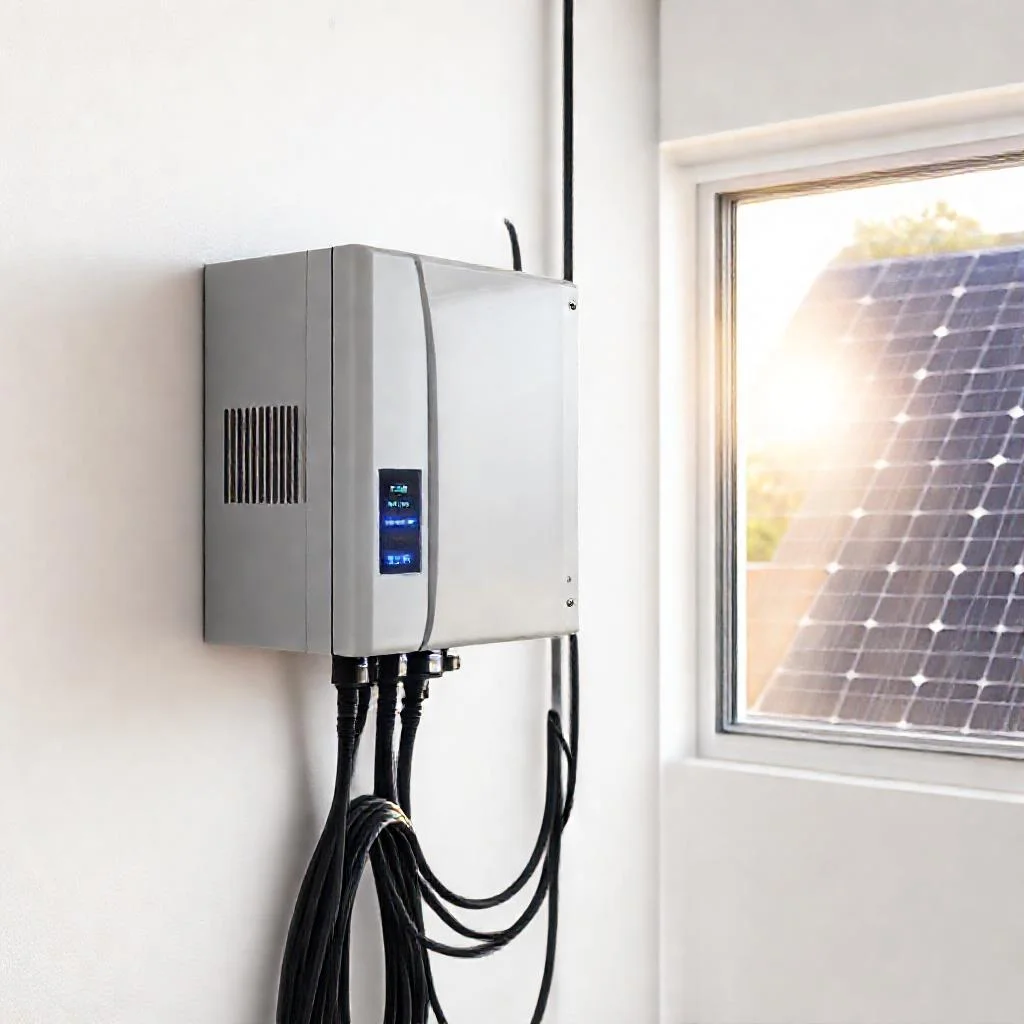

Инверторы для солнечных батарей: Принципы работы, классификация и критерии выбора
Солнечная электростанция состоит из нескольких ключевых компонентов. Фотоэлектрические панели генерируют постоянный ток (DC). Однако подавляющее большинство бытовых приборов, осветительной техники и промышленного оборудования работает от переменного тока (AC) напряжением 220 или 380 В. Именно инвертор выполняет функцию преобразования постоянного напряжения от солнечных батарей в стабильное переменное напряжение, пригодное для питания нагрузки.
Без инвертора использование солнечной энергии в стандартной электросети невозможно. Этот узел также отвечает за синхронизацию с внешней сетью, управление потоками энергии и защиту аккумуляторных батарей (если они предусмотрены системой). Качество работы инвертора напрямую определяет эффективность всей станции и срок службы дорогостоящих компонентов.
Физические основы работы инвертора
Процесс преобразования постоянного тока в переменный основан на высокочастотной коммутации полупроводниковых ключей. Современные инверторы используют IGBT-транзисторы (биполярные транзисторы с изолированным затвором) или MOSFET-транзисторы. Эти ключи открываются и закрываются с частотой от нескольких килогерц до десятков килогерц.
Контроллер инвертора формирует широтно-импульсную модуляцию (ШИМ, PWM). Изменяя скважность импульсов, устройство формирует синусоидальную форму выходного напряжения. После транзисторного моста сигнал проходит через LC-фильтр (дроссель и конденсатор), который сглаживает высокочастотные пульсации. В результате на выходе получается чистый синус, пригодный для питания чувствительной электроники.
КПД современных сетевых инверторов достигает 97–98,5%. Потери энергии возникают в основном на сопротивлении открытых транзисторов и на магнитопроводе трансформатора (если он присутствует в схеме).
Типология инверторов по схемотехнике
Существует три принципиально разных архитектуры построения инверторных устройств. Каждая из них имеет строго определенную область применения.
Автономные инверторы (Off-Grid)
Автономные инверторы работают независимо от централизованной электросети. Они получают энергию от солнечных панелей и аккумуляторных батарей. Основная задача — обеспечить питание нагрузки в условиях полного отсутствия внешнего электроснабжения.
Такие устройства должны формировать стабильное напряжение и частоту независимо от уровня заряда АКБ. Входное напряжение автономных инверторов обычно составляет 12, 24 или 48 В (низкое напряжение аккумуляторной сборки). Выходная мощность варьируется от 300 Вт до 10 кВт и более.
Ключевая особенность — наличие встроенного контроллера заряда MPPT. Инвертор управляет процессом заряда аккумуляторов, предотвращая перезаряд и глубокий разряд. Отсутствие связи с внешней сетью делает эту схему полностью автономной, но требующей точного расчета емкости батарей.
Сетевые инверторы (On-Grid)
Сетевые инверторы не имеют в своем составе аккумуляторных батарей. Они синхронизируются с внешней электрической сетью и отдают избыточную энергию в нее. Устройство работает по принципу источника тока: оно отдает ровно столько энергии, сколько генерируют панели в данный момент, подстраивая фазу и частоту под параметры сети.
Сетевой инвертор не может работать при пропадании внешнего напряжения. Это требование безопасности (Anti-Islanding protection). Если сеть отключается, инвертор обязан прекратить генерацию, чтобы не поразить электрическим током ремонтный персонал. Мощность сетевых инверторов обычно начинается от 1,5 кВт и может достигать сотен киловатт в промышленных солнечных парках.
Входное напряжение таких устройств, напротив, высокое (от 200 до 1000 В постоянного тока). Это позволяет подключать длинные последовательные цепочки панелей (стринги) без значительных потерь на омическом сопротивлении проводов.
Гибридные инверторы (Hybrid / Multi-Mode)
Гибридные инверторы объединяют функционал сетевых и автономных устройств. Они способны работать как с аккумуляторными батареями, так и с внешней сетью. Гибридная система может накапливать избыточную энергию в аккумуляторах, а при необходимости отдавать ее в сеть или питать нагрузку от батарей (например, в ночное время или при аварийном отключении сети).
По закону физики гибридный инвертор физически не может одновременно заряжать батарею и отдавать энергию в сеть через один и тот же преобразователь. Поэтому внутри таких устройств установлены два независимых DC-DC преобразователя: один для панелей, второй для аккумуляторов. Это удорожает конструкцию, но дает полную гибкость управления энергопотоками.
Важнейшая характеристика гибридного инвертора — время переключения (Transfer Time) с сети на батареи при пропадании внешнего питания. У качественных моделей это время не превышает 10–20 миллисекунд. Для большинства электроприборов такой перерыв незаметен.
Форма выходного напряжения
Форма сигнала на выходе инвертора критична для работы нагрузки. Различают два типа.
Модифицированная синусоида (Modified Sine Wave). Представляет собой ступенчатый сигнал, аппроксимирующий синусоиду. Такие инверторы дешевы, но пригодны только для активной нагрузки: ламп накаливания, ТЭНов, асинхронных двигателей без регулировки оборотов. Импульсные блоки питания, насосы с электронным управлением, холодильники с инверторными компрессорами могут работать некорректно, перегреваться или выходить из строя. Коэффициент нелинейных искажений (THD) у таких устройств достигает 30–40%.
Чистая синусоида (Pure Sine Wave). Выходное напряжение полностью повторяет форму сетевого сигнала с THD менее 3%. Это обязательное требование для медицинского оборудования, газовых котлов с электронным розжигом, Hi-Fi аудиотехники, серверного оборудования и современных инверторных стиральных машин. Инверторы чистой синусоиды стоят дороже, но их применение оправдано во всех системах с широким спектром нагрузок.
Технология MPPT: как инвертор «выжимает» максимум
Вольт-амперная характеристика солнечной панели нелинейна. Мощность панели равна произведению тока на напряжение (P = U * I). Максимальная мощность достигается только в одной точке — точке максимальной мощности (MPP). Положение этой точки постоянно меняется в зависимости от освещенности, температуры панели и угла падения солнечных лучей.
Инвертор с технологией MPPT (Maximum Power Point Tracking) постоянно сканирует ВАХ панели и подстраивает входное сопротивление так, чтобы удерживать рабочую точку вблизи MPP. Алгоритмы поиска бывают разными:
- Perturb & Observe (P&O) — классический метод «возмущения и наблюдения». Инвертор слегка изменяет напряжение и смотрит, увеличилась ли мощность. Если да — продолжает движение в том же направлении. Если нет — меняет направление. Простой, но может колебаться вокруг точки максимума при резком изменении освещенности.
- Incremental Conductance (IncCond) — сравнивает приращение проводимости панели. Более точный и быстрый алгоритм, реже «теряет» точку максимума при переменной облачности.
- Constant Voltage (CV) — устаревший метод, фиксирующий напряжение на уровне примерно 76–80% от напряжения холостого хода. Неэффективен при изменении температуры, так как напряжение MPP сильно зависит от нагрева панели.
Современные инверторы с MPPT повышают эффективность сбора энергии на 15–30% по сравнению с системами без трекера. Качественный MPPT отслеживает точку с точностью до 99,5%.
Классификация по архитектуре подключения панелей
Способ подключения фотоэлектрических модулей к инвертору определяет надежность и гибкость системы.
Стринговые инверторы (String Inverters). Все панели соединяются последовательно в одну или несколько цепочек (стринги), которые подключаются к одному центральному инвертору. Преимущество — низкая стоимость и высокий КПД (до 98,5%). Недостаток — при затенении одной панели или выходе ее из строя ток во всей цепочке падает до уровня худшей панели. Применяется для систем с равномерным освещением скатов крыши без затенений.
Микроинверторы (Microinverters). Каждая солнечная панель оснащается собственным маленьким инвертором, установленным непосредственно на ее раме. На выходе микроинверторов переменный ток объединяется параллельно. Преимущество — максимальный сбор энергии при частичном затенении (каждая панель работает в своей точке MPP). Недостаток — высокая удельная стоимость за ватт установленной мощности и сложность обслуживания (инверторы находятся под панелями на крыше). Применяется для сложных крыш с переменным затенением от труб, деревьев или соседних зданий.
Оптимизаторы мощности (Power Optimizers). Промежуточное решение. На каждую панель устанавливается DC-оптимизатор, который выполняет MPPT на уровне модуля. Затем очищенное постоянное напряжение подается на центральный стринговый инвертор. Система сочетает преимущества микроинверторов (MPPT на модуль) и стринговых инверторов (централизованное преобразование в AC с высоким КПД). Стоимость ниже, чем у микроинверторов, но выше, чем у простого стринг-инвертора.
Ключевые характеристики инвертора
Выбор инвертора для солнечной батареи требует анализа нескольких параметров, которые указаны в технической документации.
Номинальная мощность (кВт). Определяет, какую максимальную активную мощность инвертор может отдавать в нагрузку или в сеть непрерывно. Для сетевых инверторов характерно соотношение (Ratio) мощности панелей к мощности инвертора от 1,1 до 1,4. То есть к инвертору 5 кВт можно подключить панели общей мощностью до 7 кВт, так как панели редко выдают паспортную мощность из-за нагрева и потерь.
Максимальное входное напряжение (Umax DC). Определяет, сколько панелей можно соединить последовательно. Нельзя превышать это значение даже при минимальной температуре воздуха (на холоде напряжение панелей растет). Типичные значения: 600 В, 1000 В, 1500 В для промышленных систем.
Напряжение старта (Start Voltage). Минимальное напряжение, при котором инвертор начинает преобразование. Обычно равно 100–200 В. Пока панели не прогрелись утром и их напряжение ниже порога старта, генерация отсутствует.
Диапазон MPPT (MPP Voltage Range). Интервал напряжений, в котором трекер может эффективно работать. Широкий диапазон позволяет подключать разное количество панелей. Например, диапазон 270–800 В означает, что инвертор будет держать точку максимума, даже если из-за сильного нагрева панелей их напряжение упадет до 270 В.
КПД (Efficiency). Отношение выходной мощности к входной. Максимальный КПД указывается для идеальных условий. Реальный европейский КПД (Euro-η) учитывает работу при разных уровнях нагрузки и составляет 95–97% для качественных устройств.
Класс защиты (IP). Для уличной установки необходим класс не ниже IP65 (полная защита от пыли и струй воды). Многие сетевые инверторы имеют класс IP65 или IP66. Автономные и гибридные инверторы, устанавливаемые в помещениях, могут иметь класс IP20.
Актуальные стандарты и сертификация
Для подключения к сети в любой стране требуется сертификация инвертора на соответствие национальным стандартам. В РФ это ГОСТ Р (технический регламент Таможенного союза ЕАЭС). Инвертор должен иметь сертификат соответствия требованиям по электромагнитной совместимости (ЭМС) и электробезопасности.
Обязательным требованием является функция защиты от островкования (Anti-Islanding). Если сеть отключается, инвертор обязан отключиться от линии в течение 0,2–0,5 секунды. Это предотвращает поражение электрическим током ремонтных бригад. Каждый сертифицированный инвертор проходит испытания на соответствие стандарту IEEE 1547 или IEC 62116.
Отдельно регламентируется качество выходного напряжения: коэффициент гармонических искажений (THD) не должен превышать 5% при номинальной нагрузке. Отклонение частоты допускается не более ±0,5 Гц, а отклонение напряжения — не более ±10% от номинала.
Практические рекомендации по выбору
При комплектации солнечной станции подбор инвертора подчиняется принципу «от нагрузки». Первым шагом определяется, какие потребители будут запитаны и какая у них пусковая мощность.
- Для холодильника, насоса, кондиционера необходим инвертор с чистой синусоидой и запасом по пусковой мощности минимум 3–5 крат.
- Если станция подключается параллельно сети (On-Grid), мощность инвертора подбирается равной или немного меньшей, чем номинальная мощность вводного автомата (обычно 15–25 А на фазу, что соответствует 3,3–5,5 кВт). Увеличение мощности требует технических условий от сетевой организации.
- Для системы с аккумуляторами глубина разряда АКБ (DoD) должна согласовываться с алгоритмом работы гибридного инвертора. Использование литий-железо-фосфатных (LiFePO4) батарей требует инвертора с поддержкой канала связи BMS (CAN или RS485) для контроля заряда.
- Расстояние от панелей до инвертора влияет на сечение кабеля. Для систем с напряжением 400–1000 В потери в проводах значительно ниже, чем для низковольтных систем 12/24 В. Поэтому для удаленных массивов панелей (более 50 метров) однозначно предпочтительнее высоковольтный стринговый инвертор.
Срок службы качественного инвертора составляет 10–15 лет. При этом конденсаторы электролитические внутри устройства имеют ресурс около 8–10 лет. Многие производители предлагают заводскую гарантию на 5, 10 или даже 20 лет с возможностью продления за дополнительную плату. После истечения ресурса требуется плановая замена конденсаторов или вентиляторов охлаждения.
Сводная таблица данных
В таблице ниже представлена классификация инверторов по схемотехнике и архитектуре подключения панелей, основанная исключительно на данных из статьи. Приведены ключевые параметры: диапазон входного напряжения, мощность, форма выходного сигнала, КПД и особенности работы MPPT.
| Тип / Архитектура | Входное напряжение (DC) | Мощность / Выход | Форма выходного напряжения / THD | КПД | MPPT / Алгоритмы | Ключевая особенность |
|---|---|---|---|---|---|---|
| Автономный (Off-Grid) | 12, 24 или 48 В (низкое) | от 300 Вт до 10 кВт и более | Чистая синусоида / THD менее 3% (для Pure Sine Wave) или модифицированная синусоида / THD 30-40% (для Modified Sine Wave) | — | Встроенный контроллер заряда MPPT | Отсутствие связи с внешней сетью, требует точного расчета емкости батарей |
| Сетевой (On-Grid) | Высокое: от 200 до 1000 В постоянного тока | от 1,5 кВт до сотен киловатт | Чистая синусоида / THD не более 5% | 97–98,5% | MPPT (повышает эффективность на 15–30%) | Не может работать при пропадании внешнего напряжения (Anti-Islanding protection) |
| Гибридный (Hybrid / Multi-Mode) | — | — | Чистая синусоида | — | — | Время переключения с сети на батареи не превышает 10–20 миллисекунд; наличие двух независимых DC-DC преобразователей |
| Стринговый (String Inverters) | — | — | — | до 98,5% | MPPT | Низкая стоимость; при затенении одной панели ток во всей цепочке падает до уровня худшей панели |
| Микроинверторы (Microinverters) | — | — | — | — | MPPT (каждая панель работает в своей точке) | Сложность обслуживания (инверторы находятся под панелями на крыше) |
| Оптимизаторы мощности (Power Optimizers) | — | — | — | — | MPPT на уровне модуля (DC-оптимизатор) | Сочетает преимущества микроинверторов и стринговых инверторов; стоимость ниже, чем у микроинверторов |
Частые вопросы по теме (FAQ)
В чем разница между автономным, сетевым и гибридным инвертором?
Автономный (Off-Grid) работает независимо от сети, используя аккумуляторы, и формирует стабильное напряжение сам. Сетевой (On-Grid) синхронизируется с внешней сетью, не имеет АКБ и отдает избытки в сеть, но отключается при пропадании сетевого напряжения (функция Anti-Islanding). Гибридный (Hybrid) объединяет оба режима: может работать с АКБ и сетью, накапливать энергию или отдавать ее, а при аварии сети переключается на батареи за 10–20 миллисекунд.
Почему для чувствительной электроники нужен инвертор с «чистой синусоидой»?
Форма выходного напряжения критична. Чистая синусоида (THD менее 3%) полностью повторяет сигнал сети и обязательна для медицинского оборудования, газовых котлов, Hi-Fi техники и инверторных стиральных машин. Модифицированная синусоида (THD 30–40%) пригодна только для активных нагрузок (ТЭНы, лампы накаливания) и может вызвать перегрев или сбой в работе импульсных блоков питания и насосов с электронным управлением.
Что такое MPPT и как он повышает эффективность станции?
MPPT (трекер точки максимальной мощности) — это алгоритм, который постоянно сканирует вольт-амперную характеристику панели и подстраивает входное сопротивление инвертора для удержания рабочей точки вблизи максимума мощности (MPP). Современные MPPT повышают сбор энергии на 15–30% по сравнению с системами без трекера и отслеживают точку с точностью до 99,5%.
В чем отличие стрингового инвертора, микроинвертора и оптимизатора мощности?
Стринговый — панели соединяются последовательно в одну цепочку, подключенную к одному центральному инвертору. Это дешево и дает КПД до 98,5%, но при затенении одной панели падает ток всей цепочки. Микроинвертор устанавливается на каждую панель, каждая работает в своей точке MPPT, что идеально для частичного затенения, но дороже. Оптимизаторы мощности — промежуточное решение: DC-оптимизатор на каждой панели выполняет MPPT, а центральный стринговый инвертор преобразует напряжение в AC, сочетая преимущества обоих подходов.
Как подобрать мощность инвертора для системы с аккумуляторами?
Первым шагом определите пусковую мощность нагрузки: для холодильника или насоса нужен запас минимум 3–5 крат. Для систем с АКБ глубина разряда (DoD) должна согласовываться с алгоритмом инвертора. При использовании литий-железо-фосфатных (LiFePO4) батарей инвертор обязан поддерживать протокол BMS (CAN или RS485). Для удаленных массивов панелей (более 50 м) предпочтительнее высоковольтный стринговый инвертор (400–1000 В) для снижения потерь в кабеле.
