Индивидуальные касочные сигнализаторы напряжения: принципы работы и защита от поражения током
Работа вблизи воздушных линий электропередачи (ЛЭП) относится к категории повышенной опасности. Основной риск для персонала — непреднамеренное приближение к токоведущим частям, находящимся под напряжением. Даже кратковременное нарушение безопасного расстояния может привести к электрической дуге и смертельной травме. Для минимизации человеческого фактора разработаны индивидуальные касочные сигнализаторы напряжения. Эти устройства выполняют роль персонального охранного ассистента, предупреждая работника о потенциальной угрозе до того, как она станет критической.
Устройство и основные компоненты

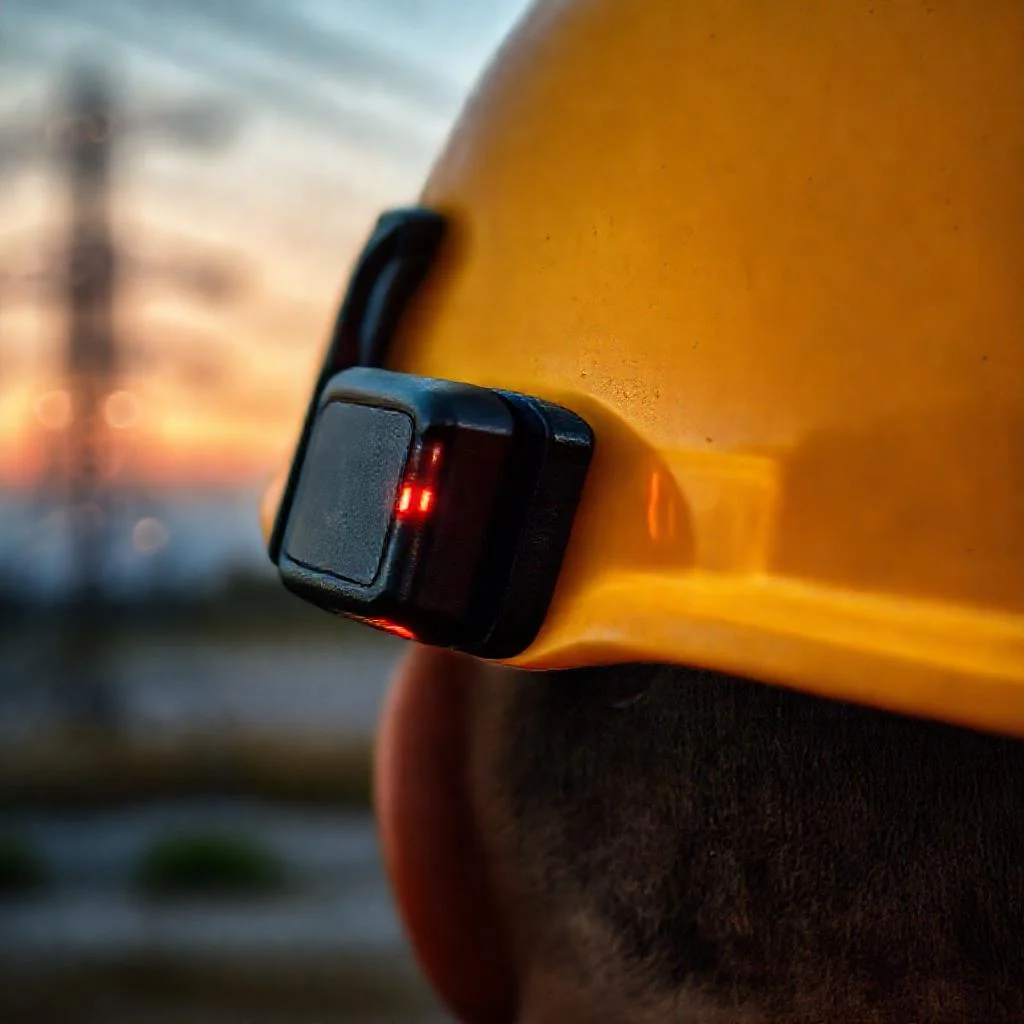

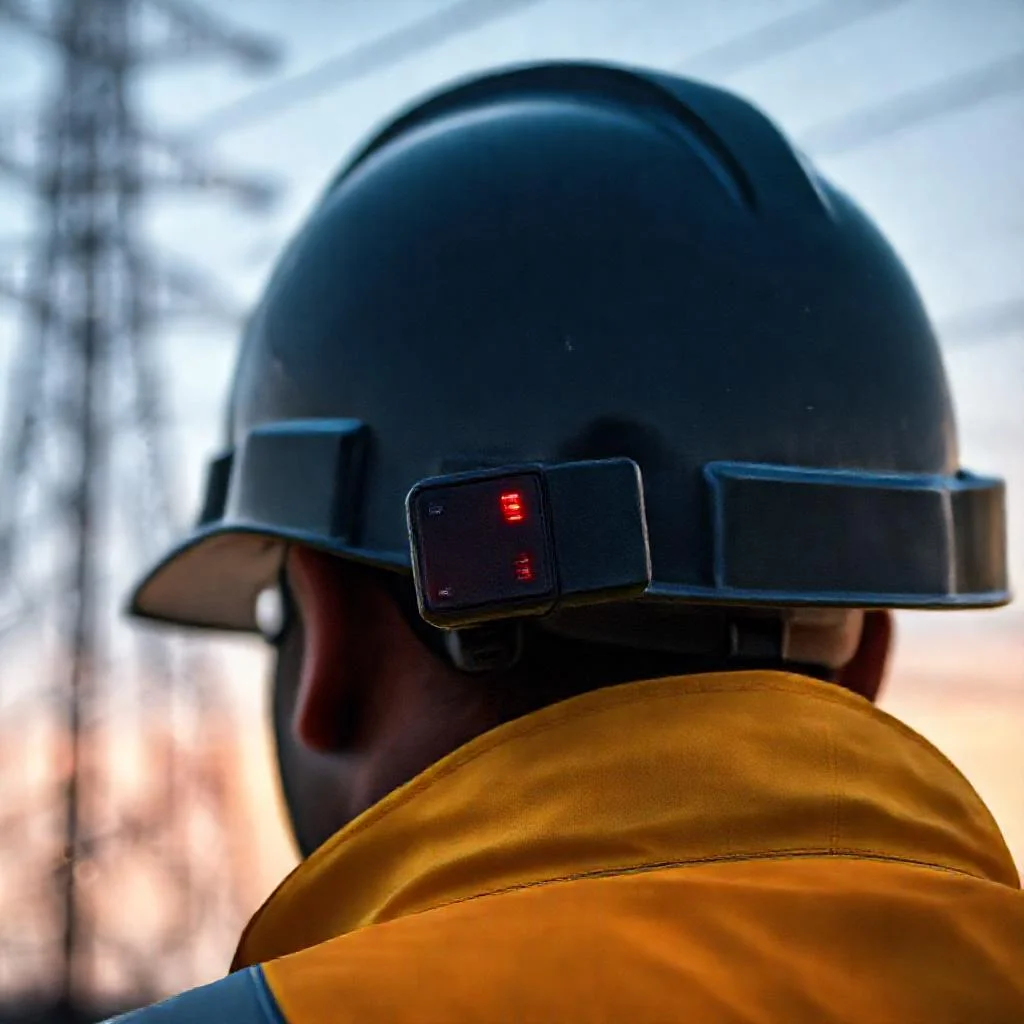

Индивидуальный сигнализатор напряжения (ИСН) представляет собой компактный электронный блок. Он крепится непосредственно на защитную каску работника. Конструктивно прибор состоит из нескольких ключевых элементов. Основой является высокочувствительный датчик электрического поля. В большинстве моделей используется емкостной принцип измерения: датчик реагирует на изменение напряженности электрического поля вокруг головы оператора.
Второй важный компонент — блок обработки сигнала. Он анализирует данные с датчика и сравнивает их с пороговыми значениями. Если уровень поля превышает заданный порог, срабатывает исполнительный механизм. Система оповещения включает в себя звуковой излучатель (пьезодинамик) и светодиодный индикатор. Питание устройства обеспечивается от литиевой батареи, которая обеспечивает автономную работу в течение нескольких месяцев непрерывного дежурства.
Принцип детектирования электрического поля
Физический принцип работы ИСН основан на регистрации переменного электрического поля промышленной частоты (50 Гц). Любой проводник под напряжением создает вокруг себя электрическое поле. Напряженность этого поля увеличивается по мере приближения к источнику. Касочный сигнализатор улавливает это поле емкостным методом: датчик прибора и токоведущая часть ЛЭП образуют конденсатор малой емкости. Чем ближе работник к проводам, тем выше амплитуда наведенного сигнала на датчике.
Электронная схема прибора запрограммирована на определенные пороги чувствительности. Для ЛЭП напряжением 110 кВ безопасное расстояние составляет около одного метра. Для линий 220 кВ это расстояние увеличивается до двух метров, а для 500 кВ — до 4-5 метров. Сигнализаторы обычно имеют несколько ступеней предупреждения. Первая ступень — это раннее оповещение прерывистым звуковым сигналом и миганием светодиода. При дальнейшем опасном приближении сигнал становится непрерывным и очень громким.
Пример работы: работник находится на земле вблизи опоры ЛЭП 110 кВ. Прибор начинает подавать прерывистый сигнал на расстоянии примерно 6-8 метров от крайнего провода. Это позволяет оператору остановиться, оценить обстановку и скорректировать маршрут. Если расстояние сокращается до 2-3 метров (что уже критично), сигнал переходит в непрерывный режим.
Типы и особенности различных моделей
На рынке представлено несколько поколений касочных сигнализаторов. Первое поколение — это простые аналоговые устройства. Они обеспечивают только базовую пороговую индикацию. Их недостатком является ложное срабатывание вблизи объектов, создающих помехи, например, работающих сварочных аппаратов или мощных радиопередатчиков.
Современные цифровые сигнализаторы лишены этих недостатков. Они оснащены микроконтроллерами, которые фильтруют помехи и анализируют не только амплитуду, но и частоту сигнала. Это позволяет отсекать ложные срабатывания от статического электричества или индустриальных помех. Некоторые модели имеют функцию регистрации событий: прибор запоминает, когда и как часто происходило срабатывание. Эти данные можно позже извлечь для анализа нарушений безопасности.
Важным параметром является направленность датчика. Ранние модели реагировали на поле одинаково со всех сторон. В современных устройствах датчик чаще всего расположен в передней части каски. Это сделано для того, чтобы сигнал подавался именно тогда, когда работник повернут лицом к ЛЭП. Если оператор стоит спиной к проводам, прибор может не сработать, что необходимо учитывать при инструктаже. Однако существуют модели с круговой диаграммой направленности.
Правила эксплуатации и калибровка
Эффективность ИСН напрямую зависит от правильной установки и калибровки. Прибор крепится на каску с помощью специальных клипс или липучек. Антенна датчика не должна быть экранирована металлическими предметами или толстым слоем грязи. Перед началом смены необходимо провести тест работоспособности. Для этого нужно коснуться антенны пробником тестера или поднести прибор к работающему удлинителю. Исправный сигнализатор должен подать звуковой сигнал.
Калибровка проводится на заводе-изготовителе и регламентируется нормативными документами. В большинстве стран периодичность поверки составляет один раз в год. В процессе калибровки устанавливается точный порог срабатывания для конкретных напряжений. Использование прибора с просроченной калибровкой категорически запрещено, так как это может привести к трагическим последствиям. Работник должен понимать: сигнализатор — вспомогательное средство, а не замена полноценной защиты и знания безопасных методов работы.
Ограничения и факторы, влияющие на точность
Несмотря на высокую надежность, касочные сигнализаторы имеют ряд ограничений. Первое — это зависимость от погодных условий. В сырую погоду, в туман или при мокром снеге электрическое поле рассеивается иначе. Дальность срабатывания может увеличиться или уменьшиться. Высокая влажность воздуха повышает проводимость, что может вызывать ложные срабатывания или, наоборот, снижать чувствительность.
Второе ограничение — экранирование. Если работник находится внутри металлической конструкции, например, в кабине крана или в корзине автогидроподъемника с непроводящим покрытием, поле может быть ослаблено. В таких условиях прибор может не сработать вовремя. Аналогичный эффект возникает при нахождении рядом с заземленными металлоконструкциями больших размеров.
Третье ограничение — многопроводные линии и нестандартные схемы. На линиях с расщепленными фазами поле может быть неравномерным. Также приборы менее эффективны при работе на кабельных линиях, где поле экранировано оболочкой. Таким образом, сигнализатор не заменяет знания типов ЛЭП и навыков визуальной оценки расстояния.
Интеграция с другими средствами защиты
Касочный сигнализатор — лишь один элемент в системе электробезопасности. Он должен использоваться в комплексе с другими мерами. Обязательным требованием является применение диэлектрических перчаток, бот и инструмента с изолированными рукоятками. Наличие сигнализатора не отменяет необходимость вывешивания предупреждающих плакатов и установки защитных заземлений.
В современных системах управления безопасностью данные с ИСН могут передаваться по радиоканалу на диспетчерский пульт. Это позволяет контролировать перемещение персонала в опасной зоне в реальном времени. Такая интеграция особенно актуальна на строительных площадках и при ремонте высоковольтных линий. Если связь с прибором теряется или уровень сигнала становится критическим, диспетчер получает тревожное оповещение.
Заключение
Индивидуальные касочные сигнализаторы напряжения стали неотъемлемой частью экипировки персонала, работающего в электроустановках. Они работают на основе измерения напряженности электрического поля и обеспечивают своевременное предупреждение об опасности. Однако полагаться исключительно на автоматику опасно. Устройство эффективно только при исправном состоянии, правильной калибровке и адекватном использовании. Ответственность за безопасность лежит на самом работнике. Сигнализатор служит надежным помощником, но не заменяет профессиональных знаний, внимательности и соблюдения регламентов охраны труда. Сочетание технических средств и человеческого фактора — единственный путь к нулевому травматизму при работе с электричеством.
Основные рекомендации по выбору и использованию
- Проверять комплектность и работоспособность прибора перед каждой сменой.
- Не использовать устройство с механическими повреждениями корпуса или антенны.
- Своевременно менять элемент питания в соответствии с инструкцией завода-изготовителя.
- Проходить ежегодную метрологическую поверку в аккредитованной лаборатории.
- При срабатывании сигнала немедленно прекратить движение в сторону ЛЭП и оценить обстановку.
- Обучать персонал правильному пониманию сигналов и алгоритму действий при их получении.
- Хранить прибор в сухом месте при комнатной температуре, избегая попадания прямых солнечных лучей.
- Учитывать, что максимальная эффективность достигается при использовании на открытых подстанциях и воздушных линиях.
- Не допускать экранирования датчика металлическими предметами на каске.
Сводная таблица данных
В таблице ниже представлены ключевые параметры и характеристики индивидуальных касочных сигнализаторов напряжения, основанные исключительно на данных из приведенной статьи. Систематизированы типы устройств, пороги срабатывания для различных классов напряжения ЛЭП, условия эксплуатации и ограничения.
| Параметр / Характеристика | Значение / Описание |
|---|---|
| Принцип действия | |
| Физический принцип | Регистрация переменного электрического поля промышленной частоты (50 Гц) емкостным методом |
| Тип датчика | Емкостной (высокочувствительный) |
| Классы напряжения ЛЭП и безопасные расстояния | |
| ЛЭП 110 кВ | Безопасное расстояние ~1 метр; прерывистый сигнал на расстоянии 6-8 метров от крайнего провода; непрерывный сигнал на расстоянии 2-3 метров |
| ЛЭП 220 кВ | Безопасное расстояние ~2 метра |
| ЛЭП 500 кВ | Безопасное расстояние ~4-5 метров |
| Типы устройств и их особенности | |
| Первое поколение (аналоговые) | Базовая пороговая индикация; недостаток — ложные срабатывания вблизи сварочных аппаратов и мощных радиопередатчиков |
| Современные (цифровые) | Оснащены микроконтроллерами; фильтрация помех по амплитуде и частоте; некоторые модели имеют функцию регистрации событий (запоминают время и частоту срабатываний) |
| Система оповещения | |
| Типы сигналов | Звуковой (пьезодинамик) и световой (светодиодный индикатор) |
| Ступени предупреждения | Первая ступень — прерывистый звуковой сигнал и мигание светодиода; вторая ступень (опасное приближение) — непрерывный громкий сигнал |
| Эксплуатационные параметры | |
| Источник питания | Литиевая батарея (автономная работа — несколько месяцев непрерывного дежурства) |
| Крепление на каску | Специальные клипсы или липучки |
| Периодичность поверки (калибровки) | 1 раз в год (на заводе-изготовителе) |
| Факторы, влияющие на точность (ограничения) | |
| Погодные условия | В сырую погоду, туман, мокрый снег дальность срабатывания может меняться; высокая влажность может вызывать ложные срабатывания или снижать чувствительность |
| Экранирование | Ослабление поля внутри металлических конструкций (кабина крана, корзина автогидроподъемника с непроводящим покрытием) или рядом с большими заземленными металлоконструкциями |
| Тип линии | Менее эффективны на кабельных линиях (поле экранировано оболочкой); неравномерное поле на линиях с расщепленными фазами |
| Особенности направленности датчика | |
| Современные модели | Датчик в передней части каски (сигнал подается, когда работник повернут лицом к ЛЭП) |
| Специальные модели | Существуют модели с круговой диаграммой направленности |
| Интеграция и дополнительные функции | |
| Передача данных | Данные с ИСН могут передаваться по радиоканалу на диспетчерский пульт (для контроля перемещения персонала в реальном времени) |
Частые вопросы по теме (FAQ)
Как касочный сигнализатор напряжения определяет приближение к проводам ЛЭП?
Устройство работает на основе емкостного метода регистрации переменного электрического поля промышленной частоты (50 Гц). Датчик прибора и токоведущая часть ЛЭП образуют конденсатор малой емкости. По мере приближения работника к проводам амплитуда наведенного сигнала на датчике растет. Электронная схема сравнивает этот уровень с запрограммированными пороговыми значениями и при превышении порога активирует звуковую и световую сигнализацию. Для ЛЭП 110 кВ первое предупреждение (прерывистый сигнал) срабатывает на расстоянии примерно 6-8 метров от крайнего провода.
Какие факторы могут снизить точность работы сигнализатора?
На точность влияют несколько факторов. Во-первых, погодные условия: в сырую погоду, туман или при мокром снеге электрическое поле рассеивается иначе, что может изменить дальность срабатывания. Во-вторых, экранирование: если работник находится внутри металлической конструкции (кабина крана, корзина автогидроподъемника с непроводящим покрытием) или рядом с крупными заземленными металлоконструкциями, поле ослабляется, и прибор может не сработать вовремя. В-третьих, многопроводные линии с расщепленными фазами создают неравномерное поле, а кабельные линии экранируют поле своей оболочкой, снижая эффективность прибора.
Как правильно подготовить сигнализатор к работе перед сменой?
Перед началом смены необходимо провести тест работоспособности. Для этого нужно коснуться антенны пробником тестера или поднести прибор к работающему удлинителю. Исправный сигнализатор должен подать звуковой сигнал. Также важно проверить, что антенна датчика не экранирована металлическими предметами или толстым слоем грязи. Прибор должен быть закреплен на каске с помощью штатных клипс или липучек. Использование устройства с механическими повреждениями корпуса или антенны, а также с просроченной калибровкой категорически запрещено.
Почему сигнализатор может не сработать, если работник стоит спиной к ЛЭП?
Это связано с направленностью датчика. В современных устройствах датчик чаще всего расположен в передней части каски. Это сделано для того, чтобы сигнал подавался именно тогда, когда работник повернут лицом к ЛЭП. Если оператор стоит спиной к проводам, прибор может не сработать. Данную особенность необходимо учитывать при инструктаже персонала. Однако существуют модели с круговой диаграммой направленности, которые лишены этого недостатка.
Является ли сигнализатор полноценной заменой диэлектрических перчаток и других средств защиты?
Нет, касочный сигнализатор напряжения является вспомогательным средством защиты, а не заменой полноценной экипировки. Он должен использоваться в комплексе с обязательными мерами электробезопасности: применением диэлектрических перчаток, бот и инструмента с изолированными рукоятками. Наличие сигнализатора не отменяет необходимость вывешивания предупреждающих плакатов, установки защитных заземлений и соблюдения безопасных методов работы. Устройство эффективно только при исправном состоянии, правильной калибровке и адекватном использовании, однако ответственность за безопасность лежит на самом работнике.
