Глубинные насосы для добычи нефти: принципы, классификация и эксплуатация
Механизированная добыча нефти является основным способом извлечения углеводородов на поздних стадиях разработки месторождений. Когда пластовой энергии становится недостаточно для естественного фонтанирования, на помощь приходят глубинные насосы. Оборудование этого класса обеспечивает подъем пластовой жидкости с забоя на поверхность. От выбора типа насоса напрямую зависит коэффициент извлечения нефти (КИН), межремонтный период (МРП) и экономическая эффективность всего промысла.
Назначение и область применения глубинных насосов
Глубинные насосы устанавливаются непосредственно в стволе скважины ниже динамического уровня жидкости. Их задача — создание напора, достаточного для преодоления гидравлического сопротивления труб, геодезической высоты подъема и противодавления на устье. Скважинная продукция представляет собой многофазную смесь, состоящую из нефти, пластовой воды, попутного газа и механических примесей (песок, соли, парафин). Конструкция насоса должна быть адаптирована к агрессивной среде и высоким температурам.
Основная область применения — нефтяные и нефтегазоконденсатные месторождения с дебитом от нескольких кубических метров до тысяч кубических метров в сутки. Глубинные насосы используются на скважинах с обводненностью до 98% и газовым фактором до 350 м³/т. Выбор конкретного типа агрегата определяется глубиной подвески (от 200 до 4500 метров), физико-химическими свойствами жидкости и условиями эксплуатации.
Классификация глубинных насосов
В современной нефтедобыче применяются три принципиально различных типа глубинного насосного оборудования. Каждый имеет свою физику рабочего процесса и конструктивные особенности. Выбор не случаен — он диктуется характеристиками конкретной скважины.
Штанговые глубинные насосы (ШГН)

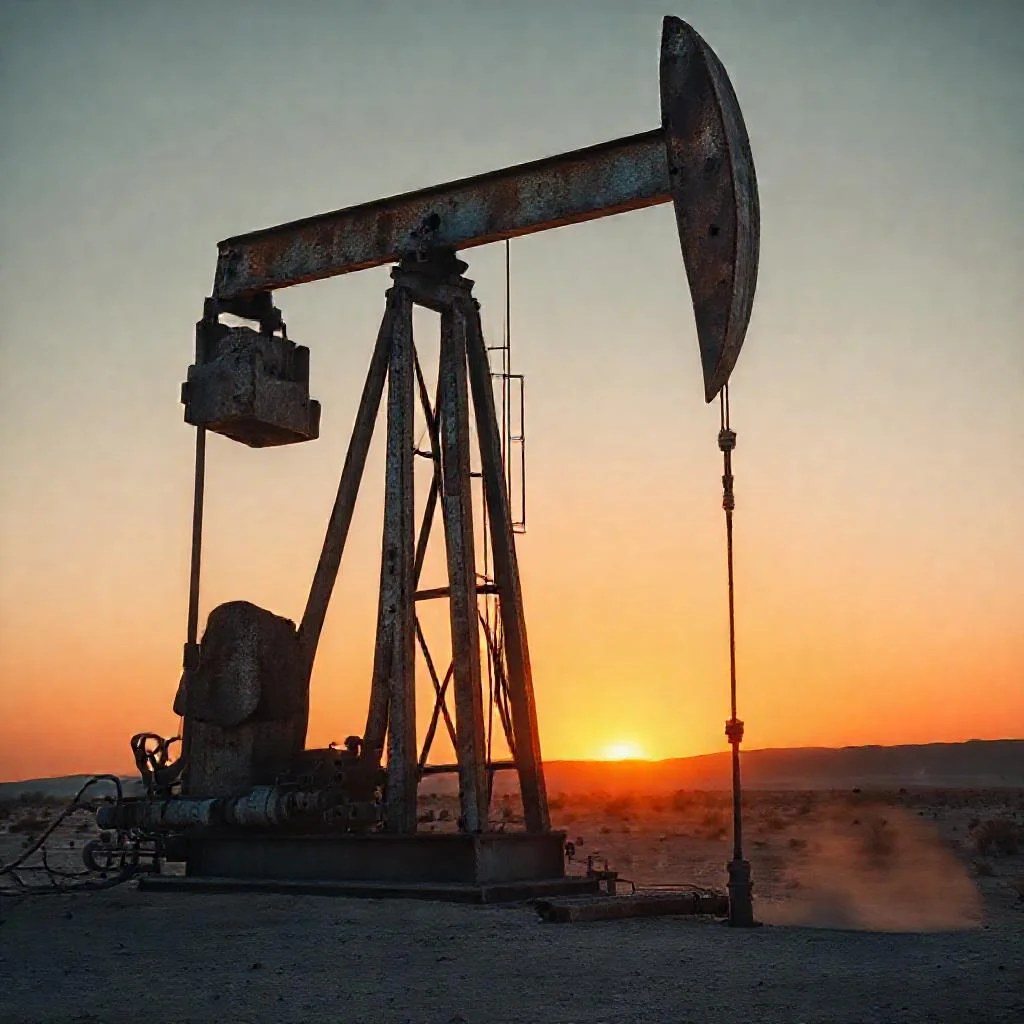

Штанговый насос — это классический плунжерный механизм, работающий от станка-качалки. Кинематическая схема предельно проста: возвратно-поступательное движение плунжера через колонну насосных штанг передается от наземного привода. Насос состоит из цилиндра (втулочного или цельнотянутого), плунжера, всасывающего и нагнетательного клапанов.
Плунжер движется вверх и вниз внутри цилиндра. При ходе вверх всасывающий клапан открывается, цилиндр заполняется пластовой жидкостью. При ходе вниз клапан закрывается, а нагнетательный клапан открывается, вытесняя порцию жидкости в насосно-компрессорные трубы. Цикл повторяется с частотой 4-12 качаний в минуту.
Ключевое преимущество ШГН — низкая стоимость ремонта и обслуживания. Межремонтный период качественно собранного насоса составляет 300-500 суток. Ограничением является глубина подвески — свыше 3500 метров эффективность резко падает из-за потерь на трение штанг о трубы. Также ШГН чувствительны к искривлению ствола (зенитный угол более 30 градусов приводит к ускоренному износу).
Электроцентробежные насосы (ЭЦН)
ЭЦН — это многоступенчатый лопастной насос, приводимый во вращение погружным электродвигателем (ПЭД). Установка погружного центробежного насоса (УЭЦН) включает в себя сам насос, маслозаполненный двигатель, протектор (гидрозащиту), газосепаратор и блок телеметрии. Напор создается последовательно каждой ступенью, каждая из которых состоит из направляющего аппарата и рабочего колеса.
ЭЦН обеспечивает высокую подачу (до 10000 м³/сут) и напор до 3500 метров. Это делает их незаменимыми для морских платформ и скважин с большим газовым фактором. Частота вращения вала составляет 1500 или 3000 об/мин (синхронная частота). Современные установки комплектуются частотными преобразователями для плавного регулирования производительности.
Абразивный износ рабочей пары остается главной проблемой ЭЦН. Для борьбы с песком применяются гидроабразивностойкие исполнения — ступени из никельсодержащих чугунов и с твердосплавными покрытиями. Газосепаратор отсекает до 90% свободного газа, не допуская срыва подачи.
Винтовые глубинные насосы (ЭВН / ВН)
Винтовой насос представляет собой одновинтовую героторную пару. Ротор выполнен в виде спирали (эксцентрика), статор — двойной спирали из эластомера. При вращении ротора внутри статора образуются замкнутые полости, которые перемещаются от приема к выкиду. Движение жидкости происходит без пульсаций, что характерно для объемного насоса.
Винтовые насосы незаменимы на скважинах с высоким содержанием механических примесей (до 20 г/л) и вязкой нефтью (до 8000 мПа·с). Эластомер статора подбирается под конкретный состав жидкости — это может быть нитрильный каучук, фторкаучук или полиуретан. Температура на забое ограничена 120°C для стандартных эластомеров, специальные версии работают до 150°C.
Привод может быть штанговым (через станок-качалку) или погружным (со встроенным электродвигателем). Максимальная глубина подвески для ВН не превышает 2000 метров, а подача ограничена 500 м³/сут. Однако малый металлоемкость и стойкость к газовой пробке делают их экономически привлекательными для малодебитных и проблемных скважин.
Сравнение характеристик и критерии выбора
- Подача: ШГН — 1-200 м³/сут, ЭЦН — 10-10000 м³/сут, ВН — 1-500 м³/сут.
- Напор: ШГН — до 3500 м, ЭЦН — до 3500 м (исключительные случаи до 4500 м), ВН — до 2000 м.
- Вязкость жидкости: ШГН — до 500 мПа·с, ЭЦН — до 200 мПа·с, ВН — до 8000 мПа·с.
- Содержание газа на приеме: ШГН — до 10% (объемная доля), ЭЦН — до 25% с газосепаратором, ВН — до 60% (газожидкостная смесь стабильно перекачивается).
- Механические примеси: ШГН — до 1,5 г/л, ЭЦН — до 0,1 г/л (специальные до 5 г/л), ВН — до 20 г/л.
Эксплуатационные особенности и диагностика
Эффективность работы глубинного насоса определяется не только номинальными параметрами, но и правильной эксплуатацией. Для ШГН критично точное регулирование длины хода плунжера и балансировка станка-качалки. Отклонение режима ведет к гидроударам и разрушению колонны штанг. Диагностика основана на динамометрировании — снятии графиков усилий на полированном штоке. Форма динамограммы позволяет судить о наличии утечек в клапанах или заклинивании плунжера.
Для ЭЦН мониторинг ведется по параметрам погружного двигателя. Токовый график (амперограмма) показывает вибрации, наличие газа или срыв подачи. Современные станции управления с телеметрией передают на поверхность температуру обмотки, давление на приеме и перегрузки. При превышении допустимой нагрузки автоматика отключает двигатель, предотвращая короткое замыкание.
Винтовые насосы требуют контроля крутящего момента. Наличие пульсаций тока указывает на разрушение эластомерного статора или неравномерное поступление газа. Вязкая нефть с высоким содержанием асфальтенов часто забивает приемную сетку насоса, вызывая сухой ход. Предотвратить это помогает регулировка частоты вращения в зависимости от вязкости.
Перспективы развития глубинно-насосного оборудования
Современные тренды направлены на повышение энергоэффективности и увеличение межремонтного периода. Промышленное внедрение получают насосы с регулируемой геометрией рабочей пары — адаптивные ЭЦН и центробежные с изменяемым углом лопаток. Использование постоянных магнитов в погружных двигателях (ПЭД с возбуждением от NdFeB) повышает КПД на 15-20%.
В области ШГН разрабатываются бесштанговые гидроприводные насосы. Вместо механической колонны штанг используется гидравлическая энергия рабочей жидкости, подаваемой по отдельному каналу. Это снимает ограничение по глубине и наклону ствола. Для винтовых насосов перспективным направлением является создание эластомеров на основе полиимидов, работающих при температурах до 200°C.
Цифровизация добычи включает повсеместное внедрение датчиков вибрации, температуры и состава фазы непосредственно в погружной блок. Машинное обучение анализирует данные в реальном времени, предсказывая отказ за 30-40 дней до его наступления. Это снижает затраты на внеплановые ремонты и сокращает время простоя скважин.
Заключение
Глубинные насосы остаются ключевым звеном механизированной добычи нефти. Выбор между ШГН, ЭЦН и ВН не терпит шаблонных решений. Каждый случай требует расчета параметров пластовой жидкости, геометрии ствола, экономической модели эксплуатации. Усредненная рекомендация: для низкодебитных обводненных скважин предпочтительны ШГН, для высокодебитных — ЭЦН, для вязких и пескопроявляющих — ВН. Современные технологии уже сейчас позволяют управлять работой насоса дистанционно, а в ближайшее десятилетие будет создан полностью автономный адаптивный насос, способный подстраиваться под изменение свойств пластовой жидкости без участия человека.
Сводная таблица данных
В таблице ниже приведено сравнение ключевых технических характеристик трёх основных типов глубинных насосов для добычи нефти (ШГН, ЭЦН, ВН) на основе данных из статьи. Параметры включают диапазоны подачи, напора, допустимой вязкости жидкости, содержания газа и механических примесей, а также глубину подвески и типичный межремонтный период.
| Параметр | Штанговый глубинный насос (ШГН) | Электроцентробежный насос (ЭЦН) | Винтовой глубинный насос (ЭВН / ВН) |
|---|---|---|---|
| Подача (м³/сут) | 1–200 | 10–10000 | 1–500 |
| Напор (м) | до 3500 | до 3500 (исключительные случаи до 4500) | до 2000 |
| Максимальная глубина подвески (м) | до 3500 (свыше 3500 эффективность падает) | до 3500 | до 2000 |
| Вязкость жидкости (мПа·с) | до 500 | до 200 | до 8000 |
| Содержание газа на приеме (объемная доля) | до 10% | до 25% (с газосепаратором) | до 60% (газожидкостная смесь стабильно перекачивается) |
| Содержание механических примесей (г/л) | до 1,5 | до 0,1 (специальные до 5) | до 20 |
| Межремонтный период (МРП) | 300–500 суток | Не указан | Не указан |
| Особые ограничения / Примечания | Чувствителен к искривлению ствола (зенитный угол более 30 градусов ведет к ускоренному износу) | Абразивный износ рабочей пары; частота вращения вала 1500 или 3000 об/мин | Температура на забое ограничена 120°C (специальные версии до 150°C) |
Частые вопросы по теме (FAQ)
Какие существуют основные типы глубинных насосов для добычи нефти и в чем их ключевые различия?
Существует три принципиально различных типа: штанговые глубинные насосы (ШГН), электроцентробежные насосы (ЭЦН) и винтовые насосы (ЭВН/ВН). Ключевые различия заключаются в физике рабочего процесса и характеристиках. ШГН — это плунжерный механизм с возвратно-поступательным движением, работающий от станка-качалки. ЭЦН — многоступенчатый лопастной насос, приводимый во вращение погружным электродвигателем (ПЭД). Винтовой насос — это одновинтовая героторная пара, где при вращении ротора образуются замкнутые полости, перемещающие жидкость без пульсаций. Согласно сравнительным данным из статьи, ШГН обеспечивает подачу 1-200 м³/сут и напор до 3500 м, ЭЦН — подачу до 10000 м³/сут и напор до 3500 м (в исключительных случаях до 4500 м), а ВН — подачу до 500 м³/сут и напор до 2000 м.
Какое оборудование наиболее эффективно для скважин с высоким содержанием механических примесей (песка) и вязкой нефтью?
Для скважин с высоким содержанием механических примесей и вязкой нефтью наиболее эффективны винтовые насосы (ЭВН/ВН). Согласно данным статьи, винтовые насосы незаменимы на скважинах с содержанием механических примесей до 20 г/л и вязкостью нефти до 8000 мПа·с. Для сравнения, штанговые насосы (ШГН) работают с примесями до 1,5 г/л и вязкостью до 500 мПа·с, а электроцентробежные (ЭЦН) — до 0,1 г/л (специальные исполнения до 5 г/л) и вязкостью до 200 мПа·с. Винтовые насосы также способны стабильно перекачивать газожидкостную смесь с содержанием газа на приеме до 60%, что делает их экономически привлекательными для проблемных скважин.
Почему для электроцентробежных насосов (ЭЦН) требуется газосепаратор, и какую эффективность он обеспечивает?
Газосепаратор в установке погружного центробежного насоса (УЭЦН) необходим для предотвращения срыва подачи, вызванного попаданием свободного газа в насос. Хотя ЭЦН способны работать на скважинах с газовым фактором до 350 м³/т, содержание свободного газа на приеме насоса является критическим параметром. Согласно статье, газосепаратор отсекает до 90% свободного газа, что позволяет ЭЦН стабильно работать при объемной доле газа на приеме до 25%.
Какие существуют ограничения по глубине подвески для штанговых глубинных насосов (ШГН) и с чем они связаны?
Ограничением для штанговых насосов (ШГН) является глубина подвески: эффективность резко падает на глубине свыше 3500 метров. Согласно тексту статьи, это связано с потерями на трение штанг о насосно-компрессорные трубы. Кроме того, ШГН чувствительны к искривлению ствола скважины: зенитный угол более 30 градусов приводит к ускоренному износу оборудования. Максимальный напор, который могут обеспечить ШГН, составляет до 3500 м.
Какие современные технологии и тренды повышают межремонтный период (МРП) глубинных насосов?
Современные тренды направлены на повышение энергоэффективности и увеличение межремонтного периода. В статье указывается, что промышленное внедрение получают насосы с регулируемой геометрией рабочей пары, такие как адаптивные ЭЦН. Использование постоянных магнитов (NdFeB) в погружных двигателях повышает КПД на 15-20%. В области ШГН разрабатываются бесштанговые гидроприводные насосы, снимающие ограничения по глубине и наклону ствола. Также активно внедряется цифровизация: машинное обучение анализирует данные с датчиков вибрации, температуры и состава фазы, предсказывая отказ за 30-40 дней до его наступления, что снижает затраты на внеплановые ремонты.
