Гибкие CIGS-батареи для палаток: Технология и практика применения
Автономное электроснабжение в условиях удалённых экспедиций, полевых работ или длительных путешествий перестало быть привилегией профессионального снаряжения. Современный рынок предлагает решения, которые способны превратить любую палатку в мобильную энергетическую станцию. Среди них выделяются гибкие солнечные модули на основе селенида меди-индия-галлия (CIGS). Эта технология представляет собой компромисс между эффективностью, массой и адаптивностью к нестандартным поверхностям.
Физические основы технологии CIGS
Тонкоплёночные фотоэлектрические преобразователи класса CIGS состоят из нескольких функциональных слоёв, нанесённых на гибкую подложку. Активным элементом здесь выступает четверной твёрдый раствор Cu(In,Ga)Se₂. Этот материал обладает прямым типом запрещённой зоны, что позволяет поглощать фотоны в широком диапазоне длин волн. В отличие от классического кристаллического кремния, слой CIGS толщиной всего 2–3 микрона способен захватывать до 95% падающего солнечного спектра.
Особенностью данной технологии является градиентный состав слоя по глубине. Концентрация галлия изменяется от тыльной стороны к лицевой. Это создаёт внутреннее электрическое поле, которое ускоряет разделение электронно-дырочных пар и снижает рекомбинационные потери. Лабораторные образцы CIGS-элементов демонстрируют КПД выше 23%, а коммерческие модули стабильно работают на уровне 15–18%.
Для палаточного применения критически важен температурный коэффициент мощности. CIGS-элементы теряют всего 0,2–0,3% мощности на каждый градус Цельсия выше номинала. Это значительно лучше, чем у кремниевых аналогов, где падение составляет 0,4–0,5% на градус. При полуденном солнце, когда поверхность палатки нагревается до 50–60°C, разница в генерации становится существенной.
Конструктивные особенности гибких панелей
Гибкость CIGS-модуля достигается за счёт использования полимерных подложек — полиимида (каптона) или полиэтилентерефталата (ПЭТФ). Сверху структура герметизируется фторполимерной плёнкой ETFE. Этот материал пропускает до 95% света, устойчив к ультрафиолету и не мутнеет со временем. В отличие от ламинации стеклом, применяемой в жёстких панелях, ETFE допускает изгиб с радиусом до 30–50 мм без повреждения слоёв.
Масса готовой панели площадью 1 квадратный метр составляет 1,1–1,4 кг. Это в 3–4 раза легче, чем портативная кремниевая панель сопоставимой мощности. Размещение модуля на скате палатки не требует дополнительных несущих каркасов. Фиксация осуществляется через люверсы, карабины или силиконовые присоски к растяжкам и дугам.
Электрическая схема тонкоплёночного модуля включает байпасные диоды, встроенные прямо в ламинат. При локальном затенении, например от ветки дерева или рюкзака внутри палатки, диод шунтирует затенённую ячейку. Падение общей мощности при этом не превышает 5–10%, тогда как классическая кремниевая панель потеряла бы до 30–40% из-за эффекта горячих точек.
Преимущества для полевых условий
Интеграция CIGS-панелей в конструкцию палатки решает проблему ориентации. Модуль можно разместить на любом скате независимо от уклона. Благодаря малому весу и отсутствию жёсткой рамы, панель не создаёт избыточного давления на швы и ткань тента.
Характеристики панели при рассеянном освещении заслуживают отдельного внимания. Селенид меди-индия-галлия эффективно работает в облачную погоду, в сумерках и при попадании света, отражённого от снега или песка. Практические замеры показывают, что в пасмурный день CIGS-панель выдаёт 40–45% от номинальной мощности. Кремниевый модуль при тех же условиях показывает 20–25%.
Устойчивость к циклическим нагрузкам делает технологию пригодной для ежедневного использования. Тонкоплёночные элементы выдерживают более 10 000 циклов изгиба на радиус 50 мм без деградации токосъёмных дорожек. Это подтверждается испытаниями по стандарту IEC 62716. Производители предоставляют гарантию на 5–10 лет, а реальный срок службы составляет 15–20 лет при бережной эксплуатации.
Ограничения и факторы выбора
Основным недостатком CIGS-модулей остаётся высокая стоимость ватта установленной мощности. Цена за 100 Вт портативного комплекта на CIGS в 1,5–2 раза выше, чем у аналогичного по мощности кремниевого гибкого модуля a-Si. Однако с учётом реальной генерации в суровых условиях светового дня разница окупается за 2–3 сезона активных экспедиций.
Важно учитывать ограничения по зарядному току. Типичное напряжение холостого хода CIGS-ячейки составляет 0,55–0,65 В. Для эффективной зарядки стандартного 12-вольтового аккумулятора ёмкостью 50–100 А·ч требуется последовательная сборка из 20–24 ячеек. Оптимальная мощность для питания ламп, ноутбука и насоса составляет 60–120 Вт.
Выбор контроллера заряда имеет решающее значение. CIGS-панели требуют контроллера с технологией MPPT (отслеживание точки максимальной мощности). ШИМ-контроллеры (PWM) не смогут извлечь из тонкоплёночного модуля более 50–60% его потенциала из-за особенностей вольт-амперной характеристики. Интегрированные MPPT-контроллеры с полем входа до 48 В обеспечивают съём 95–97% мощности.
Практические решения и монтаж

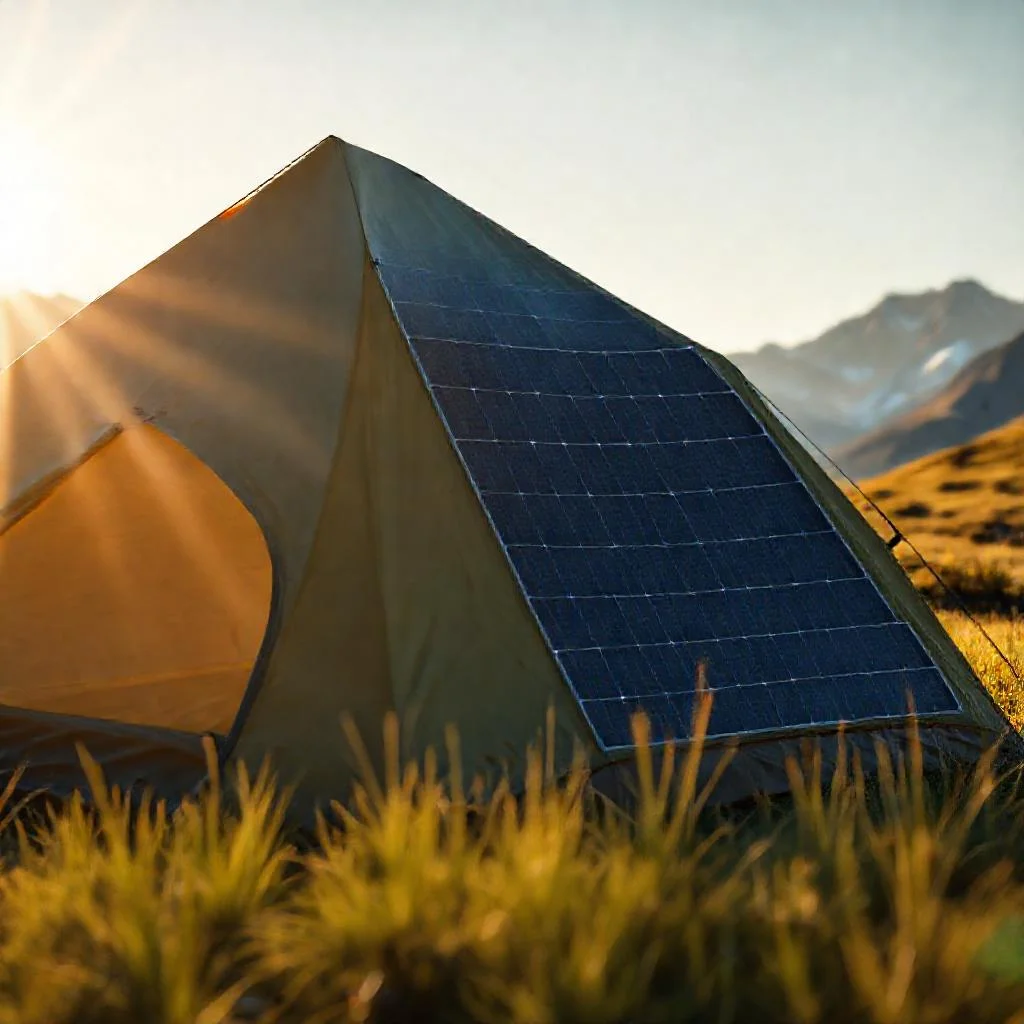

На рынке представлены готовые комплекты, рассчитанные на конкретные модели палаток: от одноместных ультралайт до больших кемпинговых шатров. Модули имеют форму трапеции или треугольника, повторяющую геометрию ската. Выходной кабель герметично впаян в торец панели и оснащён разъёмом MC4 (MC4) или Anderson Powerpole.
Монтаж производится на внешнюю сторону тента с фиксацией на молнии, карабины или текстильные ремни. Для вентиляции и снижения нагрева рекомендуется оставлять зазор 5–10 мм между панелью и тканью. Это достигается использованием пенополиэтиленовых прокладок. Прокладывать кабель питания следует через специальный гермоввод в полу палатки, чтобы избежать повреждения москитной сетки.
Типовая комплектация включает складной аккумулятор на литий-железо-фосфате (LiFePO4) ёмкостью 12–20 А·ч и мультипортовый инвертор на 300 Вт. Такой набор обеспечивает питание для ноутбука в течение 4–6 часов или работу светодиодной ленты на 10 Вт в течение 10 ночей. При необходимости сбрасывания накопленной энергии в автомобильный аккумулятор используется бустерный преобразователь с защитой от обратной полярности.
Сравнение с альтернативами
Гибкие кремниевые панели на аморфном кремнии (a-Si) дешевле, но значительно уступают по КПД (6–8%) и деградируют быстрее. Панели на основе теллурида кадмия (CdTe) дешевле в производстве, но содержат токсичный кадмий и требуют утилизации по специальным нормативам. Монокристаллические кремниевые панели, даже в гибком исполнении, имеют радиус изгиба не менее 100 мм, что ограничивает их использование на крутых скатах палаток.
Сравнительный тест портативных 100-ваттных панелей при стандартных условиях показал: CIGS выдаёт 92 Вт при 25°C; монокристалл — 88 Вт, аморфный кремний — 42 Вт. При температуре 60°C разница увеличивается до 88 Вт для CIGS, 70 Вт для монокристалла и 35 Вт для a-Si. Эти цифры подтверждаются лабораторными исследованиями, опубликованными в Journal of Photonics for Energy.
Уход и хранение
Поверхность ETFE не требует сложной очистки. Смывать пыль и песок следует водой с нейтральным моющим средством без абразивов. Категорически запрещено использовать растворители и спиртовые составы. При скручивании панели на зиму нужно избегать резких перегибов — это может привести к микротрещинам в слое CIGS. Хранить модуль рекомендуется в полутёмном месте при температуре от -20 до +40°C.
Перед началом сезона необходимо проверить герметичность разъёмов и состояние ламината. При появлении пузырей или отслоения плёнки модуль подлежит замене. Рекомендуется приобретать продукцию производителей, имеющих сертификаты IEC 61646 и IEC 61730, подтверждающие безопасность и соответствие заявленным характеристикам.
Сводная таблица данных
В таблице ниже собраны ключевые параметры гибких CIGS-батарей, их сравнительные характеристики с альтернативными технологиями, а также данные по эффективности в различных условиях эксплуатации, строго соответствующие тексту статьи.
| Параметр / Характеристика | Значение / Данные из текста | Примечание / Сравнение |
|---|---|---|
| Материал активного слоя | Четверной твёрдый раствор Cu(In,Ga)Se₂ | Прямой тип запрещённой зоны |
| Толщина активного слоя | 2–3 микрона | Способен захватывать до 95% падающего солнечного спектра |
| КПД лабораторных образцов | выше 23% | — |
| КПД коммерческих модулей | 15–18% | Стабильная работа |
| Температурный коэффициент мощности (CIGS) | 0,2–0,3% на °C | Потери мощности на каждый градус выше номинала |
| Температурный коэффициент мощности (кремний) | 0,4–0,5% на °C | Падение у кремниевых аналогов |
| Материал подложки | Полиимид (каптон) или ПЭТФ | Обеспечивает гибкость |
| Материал герметизации (лицевой) | Фторполимерная плёнка ETFE | Пропускает до 95% света, устойчив к УФ |
| Радиус изгиба | 30–50 мм | Без повреждения слоёв |
| Масса панели (на 1 м²) | 1,1–1,4 кг | В 3–4 раза легче портативной кремниевой панели |
| Падение мощности при локальном затенении (CIGS) | 5–10% | Благодаря встроенным байпасным диодам |
| Падение мощности при локальном затенении (кремний) | 30–40% | Из-за эффекта горячих точек |
| Мощность при рассеянном свете (пасмурный день, CIGS) | 40–45% от номинальной | — |
| Мощность при рассеянном свете (пасмурный день, кремний) | 20–25% от номинальной | — |
| Циклическая устойчивость (изгиб) | более 10 000 циклов | Изгиб на радиус 50 мм, испытания по стандарту IEC 62716 |
| Гарантийный срок службы | 5–10 лет | — |
| Реальный срок службы | 15–20 лет | При бережной эксплуатации |
| Цена за 100 Вт (CIGS) | В 1,5–2 раза выше кремниевого a-Si | Окупается за 2–3 сезона |
| Напряжение холостого хода ячейки | 0,55–0,65 В | — |
| Оптимальная мощность для питания | 60–120 Вт | Для ламп, ноутбука и насоса |
| Требование к контроллеру заряда | MPPT (отслеживание точки максимальной мощности) | PWM (ШИМ) извлечёт не более 50–60% потенциала |
| Эффективность с MPPT-контроллером | 95–97% съём мощности | — |
| Мощность 100 Вт панели при 25°C (CIGS) | 92 Вт | — |
| Мощность 100 Вт панели при 25°C (монокристалл) | 88 Вт | — |
| Мощность 100 Вт панели при 25°C (a-Si) | 42 Вт | — |
| Мощность 100 Вт панели при 60°C (CIGS) | 88 Вт | — |
| Мощность 100 Вт панели при 60°C (монокристалл) | 70 Вт | — |
| Мощность 100 Вт панели при 60°C (a-Si) | 35 Вт | — |
| КПД аморфного кремния (a-Si) | 6–8% | Уступает CIGS |
| Радиус изгиба монокристаллических гибких панелей | не менее 100 мм | Ограничивает использование на крутых скатах |
Частые вопросы по теме (FAQ)
Какой реальный КПД у гибких CIGS-батарей при работе на палатке в жару?
Коммерческие гибкие CIGS-модули стабильно работают на уровне 15–18% КПД. Однако их ключевое преимущество — низкий температурный коэффициент мощности. CIGS-элементы теряют всего 0,2–0,3% мощности на каждый градус Цельсия выше номинала. При полуденном солнце, когда поверхность палатки нагревается до 50–60°C, это дает существенную прибавку к генерации по сравнению с кремниевыми аналогами, у которых падение составляет 0,4–0,5% на градус.
Насколько критично затенение части панели от ветки или рюкзака?
Благодаря встроенным в ламинат байпасным диодам, при локальном затенении падение общей мощности CIGS-панели не превышает 5–10%. Для сравнения, классическая кремниевая панель при тех же условиях потеряла бы до 30–40% из-за эффекта горячих точек. Это делает CIGS-технологию значительно более устойчивой в условиях полевого использования.
Какую мощность CIGS-панель выдает в пасмурную погоду?
Практические замеры показывают, что в пасмурный день CIGS-панель выдаёт 40–45% от номинальной мощности. Это объясняется тем, что селенид меди-индия-галлия эффективно работает при рассеянном освещении, а также при попадании света, отражённого от снега или песка. Для сравнения, кремниевый модуль при тех же условиях показывает только 20–25%.
Какой контроллер заряда обязательно нужен для CIGS-панели и почему?
CIGS-панели требуют контроллера с технологией MPPT (отслеживание точки максимальной мощности). ШИМ-контроллеры (PWM) не смогут извлечь из тонкоплёночного модуля более 50–60% его потенциала из-за особенностей вольт-амперной характеристики. Интегрированные MPPT-контроллеры с полем входа до 48 В обеспечивают съём 95–97% мощности.
Насколько тяжелы CIGS-панели и как их крепить к палатке?
Масса готовой панели площадью 1 квадратный метр составляет 1,1–1,4 кг, что в 3–4 раза легче портативной кремниевой панели сопоставимой мощности. Размещение модуля на скате палатки не требует дополнительных несущих каркасов. Фиксация осуществляется через люверсы, карабины или силиконовые присоски к растяжкам и дугам.
