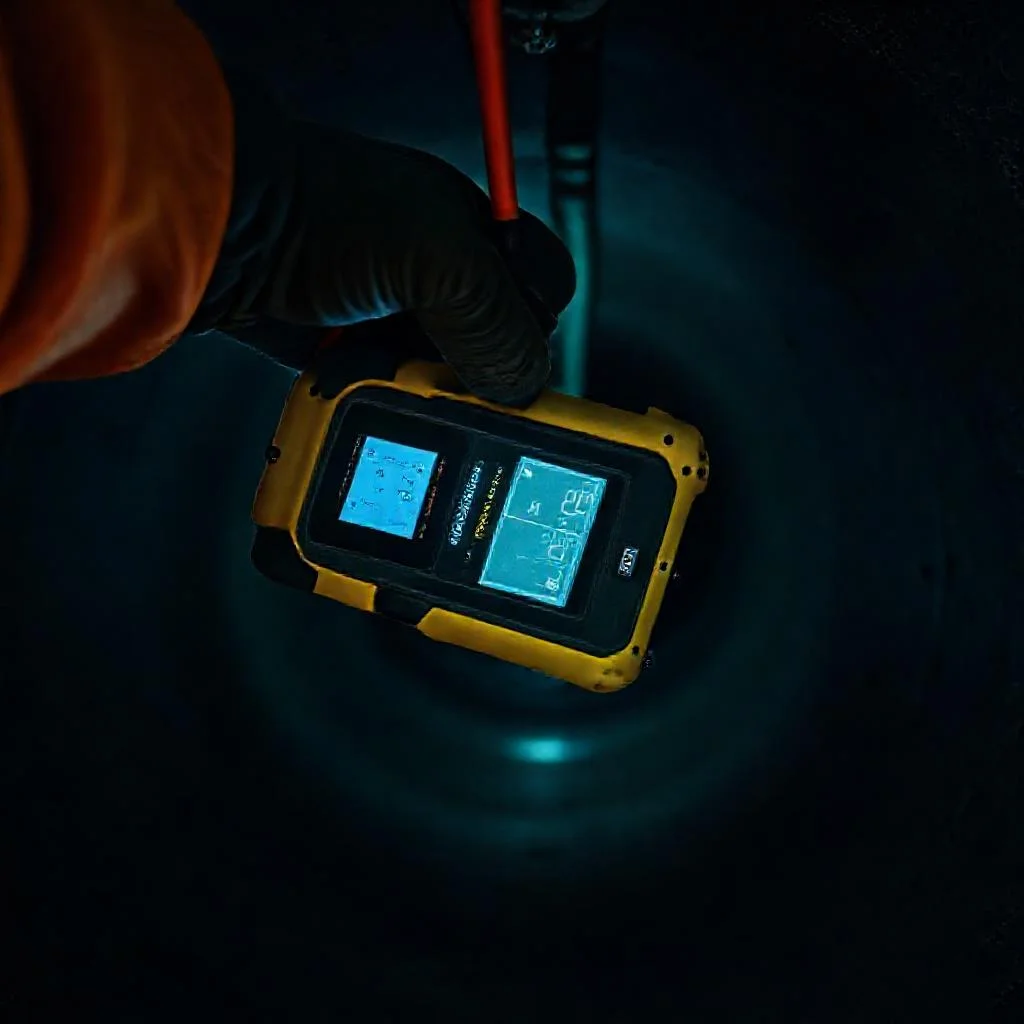

Газоанализаторы переносные для спуска в кабельные колодцы: проверка концентрации метана и кислорода
Спуск в кабельный колодец или смотровое устройство является работой с повышенной опасностью. Главный риск заключается не в физической травме при падении, а в химическом составе воздушной среды. Кабельные колодцы, будучи замкнутыми пространствами, накапливают взрывоопасные газы и теряют кислород. Единственным надежным методом предварительной оценки пригодности среды для дыхания и безопасности от взрыва является использование переносного газоанализатора.
Стандарты охраны труда, в частности Правила по охране труда при эксплуатации электроустановок, прямо предписывают проведение анализа воздушной среды перед началом и во время работы в колодце. Игнорирование этого требования приводит к трагическим последствиям — ежегодно фиксируются случаи смертельного отравления метаном или удушья в условиях дефицита кислорода.
Переносные газоанализаторы решают две ключевые задачи: обнаружение горючих газов (прежде всего метана) и измерение объемной доли кислорода. Ниже рассмотрены физико-химические основы, конструктивные особенности, правила выбора и порядок применения таких приборов.
Химия и физика опасности в кабельном колодце
Для понимания работы газоанализатора необходимо знать, какие именно угрозы скрываются в подземной среде.
Метан (CH₄). Это основной компонент природного газа. Он легче воздуха, поэтому скапливается под перекрытием колодца. Метан образуется при гниении органических остатков, а также просачивается из поврежденных газопроводов, которые часто проходят параллельно кабельным линиям. Метан взрывоопасен при концентрации от 4,4 % до 17 % от объема воздуха. Нижний концентрационный предел распространения пламени (НКПР) для метана составляет 4,4 % об. Приборы калибруются именно по метану как стандартному газу.
Кислород (O₂). Нормальное содержание кислорода в атмосфере — около 20,9 % об. В замкнутых пространствах кислород может вытесняться другими газами (метаном, углекислым газом, азотом) или поглощаться при коррозии металлических конструкций и гниении. Снижение концентрации O₂ до 17 % об. вызывает учащение пульса, одышку, нарушение координации. При уровне 12 % об. и ниже наступает потеря сознания, а при 6–8 % об. — клиническая смерть в течение нескольких минут.
Дополнительно в колодцах может встречаться сероводород (токсичен) и угарный газ (продукт неполного сгорания), но базовый анализ на метан и кислород является обязательным минимумом.
Конструкция и принцип работы переносных газоанализаторов
Современные переносные приборы для мониторинга колодцев строятся на двух основных сенсорных технологиях.
Термокаталитический сенсор для горючих газов
Это классический датчик для измерения концентрации метана в диапазоне от 0 до 100 % НКПР. Внутри датчика находятся два платиновых элемента, покрытых катализатором. Один элемент (измерительный) контактирует с газом, другой (компенсационный) защищен от газа. При окислении метана на катализаторе выделяется тепло, сопротивление измерительного элемента меняется. Разница сопротивлений пропорциональна концентрации газа.
Термокаталитические сенсоры не измеряют концентрацию взрывоопасного газа выше 100 % НКПР (то есть около 4,4 % об.). При превышении этого порога показания становятся некорректными. Прибор может показать «обрыв цепи» или случайное значение. Это так называемый эффект «зашкала» — когда концентрация метана слишком высока, датчик лжет.
Для работы в условиях возможного загазования до высоких концентраций (выше НКПР) применяются оптические (инфракрасные) сенсоры. Они измеряют поглощение инфракрасного излучения молекулами газа и способны корректно определять метан вплоть до 100 % об. Однако такие приборы дороже и требуют более мощного источника питания.
Электрохимический сенсор для кислорода
Датчик кислорода работает по принципу гальванической ячейки. Между электродами, погруженными в электролит, протекает ток, пропорциональный парциальному давлению кислорода. При снижении концентрации O₂ ток падает.
Электрохимические датчики кислорода имеют средний срок службы 2–3 года, после чего требуется замена сенсора. Они чувствительны к влажности и агрессивным газам. Важно помнить, что датчик кислорода измеряет его объемную долю, а не парциальное давление, поэтому для корректного результата атмосферное давление должно быть близко к нормальному.
Ключевые технические характеристики при выборе прибора
На рынке представлено множество моделей. Для безопасной работы в кабельных колодцах прибор должен соответствовать определенным критериям.
- Диапазон измерения метана: от 0 до 100 % НКПР. Оптимально — от 0 до 50 % НКПР для повседневных задач, так как концентрации выше 50 % уже считаются критически опасными и требуют немедленной эвакуации.
- Диапазон измерения кислорода: от 0 до 25 % об. или от 0 до 30 % об. Нижняя граница важна — при концентрации ниже 10 % об. прибор должен подавать непрерывный аварийный сигнал.
- Дискретность показаний: для метана — не более 0,1 % НКПР (или 0,01 % об.), для кислорода — не более 0,1 % об.
- Взрывозащищенное исполнение: маркировка по ГОСТ 31610.0 должна быть не ниже 1Ex ib IIC T4 Gb. Это означает, что прибор не станет источником воспламенения даже в зоне с повышенной концентрацией газа.
- Время выхода на рабочий режим: не более 60 секунд. Большинство современных приборов готовы к работе через 10–20 секунд после включения.
- Длительность непрерывной работы: не менее 8 часов при активном режиме сигнализации. Предпочтительны модели с питанием от Li-Ion аккумуляторов.
Многие приборы оснащаются выносным зондом (шлангом) длиной 1,5–3 метра. Это критически важно для колодцев. Вместо того чтобы спускать сам прибор (риск загрязнения датчиков пылью), оператор опускает зонд внутрь колодца, а сам остается наверху. Зонд не должен иметь металлических деталей, чтобы исключить искрообразование.
Порядок проведения измерений: пошаговая инструкция
Процедура замера регламентирована отраслевыми нормами. Нарушение последовательности действий — частая причина ложных показаний и аварий.
Шаг 1. Внешний осмотр прибора. Корпус не должен иметь трещин, фильтр-патрон — чистым и сухим. Проверяется целостность шланга зонда. Батарея должна быть заряжена не менее чем на 80 %.
Шаг 2. Включение и самодиагностика. Прибор выполняет автоматическую проверку всех сенсоров. На дисплее должны загореться показатели «CH₄» и «O₂», а звуковой сигнал — прозвучать. Если прибор не прошел самодиагностику (например, датчик кислорода показывает ошибку), использовать его запрещено.
Шаг 3. Калибровка на свежем воздухе. Перед любым спуском под землю необходимо провести калибровку нуля и точки отсчета кислорода на открытом воздухе. Убедитесь, что место открытое, без загазованности. Концентрация кислорода должна составлять 20,9 % об., метана — 0 % НКПР. Если показания отличаются, проводится ручная калибровка (по инструкции).
Шаг 4. Забор пробы. Зонд опускается в колодец на всю длину. Важно удерживать зонд строго вертикально и продвигать его медленно, чтобы сенсоры адаптировались к среде. Забор пробы должен производиться на разных уровнях:
- под перекрытием (0,2–0,5 м от верха) — для метана (он легче воздуха);
- на уровне 1–1,5 м от дна — для оценки общей газовой смеси;
- на уровне дна — для обнаружения тяжелых газов (сероводорода, углекислоты).
На каждом уровне выдерживается пауза не менее 30 секунд для установления равновесия датчика.
Шаг 5. Фиксация результатов. Если концентрация метана превышает 2 % НКПР (то есть 0,1 % об.) или содержание кислорода падает ниже 19 % об., спуск человека в колодец категорически запрещен. Прибор фиксирует максимальные значения. Результаты заносятся в наряд-допуск.
Типичные ошибки и способы их избежать
Ошибка 1. Использование однотипных датчиков. Бюджетные модели часто оснащаются только термокаталитическим сенсором для газа без датчика кислорода. Это грубое нарушение: даже если метан не обнаружен, может не хватать кислорода.
Ошибка 2. Забывание про калибровку нуля. Если не выполнить калибровку на свежем воздухе, прибор может показывать ложное значение 0 % НКПР при наличии газа или, наоборот, сигнализировать о газе при его отсутствии. Калибровка обязательна каждый раз перед спуском в колодец.
Ошибка 3. Игнорирование времени отклика. Некоторые датчики (особенно электрохимические) медленно реагируют на изменение среды. Выдержка менее 30 секунд может привести к тому, что прибор «не заметит» опасную концентрацию, если зонд опущен быстро.
Ошибка 4. Использование прибора в условиях высокой влажности. Кабельные колодцы часто затоплены. При соприкосновении зонда с водой датчик кислорода может быть поврежден. Необходимо использовать защитные фильтры (мембраны) и избегать прямого контакта зонда с жидкостью.
Обслуживание и поверка приборов
Переносные газоанализаторы подлежат обязательной ежегодной поверке в аккредитованной лаборатории. Результаты поверки заносятся в паспорт прибора. Между поверками пользователь должен выполнять оперативную калибровку с помощью тестовых баллонов (газовых смесей) с известной концентрацией метана и кислорода. Это так называемая «проливка» — подача газа на сенсор через редуктор. Если показания отклоняются от эталонных более чем на +/– 5 %, прибор отправляется в ремонт.
Датчики имеют ограниченный ресурс. Для электрохимических сенсоров кислорода это 24–36 месяцев. Для термокаталитических сенсоров — 36–48 месяцев, при условии отсутствия отравления силиконами или сернистыми соединениями. Если прибор использовался в агрессивной среде (высокая влажность, химические вещества), замена сенсора может потребоваться раньше срока.
Нормативная база
Порядок применения газоанализаторов регулируется следующими документами:
- Правила по охране труда при эксплуатации электроустановок (утверждены Приказом Минтруда России от 15.12.2020 № 903н).
- ГОСТ Р 12.4.026-2015 «ССБТ. Цвета сигнальные, знаки безопасности и разметка сигнальная».
- ГОСТ 31610.0-2014 (IEC 60079-0:2011) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования».
- Типовая инструкция по охране труда для работников, выполняющих работы в колодцах, траншеях и котлованах.
В соответствии с этими нормами, спуск в колодец без предварительного газоанализа приравнивается к грубому нарушению, за которое предусмотрена административная и уголовная ответственность.
Заключение: выбор и применение
При выборе переносного газоанализатора для кабельных колодцев ключевыми критериями служат наличие двух сенсоров (метан и кислород), взрывозащищенное исполнение и наличие выносного зонда. Оптимальным решением является прибор с термокаталитическим датчиком для газа и электрохимическим для кислорода, прошедший калибровку и имеющий действующую поверку.
Перед каждым спуском необходимо проверить работоспособность прибора, выполнить калибровку нуля на свежем воздухе и провести забор пробы с обязательной выдержкой на каждом уровне колодца. Использование газоанализатора не отменяет необходимости применения страховочной привязи и вентиляции колодца — это взаимодополняющие меры безопасности. Только комплексный подход гарантирует сохранение жизни и здоровья персонала. Переносной газоанализатор — не дорогой аксессуар, а единственное средство узнать, можно ли дышать в колодце и не взорвется ли воздух от искры фонаря.
Сводная таблица данных
В таблице ниже представлены ключевые технические характеристики и параметры безопасности переносных газоанализаторов для спуска в кабельные колодцы, а также критически важные пороги срабатывания и нормы ресурса датчиков, строго соответствующие данным из статьи.
| Параметр / Характеристика | Значение / Описание | Примечание / Норматив |
|---|---|---|
| Диапазон измерения метана (CH₄) | от 0 до 100 % НКПР | Оптимальный рабочий диапазон: 0-50 % НКПР. Концентрации выше 50 % НКПР требуют немедленной эвакуации. |
| Нижний концентрационный предел распространения пламени (НКПР) для метана | 4,4 % об. | Приборы калибруются по метану как стандартному газу. |
| Взрывоопасный диапазон концентраций метана (CH₄) | от 4,4 % до 17 % от объема воздуха | — |
| Диапазон измерения кислорода (O₂) | от 0 до 25 % об. или от 0 до 30 % об. | Нижняя граница критична: при концентрации ниже 10 % об. прибор должен подавать непрерывный аварийный сигнал. |
| Нормальное содержание кислорода в атмосфере | 20,9 % об. | Точка отсчета для калибровки на свежем воздухе. |
| Дискретность показаний (метан) | не более 0,1 % НКПР (или 0,01 % об.) | — |
| Дискретность показаний (кислород) | не более 0,1 % об. | — |
| Взрывозащищенное исполнение (маркировка по ГОСТ) | Не ниже 1Ex ib IIC T4 Gb | Означает, что прибор не станет источником воспламенения в зоне с газом. |
| Время выхода на рабочий режим | не более 60 секунд | Большинство современных приборов готовы к работе через 10-20 секунд. |
| Длительность непрерывной работы | не менее 8 часов | При активном режиме сигнализации. Предпочтительны LI-Ion аккумуляторы. |
| Длина выносного зонда (шланга) | 1,5–3 метра | Зонд не должен иметь металлических деталей для исключения искрообразования. |
| Запрещающий порог по метану (спуск запрещен) | Превышение 2 % НКПР (т.е. 0,1 % об.) | — |
| Запрещающий порог по кислороду (спуск запрещен) | Падение ниже 19 % об. | — |
| Критический уровень кислорода (потеря сознания) | 12 % об. и ниже | При 6-8 % об. наступает клиническая смерть в течение нескольких минут. |
| Уровни забора пробы в колодце | под перекрытием (0,2-0,5 м от верха); на уровне 1-1,5 м от дна; на уровне дна | Выдержка на каждом уровне не менее 30 секунд. |
| Тип сенсора для метана | Термокаталитический (классический) или оптический (инфракрасный) | Термокаталитический: диапазон 0-100% НКПР. Оптический: до 100% об., но дороже. |
| Тип сенсора для кислорода | Электрохимический (гальваническая ячейка) | Средний срок службы 2-3 года. Чувствителен к влажности. |
| Срок службы датчика кислорода | 24-36 месяцев | — |
| Срок службы термокаталитического сенсора | 36-48 месяцев | При условии отсутствия отравления силиконами или сернистыми соединениями. |
| Периодичность обязательной поверки | Ежегодно | В аккредитованной лаборатории. Результаты вносятся в паспорт прибора. |
| Допустимое отклонение показаний при калибровке (проливке) | Не более +/- 5 % от эталонных значений | При превышении отклонения прибор отправляется в ремонт. |
Частые вопросы по теме (FAQ)
Почему перед спуском в кабельный колодец обязательна проверка именно на метан и кислород, а не на другие газы?
Согласно тексту статьи, в кабельных колодцах как замкнутых пространствах накапливается взрывоопасный метан (CH₄) и снижается концентрация кислорода (O₂) из-за вытеснения другими газами или коррозии. Метан образуется при гниении органики или просачивается из газопроводов, а его взрывоопасность начинается с концентрации 4,4 % от объема воздуха. Критический дефицит кислорода (ниже 17 % об.) вызывает удушье, а при 6–8 % об. наступает клиническая смерть. Хотя в колодцах могут встречаться сероводород и угарный газ, базовый анализ на метан и кислород является обязательным минимумом, предписанным Правилами по охране труда при эксплуатации электроустановок.
Что означает «эффект зашкала» термокаталитического датчика метана и как его избежать?
Термокаталитические сенсоры корректно измеряют метан только в диапазоне от 0 до 100 % НКПР (около 4,4 % об.). При превышении этого порога датчик «лжет» — показания становятся некорректными, прибор может показать «обрыв цепи» или случайное значение. Это называется «эффект зашкала». В статье указано, что для работы в условиях возможного загазования до высоких концентраций (выше НКПР) необходимо применять приборы с оптическими (инфракрасными) сенсорами, которые корректно определяют метан вплоть до 100 % об.
Какие показания газоанализатора являются критическими и при каких значениях спуск в колодец категорически запрещен?
Согласно тексту статьи, спуск человека в колодец категорически запрещен, если выполняется хотя бы одно из условий:
— Концентрация метана превышает 2 % НКПР (что соответствует 0,1 % об.).
— Содержание кислорода падает ниже 19 % об.
Прибор при этом фиксирует максимальные значения, и результаты заносятся в наряд-допуск.
Как правильно проводить забор пробы воздуха в колодце, чтобы получить достоверные результаты?
Статья предписывает следующий порядок: зонд с выносным шлангом (длиной 1,5–3 метра) опускается медленно и вертикально. Забор пробы производится на трех уровнях с обязательной выдержкой не менее 30 секунд на каждом для установления равновесия датчика:
1. Под перекрытием (0,2–0,5 м от верха) — для обнаружения метана, так как он легче воздуха.
2. На уровне 1–1,5 м от дна — для оценки общей газовой смеси.
3. На уровне дна — для обнаружения тяжелых газов (сероводорода, углекислоты).
В чем заключаются ошибки калибровки прибора и как часто нужно проводить поверку?
Статья указывает две типичные ошибки:
— Пропуск калибровки нуля. Ее необходимо выполнять каждый раз перед спуском в колодец на открытом воздухе (концентрация кислорода должна составлять 20,9 % об., метана — 0 % НКПР). Без этого прибор может показывать ложно заниженные или завышенные значения.
— Обязательная ежегодная поверка в аккредитованной лаборатории. Между поверками пользователь должен выполнять оперативную калибровку («проливку») с помощью тестовых баллонов. Если показания отклоняются от эталонных более чем на +/- 5 %, прибор отправляется в ремонт.
