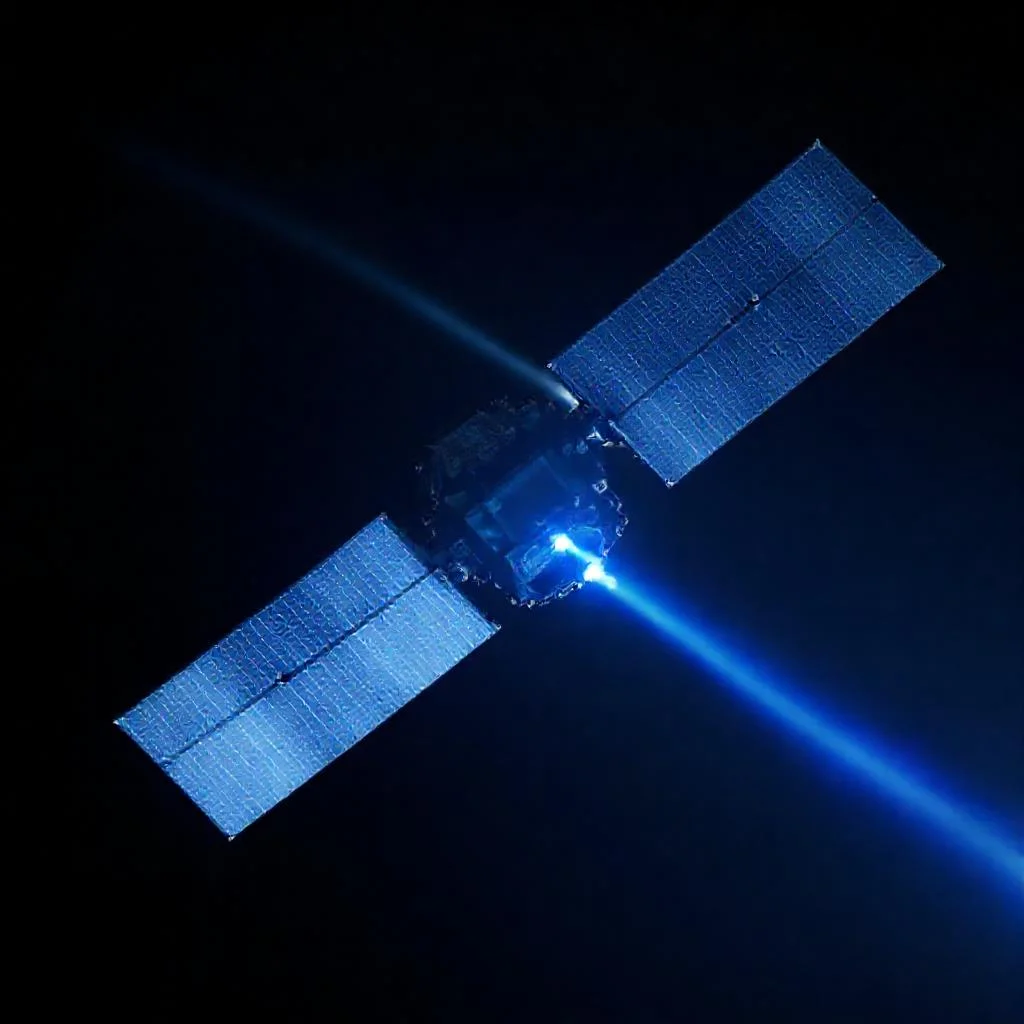

Электростатические ионные двигатели для спутников: питание от бортовых солнечных панелей
Современная космонавтика немыслима без систем коррекции орбиты и изменения положения аппарата. В то время как химические двигатели обеспечивают огромную тягу для старта с Земли, для долгой и эффективной работы на орбите требуются принципиально иные решения. Электростатический ионный двигатель (ИД) стал одним из таких решений, обеспечив беспрецедентную топливную эффективность за счет использования электрической энергии, получаемой от бортовых солнечных панелей.
Принцип действия ионного двигателя радикально отличается от химического. Вместо сжигания топлива с выделением горячих газов, ионный двигатель ионизирует нейтральный газ (как правило, ксенон) и разгоняет получившиеся положительные ионы мощным электростатическим полем. Скорость истечения ионов может достигать 30–50 километров в секунду. Это в 10–50 раз выше, чем у лучших химических ракетных двигателей. Именно высокая скорость истечения позволяет достичь колоссального удельного импульса (Isp) — показателя эффективности расхода рабочего тела.
Связка «бортовые солнечные батареи – ионный двигатель» представляет собой не просто конструктивное решение, а фундаментальную философию энергопотребления на орбите. Солнечные панели преобразуют световой поток в постоянный электрический ток. Этот ток затем преобразуется в высокое напряжение (обычно 300–3000 Вольт), которое и подается на ускоряющую сетку ионного двигателя. Без этого внешнего источника энергии создание необходимого электростатического поля было бы невозможным. Именно количество доступной электроэнергии, а не объем баков, становится главным ограничением для работы такого двигателя на геостационарной орбите.
Устройство и физика процесса
Типичный электростатический ионный двигатель состоит из трех ключевых частей: газоразрядной камеры, блока ионно-оптической системы (сеток) и нейтрализатора. Рабочее тело, ксенон, подается в камеру, где под действием электрического разряда или микроволнового излучения превращается в плазму — смесь из свободных электронов и положительных ионов ксенона.
- Газоразрядная камера: Внутри неё происходит ионизация. Для удержания электронов и повышения вероятности столкновения с атомами ксенона часто применяются магнитные поля (двигатели типа Холла, как вариант электростатического принципа, или классические ионные двигатели с магнитным удержанием).
- Ионно-оптическая система: Состоит из двух-трех перфорированных сеток из молибдена или титана. Первая сетка (экранная) находится под высоким положительным потенциалом, вторая (ускоряющая) — под высоким отрицательным. Положительные ионы вытягиваются из плазмы и с огромной скоростью устремляются сквозь отверстия, покидая двигатель.
- Нейтрализатор: Является критически важным элементом. Истекающая струя положительных ионов неизбежно сообщила бы космическому аппарату отрицательный заряд. Нейтрализатор выбрасывает поток электронов, который «нейтрализует» выхлопную струю, поддерживая аппарат электронейтральным. Без нейтрализатора двигатель просто не смог бы работать — на сетках накапливался бы потенциал, блокирующий дальнейшую ионизацию.
Энергетическая связка с солнечными панелями
Бортовые солнечные панели являются не просто источником тока, а «энергетическим аккумулятором» для маневра. Мощность современных спутников связи на геостационарной орбите может достигать 10–15 кВт, а у перспективных аппаратов связи (VHTS) — 20–30 кВт и выше. Значительная часть этой мощности (до 50–70% в моменты коррекции) может быть направлена на работу ионных двигателей.
Ключевой вызов — это баланс мощностей. Спутник не может тратить всю энергию на двигатель, так как необходимо питать полезную нагрузку (ретрансляторы, антенны) и служебные системы. Поэтому мощность, подаваемая на ионный двигатель, жестко регулируется. Для геостационарных спутников используются двигатели мощностью от 1 до 6 кВт. Этого достаточно, чтобы обеспечить тягу в 50–200 миллиньютонов — сила, сравнимая с весом листа бумаги.
Примером служат двигатели серии SPT (Stationary Plasma Thruster) или XIPS (Xenon Ion Propulsion System). Спутник на базе платформы Boeing 702, оснащенный двигателями XIPS, использует солнечные панели мощностью 9–15 кВт. Для коррекции орбиты включается один или два двигателя, потребляя около 4–4,5 кВт. Экономия топлива по сравнению с химической системой составляет до 90% за весь срок активной эксплуатации (15–20 лет). Это означает, что вместо 3000–4000 кг химического топлива на борт можно взять всего 300–400 кг ксенона, значительно увеличив массу полезной нагрузки для телекоммуникационного оборудования.
Эффективность и КПД: реальные цифры
Общий эффективный КПД современного ионного двигателя от бортовой солнечной панели до создания тяги составляет 50–65%. Потери энергии неизбежны на нескольких этапах. Во-первых, КПД самой солнечной панели (на орбите, при работе в условиях освещенности) составляет около 28–32% для трехкаскадных арсенид-галлиевых элементов. Во-вторых, потери на преобразование напряжения (повышающие DC-DC конвертеры имеют КПД 85–95%). В-третьих, КПД самого ионного двигателя (JPL NSTAR) составляет 60–70%, где остальная энергия уходит на нагрев катода и поддержание разряда.
Тяга и ускорение: иллюзия и реальность
Тяга ионного двигателя мала. Классический ионный двигатель NEXT (NASA’s Evolutionary Xenon Thruster) с мощностью 7 кВт создает тягу около 0,27 Ньютона. Это не ощущается как «старт с места». Однако есть критически важное свойство: способность работать непрерывно в течение тысяч часов. Спутник, оснащенный таким двигателем, может набирать скорость (дельта-V) медленно, но зато очень эффективно.
- Спутник связи массой 3000 кг с ионным двигателем SPT-100 (тяга 100 мН) будет ускоряться с ускорением около 0,000033 м/с². Это означает, что на подъем с низкой орбиты (LEO) до геостационарной (GEO) ему потребуется несколько месяцев вместо двух дней.
- Преимуществом является возможность поддерживать точное положение спутника (станцию удерживать) с точностью до долей градуса, используя доли грамма топлива в день.
Для межпланетных перелетов, где время в пути исчисляется годами, ионные двигатели с питанием от солнечных панелей оказываются единственным рентабельным способом доставки тяжелой научной аппаратуры без колоссальных затрат на химическое топливо. Яркий пример — миссия NASA Dawn, которая изучала астероиды Веста и Церера, используя ионный двигатель мощностью до 2,6 кВт.
Ограничения в тени и на переходных орбитах
При питании исключительно от солнечных батарей возникает техническое ограничение — работа в тени Земли. Когда спутник заходит в тень планеты (затмение), солнечные панели перестают генерировать электричество. В этот момент ионный двигатель выключается. Система переходит на питание от аккумуляторных батарей, которые, как правило, не рассчитаны на длительный отбор мощности в несколько киловатт.
Для геостационарных спутников максимальная продолжительность теневого участка вблизи равноденствий может достигать 72 минут. В течение этого времени ионный двигатель не работает, и коррекция орбиты возможна только после выхода на свет. Для решения этой задачи проектировщики спутников применяют гибридные схемы: маневры точного удержания выполняются исключительно при солнечном освещении, а резервные (аварийные) маневры остаются за химическими двигателями малой тяги.
Современные платформы и коммерческий космос
Питание ионных двигателей от бортовых солнечных панелей стало стандартом де-факто для телекоммуникационных спутников с 2010-х годов. Ключевые платформы, использующие эту технологию:
- Eurostar E3000 (Airbus Defence and Space): Использует двигатели SPT-100 (Стационарные плазменные двигатели) или PPS-1350 (Snecma). Солнечные панели обеспечивают до 15 кВт, двигатели потребляют 1,5–3 кВт.
- Boeing 702SP: Первая коммерческая платформа, полностью отказавшаяся от химических двигателей на геопереходной орбите. Вся коррекция и довыведение на целевую орбиту (GEO) выполняются ионными двигателями XIPS. Масса платформы — до 3500 кг.
- Express-1000Н (ИСС, Россия): Оснащена стационарными плазменными двигателями СПД-140Д (ОКБ «Факел») мощностью до 5 кВт.
Тенденция последних лет — увеличение мощности солнечных панелей за счет использования гибких фотопреобразователей и улучшенной архитектуры крыльев. В итоге мощность, доступная для ионных двигателей, растет. В планах — создание электрореактивных двигателей мощностью 15–20 кВт для перспективных платформ (например, Hispasat 30W-7).
Эксплуатационные особенности: эрозия и долговечность
Экспертный анализ показывает, что главное ограничение солнечно-ионной связки — не мощность, а ресурс двигателя. Электростатические ионные двигатели подвержены эрозии ускоряющих сеток из-за столкновений с высокоэнергетическими ионами. При длительной работе (десятки тысяч часов) ионы выбивают атомы молибдена из сеток, изменяя геометрию отверстий. Это приводит к снижению эффективности и, теоретически, к короткому замыканию. Однако современные технологии (например, использование углерод-углеродных композитов для сеток в двигателе NEXT-C) позволяют достигать ресурса в 50 000 часов непрерывной работы.
Еще один фактор — деградация самих солнечных панелей от радиации и микрометеороидов. За 15 лет на геостационарной орбите мощность панелей может снизиться на 15–20%. Это означает, что к концу срока эксплуатации спутник не сможет подавать на двигатель номинальную 4 кВт, а только 3,2 кВт. Инженеры вынуждены закладывать в миссию запас по мощности и увеличивать площадь панелей на этапе проектирования. Несмотря на эти нюансы, общая экономическая выгода от замены дорогого химического топлива на «бесплатную» солнечную энергию и дешевый ксенон остается неоспоримой для большинства современных космических аппаратов.
Сводная таблица данных
В таблице ниже приведены ключевые параметры и сравнительные характеристики электростатических ионных двигателей, работающих в связке с бортовыми солнечными панелями. Данные строго соответствуют тексту статьи и охватывают физику процесса, энергетические показатели и особенности эксплуатации на геостационарной орбите.
| Параметр / Характеристика | Значение / Диапазон | Примечание (источник в тексте) |
|---|---|---|
| Скорость истечения ионов (классический ИД) | 30–50 км/с | В 10–50 раз выше, чем у химических двигателей. |
| Напряжение на ускоряющей сетке | 300–3000 Вольт | Постоянный ток от солнечных панелей преобразуется в высокое напряжение. |
| Мощность современных спутников связи (GEO) | 10–15 кВт (стандарт); 20–30 кВт (перспективные VHTS) | Значительная часть (до 50–70% при коррекции) направляется на ИД. |
| Мощность, потребляемая двигателем (GEO) | 1–6 кВт | Обеспечивает тягу 50–200 мН. |
| Тяга (пример: SPT-100) | 100 мН (0,1 Н) | Сила, сравнимая с весом листа бумаги. |
| Тяга (пример: NEXT, NASA) | 0,27 Ньютона | При мощности 7 кВт. |
| Удельный импульс (Isp) | Не указан численно (описывается как «колоссальный») | Показатель эффективности расхода рабочего тела. |
| Общий эффективный КПД системы (от панели до тяги) | 50–65% | Суммарные потери на всех этапах. |
| КПД солнечной панели (арсенид-галлиевые элементы) | 28–32% | На орбите, в условиях освещенности. |
| КПД DC-DC конвертера (повышение напряжения) | 85–95% | Потери на преобразование. |
| КПД самого ионного двигателя (JPL NSTAR) | 60–70% | Остальная энергия — на нагрев катода и поддержание разряда. |
| Экономия топлива по сравнению с химической системой | До 90% | За весь срок активной эксплуатации (15–20 лет). |
| Масса химического топлива (экономия) | 3000–4000 кг → замена на 300–400 кг ксенона | Увеличение массы полезной нагрузки. |
| Ускорение спутника (пример: SPT-100, масса 3000 кг) | ~0,000033 м/с² | Подъем с LEO до GEO — несколько месяцев. |
| Максимальная продолжительность тени (GEO) | 72 минуты | Вблизи равноденствий; двигатель выключается. |
| Ресурс двигателя (современные технологии, NEXT-C) | 50 000 часов непрерывной работы | За счет углерод-углеродных композитов для сеток. |
| Деградация солнечных панелей за 15 лет (GEO) | 15–20% | Снижение мощности с 4 кВт до 3,2 кВт. |
| Мощность платформы Boeing 702 (XIPS) | 9–15 кВт (панели); 4–4,5 кВт (двигатели) | Включается 1 или 2 двигателя. |
| Мощность платформы Eurostar E3000 (SPT/PPS) | До 15 кВт (панели); 1,5–3 кВт (двигатели) | Использует SPT-100 или PPS-1350. |
| Мощность платформы Express-1000Н (СПД-140Д) | До 5 кВт (двигатель) | Стационарный плазменный двигатель. |
| Мощность миссии NASA Dawn (межпланетная) | До 2,6 кВт | Изучение астероидов Веста и Церера. |
| Перспективные платформы (Hispasat 30W-7) | 15–20 кВт (ИД) | Планы по созданию электрореактивных двигателей. |
Частые вопросы по теме (FAQ)
Как именно работают ионные двигатели и зачем им солнечные панели?
В отличие от химических двигателей, ионный двигатель не сжигает топливо. Он ионизирует нейтральный газ (обычно ксенон) и разгоняет положительные ионы мощным электростатическим полем до скорости 30–50 км/с. Для создания этого поля требуется высокое напряжение (300–3000 Вольт), которое получается путем преобразования постоянного тока от бортовых солнечных батарей. Без внешнего источника электричества, такого как солнечные панели, работа ионного двигателя невозможна.
Какую тягу обеспечивают такие двигатели и хватает ли её для маневров?
Тяга ионных двигателей очень мала — от 50 до 200 миллиньютонов для геостационарных спутников (это сравнимо с весом листа бумаги). Например, двигатель NEXT при мощности 7 кВт создает тягу около 0,27 Ньютона. Несмотря на малую силу, двигатели могут работать непрерывно тысячи часов, постепенно разгоняя спутник. Например, спутник массой 3000 кг с двигателем SPT-100 (тяга 100 мН) будет ускоряться с ускорением 0,000033 м/с², что позволяет эффективно набирать скорость для подъема орбиты или точного удержания позиции.
Сколько энергии потребляет ионный двигатель и как это влияет на спутник?
Для геостационарных спутников используются двигатели мощностью от 1 до 6 кВт. В моменты коррекции орбиты на работу двигателей может направляться до 50–70% всей энергии спутника (при общей мощности солнечных панелей 10–15 кВт и более). Оставшаяся энергия идет на питание полезной нагрузки и служебных систем. Ключевой вызов — баланс мощностей, поэтому подаваемая на двигатель мощность жестко регулируется.
Что происходит, когда спутник входит в тень Земли?
При заходе в тень Земли солнечные панели перестают генерировать электричество, и ионный двигатель выключается. Спутник переходит на питание от аккумуляторных батарей, которые не рассчитаны на длительный отбор мощности в несколько киловатт. На геостационарной орбите максимальная продолжительность теневого участка может достигать 72 минут. В это время коррекция орбиты невозможна, поэтому маневры точного удержания выполняются исключительно при солнечном освещении.
Каков КПД системы «солнечная панель — ионный двигатель» и какие есть ограничения?
Общий эффективный КПД современного ионного двигателя от бортовой солнечной панели до создания тяги составляет 50–65%. Потери включают: КПД солнечной панели (28–32% на орбите), потери на преобразовании напряжения (85–95% у DC-DC конвертеров) и КПД самого ионного двигателя (60–70%). Главное ограничение — не мощность, а ресурс двигателя из-за эрозии ускоряющих сеток. Современные технологии (например, углерод-углеродные композиты) позволяют достигать ресурса в 50 000 часов. Также со временем деградируют сами панели: за 15 лет на геостационарной орбите их мощность снижается на 15–20%, что требует закладывать запас на этапе проектирования.
