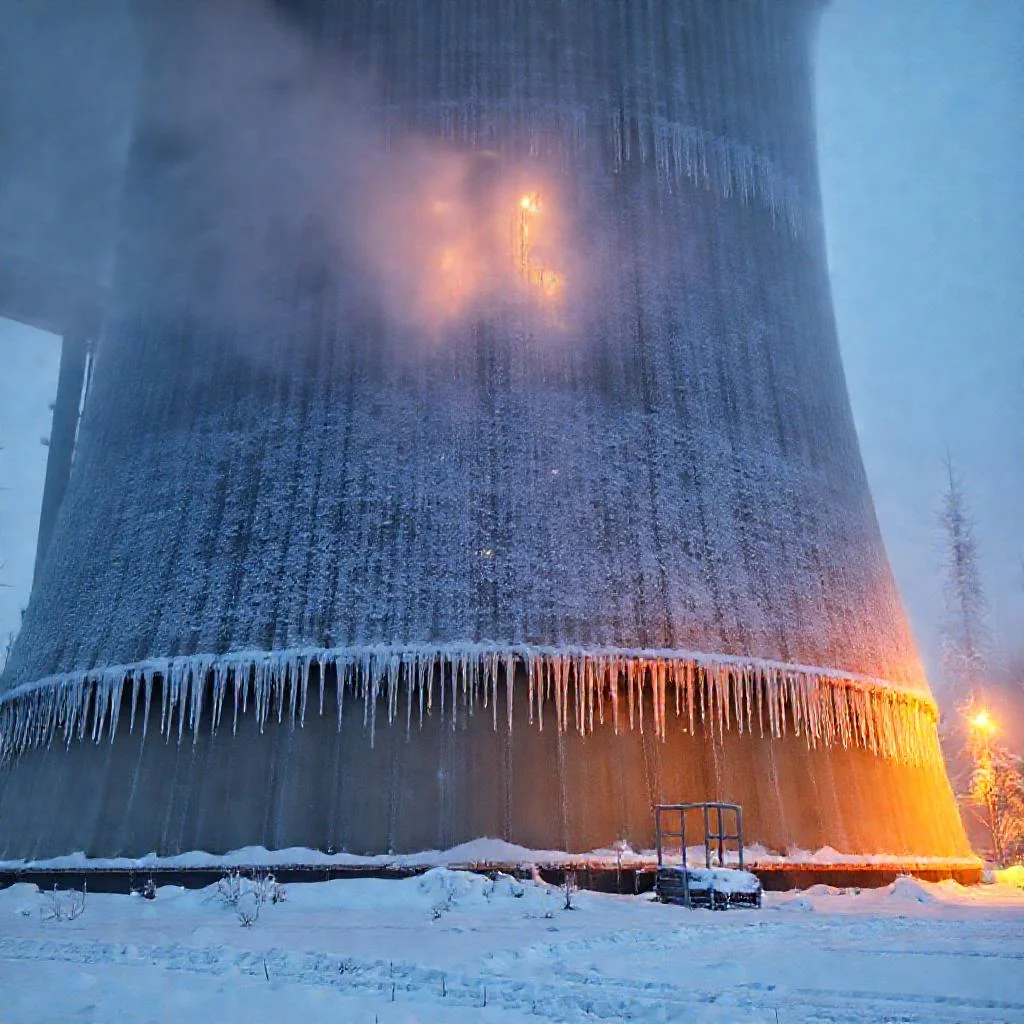

Эффективная борьба с обмерзанием оросителя башенной гиперболической градирни в зимний период
Эксплуатация башенных гиперболических градирен в условиях отрицательных температур представляет собой сложную инженерную задачу. Обмерзание оросителя и водораспределительной системы приводит к снижению эффективности охлаждения, разрушению конструкционных элементов и аварийным остановам. Потеря теплопередающей способности всего на 15-20 процентов из-за ледяных пробок способна вызвать каскадный сбой в технологическом цикле предприятия.
Физика процесса обмерзания базируется на переходе воды в твердую фазу при контакте с переохлажденным потоком воздуха. В гиперболических градирнях естественная тяга усиливает этот эффект. Холодный воздух, поступающий через нижний ярус жалюзи, интенсивно взаимодействует с каплями воды, которые теряют тепло при испарении. Критическая зона обмерзания находится на периферии оросителя и в пристеночной области водосборного бассейна.
Причины образования льда в оросителе
Основная причина обмерзания кроется в неравномерном распределении тепловой нагрузки по сечению градирни. Периферийные зоны блока орошения получают наименьшее количество теплой воды, но продуваются наибольшим объемом холодного воздуха. Температура воды на выходе из форсунок в этих зонах может опускаться ниже нуля еще до контакта с оросителем.
Вторым значимым фактором выступает снижение гидравлической нагрузки в ночное время или при частичной загрузке оборудования. Уменьшение расхода воды приводит к снижению скорости потока в распределительных трубах и форсунках. Капли становятся мельче, быстрее остывают и оседают на элементах оросителя в виде наледи.
Нельзя игнорировать влияние ветровой нагрузки. Боковой ветер перераспределяет воздушные потоки внутри градирни, создавая зоны завихрений. В этих областях холодный воздух задерживается дольше, что провоцирует локальное обмерзание даже при общей положительной температуре воды в системе.
Методы предотвращения обмерзания оросителя
Проектные решения начинаются с корректного расчета теплового баланса для зимних условий. Современные гиперболические градирни оснащаются перепускными клапанами, позволяющими направлять часть теплой воды напрямую в водосборный бассейн, минуя ороситель. Это повышает температуру циркулирующей жидкости в нижней части башни.
Применение специализированных форсунок с увеличенным сечением сопла снижает скорость истечения воды и формирует более крупные капли. Такие капли обладают большей тепловой инерцией и дольше сохраняют положительную температуру при контакте с холодным воздухом. Рекомендуется устанавливать форсунки с диаметром сопла не менее 18-22 миллиметров для регионов с продолжительными морозами.
Революционным подходом стало внедрение регулируемых жалюзийных устройств. Система автоматического управления на основе датчиков температуры и скорости ветра прикрывает нижние секции жалюзи на наветренной стороне. Это ограничивает поступление переохлажденного воздуха в критическую зону оросителя. Датчики устанавливаются на высоте не менее 3 метров от поверхности земли для исключения влияния снежного покрова.
Технические средства обогрева водораспределительной системы
Электрический обогрев трубопроводов греющим кабелем остается самым надежным методом защиты распределительной системы. Саморегулирующиеся кабели мощностью от 30 до 60 ватт на погонный метр монтируются на подводящих коллекторах и основных магистралях. Особое внимание уделяется фланцевым соединениям и запорной арматуре, где риск образования ледяной пробки максимален.
Паровой обогрев применяется на крупных промышленных градирнях с избыточным низкопотенциальным паром. Внутрь распределительных труб ввариваются специальные паровые спутники. Расход пара регулируется в зависимости от температуры наружного воздуха. Данная система требует высокой культуры эксплуатации и регулярного дренажа конденсата для исключения гидроударов.
Циркуляция антифриза в отдельном контуре используется реже из-за риска попадания гликоля в технологическую воду. Однако для замкнутых систем оборотного водоснабжения этот метод оправдан. Температура подачи антифриза поддерживается на уровне 30-40 градусов Цельсия, что обеспечивает надежный прогрев форсунок и распределительных лотков до безопасных значений.
Оптимизация гидравлического режима в зимний период
Поддержание стабильного гидравлического давления в напорных линиях является ключевым условием безаварийной зимней эксплуатации. Минимальный удельный расход воды на ороситель не должен опускаться ниже 8-10 кубических метров на квадратный метр в час. Падение этого показателя сигнализирует о начале процессов льдообразования.
Для регулировки гидравлического режима устанавливаются обводные линии байпаса. Часть потока после насосов отводится мимо водораспределительной системы обратно в бассейн. Это позволяет поддерживать высокую скорость циркуляции в трубах и предотвращает их замерзание даже при снижении тепловой нагрузки от технологического оборудования.
Вентиляция градирни в зимний период должна быть настроена с учетом уменьшения естественной тяги. Избыточная тяга создает разрежение в верхней части башни, что засасывает холодный воздух через нижние ряды жалюзи с повышенной скоростью. Установка шиберов на вытяжных патрубках позволяет дросселировать воздушный поток и снижать теплопотери.
Профилактика образования наледи на элементах конструкции
Обмерзание стоек и балок несущего каркаса часто игнорируется, однако это приводит к перегрузке конструкций снегом и льдом. Вибрация работающего оборудования при наличии ледяных наростов создает аварийные динамические нагрузки. Очистка конструкций от наледи должна проводиться с использованием пара или горячей воды под давлением.
Устройство пароотражателей над водосборным бассейном предотвращает конденсацию пара на арматуре и подшипниковых узлах. Конденсат при замерзании выводит из строя приводные механизмы и требует дорогостоящего ремонта. Аэродинамические козырьки устанавливаются под углом 20-30 градусов к горизонту для стекания конденсата.
Система каплеуловителей должна иметь антиобледенительное покрытие. Полимерные материалы на основе фторопласта снижают адгезию льда и позволяют наледи осыпаться под собственным весом при незначительном повышении температуры. Замена металлических каплеуловителей на современные полимерные аналоги снижает риск обмерзания на 70-80 процентов.
Автоматизация контроля и управления зимней эксплуатацией
Современная автоматизированная система управления градирней интегрирует данные с 20-30 температурных датчиков, расположенных по периметру оросителя. Сигналы обрабатываются контроллером, который в реальном времени корректирует положение жалюзи, производительность насосов и степень открытия байпасных линий.
Видеокамеры с функцией тепловизионного контроля позволяют оператору дистанционно оценивать состояние оросителя и распределительной системы. Тепловые карты накладываются на трехмерную модель градирни, что выявляет аномалии теплового поля до того, как начнется активное льдообразование. Порог тревоги устанавливается при разнице температур более 2 градусов Цельсия между соседними зонами.
Алгоритм предиктивного обслуживания рассчитывает вероятность обмерзания на основе прогноза погоды и загрузки оборудования. Система заблаговременно включает обогрев трубопроводов и корректирует гидравлический режим. Такой подход полностью исключает человеческий фактор и снижает аварийность в пиковые морозы до нуля.
Аварийные мероприятия при уже начавшемся обмерзании
При обнаружении первых признаков льдообразования необходимо немедленно увеличить расход воды через ороситель на 30-40 процентов. Это достигается включением резервных насосов или полным открытием обводных линий. Увеличение теплового потока растапливает лед без механического вмешательства.
Химические антиобледенители применяются только в крайнем случае и при наличии согласования с технологами. Использование ингибиторов солеотложения на основе полифосфатов предотвращает повторное обмерзание обработанных поверхностей. Дозирование реагентов осуществляется строго по расчету, чтобы исключить загрязнение оборотной воды.
Экстренный сброс воды из оросителя проводится при угрозе полного перекрытия сечения трубы льдом. Операция выполняется плавно, чтобы избежать гидравлического удара по пустым распределительным линиям. После сброса система продувается сжатым воздухом для удаления остатков влаги из форсунок.
Механическая очистка оросителя от льда металлическими ломами и отбойными молотками категорически запрещена. Такие действия разрушают полимерные блоки оросителя и нарушают целостность теплопередающих элементов. Допускается только струйная обработка горячей водой с температурой не выше 60 градусов Цельсия.
Экономическая эффективность профилактических мер
Затраты на установку системы автоматического зимнего регулирования окупаются за один отопительный сезон. Снижение расхода электроэнергии на насосы за счет оптимизации гидравлического режима составляет 15-25 процентов. Исключение аварийных простоев экономит предприятиям миллионы рублей на ремонтных работах и потере продукции.
Стабильная температура оборотной воды в зимний период позволяет увеличить межремонтный интервал технологического оборудования на 30-40 процентов. Компрессоры, теплообменники и конденсаторы работают в щадящем режиме без перегрузок. Экономия на капитальных ремонтах значительно превышает инвестиции в модернизацию градирни.
Правильно реализованная система борьбы с обмерзанием гарантирует непрерывность производства при температурах до минус 40 градусов Цельсия. Опыт эксплуатации современных гиперболических градирен подтверждает практически полное отсутствие дефектов оросителя при условии соблюдения описанных технических решений. Каждое предприятие должно внедрять комплекс мер с учетом климатических особенностей региона и технологических параметров оборотного цикла.
Сводная таблица данных
В таблице ниже представлены ключевые технические параметры и характеристики, систематизированные на основе текста статьи, для оценки и сравнения методов борьбы с обмерзанием оросителя башенной гиперболической градирни в зимний период.
| Параметр / Метод | Характеристика / Норма | Условия / Примечание |
|---|---|---|
| Потеря теплопередающей способности из-за льда | 15-20 процентов | Способна вызвать каскадный сбой в технологическом цикле |
| Диаметр сопла специализированных форсунок (для регионов с морозами) | 18-22 миллиметра | Снижает скорость истечения, формирует крупные капли |
| Высота установки датчиков температуры и скорости ветра | Не менее 3 метров от поверхности земли | Исключение влияния снежного покрова |
| Мощность саморегулирующегося греющего кабеля | От 30 до 60 ватт на погонный метр | Монтируется на подводящих коллекторах и магистралях |
| Температура подачи антифриза в отдельном контуре | 30-40 градусов Цельсия | Обеспечивает прогрев форсунок и распределительных лотков |
| Минимальный удельный расход воды на ороситель | 8-10 кубических метров на квадратный метр в час | Падение показателя сигнализирует о начале льдообразования |
| Угол установки пароотражателей (аэродинамических козырьков) | 20-30 градусов к горизонту | Предотвращение конденсации пара, стекание конденсата |
| Снижение риска обмерзания при замене каплеуловителей на полимерные аналоги | На 70-80 процентов | Снижение адгезии льда за счет антиобледенительного покрытия |
| Количество температурных датчиков в АСУ ТП | 20-30 | Расположены по периметру оросителя |
| Порог тревоги по разнице температур между соседними зонами (тепловизионный контроль) | Более 2 градусов Цельсия | Сигнал до начала активного льдообразования |
| Увеличение расхода воды при первых признаках льдообразования (аварийные мероприятия) | На 30-40 процентов | Растапливание льда без механического вмешательства |
| Максимальная температура воды для струйной обработки оросителя | Не выше 60 градусов Цельсия | Очистка от льда (механическая очистка запрещена) |
| Снижение расхода электроэнергии на насосы (экономическая эффективность) | 15-25 процентов | За счет оптимизации гидравлического режима |
| Увеличение межремонтного интервала оборудования (экономическая эффективность) | На 30-40 процентов | Благодаря стабильной температуре оборотной воды |
| Минимальная гарантированная температура непрерывности производства | Минус 40 градусов Цельсия | При условии соблюдения всех технических решений |
Частые вопросы по теме (FAQ)
Почему обмерзание оросителя особенно опасно для гиперболических градирен?
В гиперболических градирнях естественная тяга усиливает эффект обмерзания. Холодный воздух, поступающий через нижний ярус жалюзи, интенсивно взаимодействует с каплями воды, которые теряют тепло при испарении. Потеря теплопередающей способности всего на 15-20 процентов из-за ледяных пробок способна вызвать каскадный сбой в технологическом цикле предприятия.
Какой диаметр сопла форсунок рекомендуется для регионов с продолжительными морозами?
Для регионов с продолжительными морозами рекомендуется устанавливать форсунки с увеличенным сечением сопла. Такие форсунки снижают скорость истечения воды и формируют более крупные капли, которые обладают большей тепловой инерцией. Рекомендуется устанавливать форсунки с диаметром сопла не менее 18-22 миллиметров.
Какой минимальный удельный расход воды на ороситель необходимо поддерживать зимой?
Поддержание стабильного гидравлического давления в напорных линиях является ключевым условием безаварийной зимней эксплуатации. Минимальный удельный расход воды на ороситель не должен опускаться ниже 8-10 кубических метров на квадратный метр в час. Падение этого показателя сигнализирует о начале процессов льдообразования.
На сколько процентов снижает риск обмерзания замена металлических каплеуловителей на современные полимерные аналоги?
Замена металлических каплеуловителей на современные полимерные аналоги снижает риск обмерзания на 70-80 процентов. Полимерные материалы на основе фторопласта снижают адгезию льда и позволяют наледи осыпаться под собственным весом при незначительном повышении температуры.
Какие меры необходимо предпринять при обнаружении первых признаков льдообразования?
При обнаружении первых признаков льдообразования необходимо немедленно увеличить расход воды через ороситель на 30-40 процентов. Это достигается включением резервных насосов или полным открытием обводных линий. Увеличение теплового потока растапливает лед без механического вмешательства. Категорически запрещена механическая очистка оросителя от льда металлическими ломами и отбойными молотками.
