Назначение и принцип работы силикагелевого воздухоосушителя в системе трансформатора
Силикагелевый воздухоосушитель (термосифонный фильтр-осушитель, адсорбер) является критически важным компонентом системы защиты масла силового трансформатора. Основная задача этого устройства — предотвращение контакта горячего трансформаторного масла с влажным атмосферным воздухом. При изменении температуры масла в баке трансформатора происходит его тепловое расширение или сжатие. Если бы бак был герметично закрыт, давление внутри него менялось бы недопустимо сильно, что привело бы к деформации стенок или разрыву сварных швов. Для компенсации этих изменений давления конструкция трансформатора предусматривает специальный расширительный бак (консерватор).
Физика процесса дыхания трансформатора
При нагреве трансформатора в процессе работы масло расширяется, и его излишек вытесняется в расширительный бак. При охлаждении и снижении нагрузки масло сжимается, и уровень в расширительном баке падает. Этот циклический процесс называется «дыханием» трансформатора. При падении уровня масла в расширительный бак засасывается атмосферный воздух. Без специальной системы осушки влажный воздух неизбежно попадал бы внутрь бака. Влага, растворенная в масле, представляет собой одну из главных угроз для изоляции. Даже незначительное количество влаги (менее 30 ppm) способно снизить электрическую прочность масла на десятки процентов, что может привести к пробою и аварии.
Химия процесса: почему силикагель?
Силикагель представляет собой высокопористый адсорбент — двуокись кремния (SiO₂) с развитой внутренней поверхностью. Один грамм силикагеля может иметь внутреннюю поверхность до 800 квадратных метров. Механизм осушки основан на адсорбции (физическом поглощении) молекул воды из проходящего через адсорбер воздуха. В отличие от химических осушителей (например, хлорида кальция), силикагель не вступает в химическую реакцию с водой и не выделяет агрессивных продуктов коррозии. Это делает его идеальным для длительной эксплуатации в маслонаполненном оборудовании. Согласно нормам IEC 60296 и ГОСТ 982-80, трансформаторное масло должно содержать влаги не более 0,001% (10 ppm) для класса напряжения до 220 кВ и не более 0,0005% для более высоких классов.

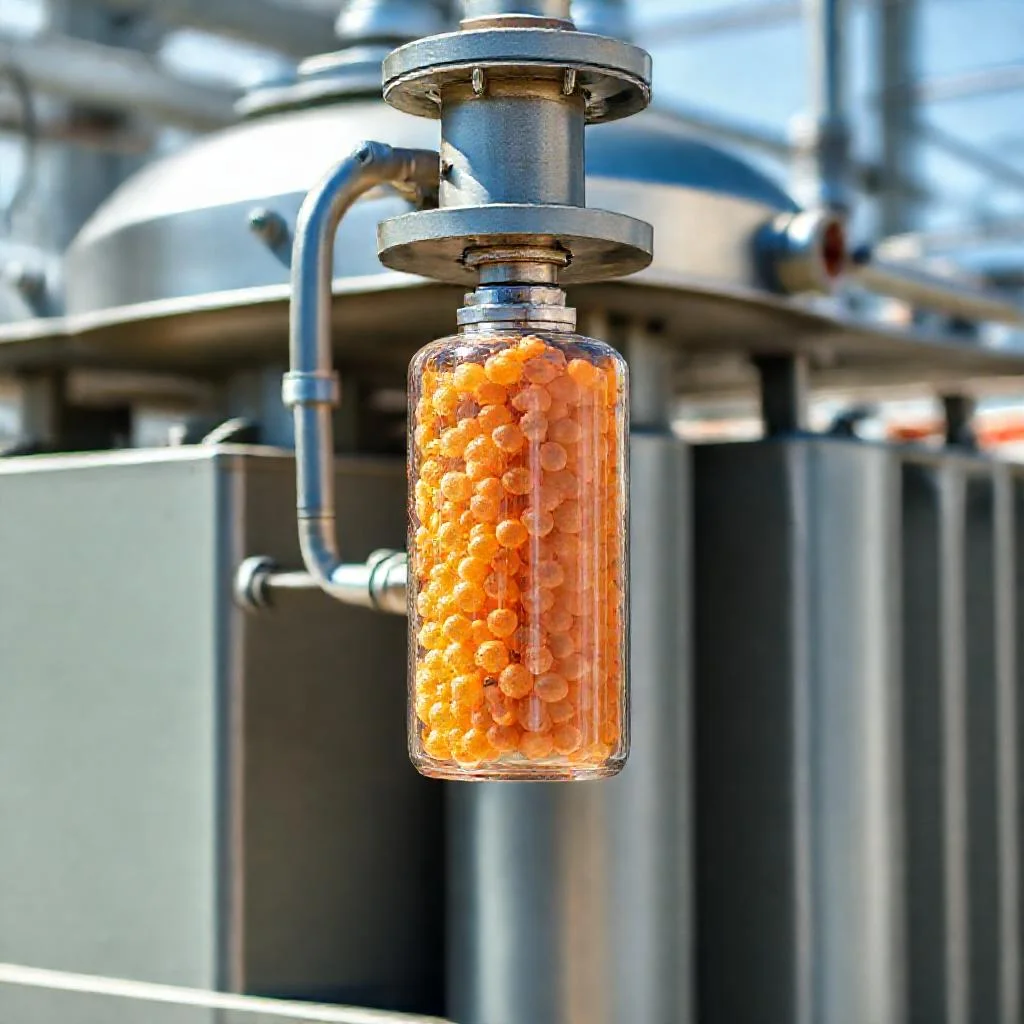

Конструкция и принцип работы воздухоосушителя
Типовой силикагелевый осушитель представляет собой цилиндрический корпус из нержавеющей стали или алюминия, заполненный гранулами силикагеля фракцией 2–5 мм. Внутри корпуса расположена перфорированная перегородка, отделяющая слой адсорбента от масляного затвора, который находится в нижней части устройства. Воздух, поступающий из атмосферы, проходит через масляный затвор, который выполняет функцию предварительной очистки от крупных механических частиц и частичной абсорбции влаги. Затем воздух поднимается вверх через слой силикагеля, где происходит окончательное удаление влаги до уровня точки росы –40…–60 °C.

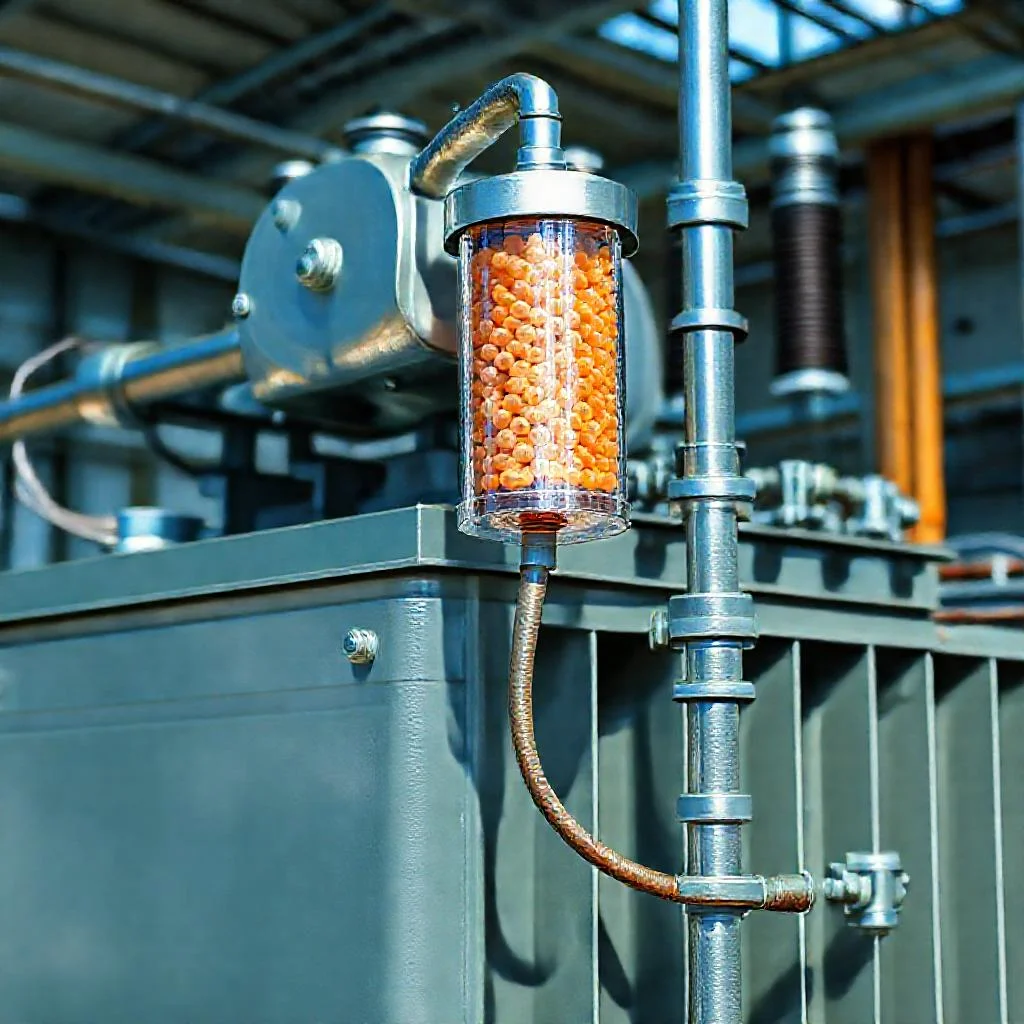

Осушитель монтируется непосредственно на патрубок расширительного бака через фланцевое соединение стандарта DN25 или DN50 в зависимости от объема трансформатора. Для трансформаторов мощностью до 1000 кВА обычно используют осушители с объемом силикагеля 1–3 литра, для мощных трансформаторов 100 МВА и выше — до 30–50 литров. Контроль состояния силикагеля осуществляется визуально через смотровое окно: силикагель-индикатор меняет цвет с синего (активное состояние) на розовый (насыщение влагой). Такой индикаторный силикагель содержит хлорид кобальта (CoCl₂), который в безводном состоянии имеет голубой цвет, а при гидратации переходит в розовый.
Нормативные требования к эксплуатации
Согласно «Правилам технической эксплуатации электроустановок потребителей» (ПТЭЭП), силикагель в воздухоосушителях трансформаторов подлежит замене или регенерации при изменении цвета индикатора более чем на 50% объема. Периодичность контроля — не реже одного раза в месяц для действующих подстанций и еженедельно в периоды резких сезонных колебаний температуры. Стандартная регенерация отработанного силикагеля производится в сушильных шкафах при температуре 120–140 °C в течение 4–6 часов. Нагрев выше 150 °C разрушает поры адсорбента и снижает его емкость. Цветовая индикация должна быть видна четко: розовый оттенок свидетельствует о влажности материала более 25% от его полной адсорбционной емкости.
Последствия отказа или неисправности осушителя
Если силикагелевый осушитель неисправен или воздух поступает в расширительный бак, минуя адсорбер (через неплотности фланцев, трещины стекла смотрового окна или отсутствие масла в гидрозатворе), происходит прямое увлажнение масла. Вода в масле приводит к следующим последствиям:
- Снижение пробивного напряжения масла. Сухое масло с пробивным напряжением 50–60 кВ при попадании влаги может показать значение ниже 20 кВ. Это критично для рабочего напряжения обмоток.
- Ускоренное старение твердой изоляции (бумаги, прессшпана, картона). Влага катализирует процесс гидролиза целлюлозы, снижая механическую прочность изоляции. Каждое увеличение влажности на 0,1% от массы бумаги сокращает срок службы изоляции в два раза.
- Образование шлама и коррозия металла. Вода вступает в реакцию с продуктами окисления масла, образуя нерастворимые осадки, которые забивают масляные каналы системы охлаждения.
- Риск дугового пробоя при переключениях. В устройствах РПН (регулирования под нагрузкой) влага может спровоцировать взрыв и возгорание при дуговом разряде.
Порядок монтажа и обслуживания силикагелевого осушителя
Установка осушителя на расширительный бак должна строго выполняться в соответствии с паспортом трансформатора. Перед первым запуском силикагель должен быть активирован: просушен при 110 °C в течение 5 часов. Масляный затвор заливается трансформаторным маслом с пробивным напряжением не менее 40 кВ. Уровень масла в затворе должен быть не менее 50 мм от нижней кромки воздушной трубки. При монтаже необходимо обеспечить герметичность всех прокладок между фланцами.
Периодичность технического обслуживания:
- Еженедельно: Визуальный осмотр уровня масла в гидрозатворе и цвета силикагеля в смотровом окне.
- Ежемесячно: Проверка на наличие разрядов по поверхности изолятора (если осушитель установлен на высоковольтном вводе) и проверка отсутствия масла в воздушной трубке.
- Ежеквартально: Отбор пробы воздуха из расширительного бака для анализа методом точки росы.
- Ежегодно: Полная замена силикагеля в осушителе с очисткой внутренних поверхностей от продуктов коррозии и осадка.
Особенности для различных климатических зон
В регионах с высокой влажностью воздуха (тропический климат, побережья морей, районы с частыми туманами) необходимо использовать осушители с увеличенным объемом силикагеля (коэффициент запаса 1,5–2) и применять силикагель-индикатор с пониженной чувствительностью к влаге, чтобы избежать ложного срабатывания. Для северных районов с отрицательными температурами используется силикагель марки КСМГ (крупнопористый) с добавлением антиобледенительных присадок в масло гидрозатвора, чтобы предотвратить замерзание воды и блокировку воздушного канала.
Диагностика состояния осушителя
Помимо визуального контроля цвета, существуют инструментальные методы оценки эффективности адсорбера:
- Измерение точки росы на выходе из осушителя с помощью гигрометра. Нормальное значение — минус 40 °C и ниже.
- Хроматографический анализ масла на содержание влаги по методу Карла-Фишера (титрование). Нормы для трансформаторов 110 кВ — не более 10 ppm для класса напряжения 110 кВ, не более 5 ppm для 220 кВ.
- Термографический контроль корпуса осушителя. Если адсорбент насыщен влагой, температура корпуса будет ниже температуры окружающей среды из-за испарения влаги с поверхности.
Типовые ошибки эксплуатации
Наиболее часто встречающиеся нарушения, снижающие эффективность осушки:
- Отсутствие масла в гидрозатворе или его загрязнение. Воздух проходит прямо, минуя силикагель, или через грязевое уплотнение.
- Установка силикагеля с размером гранул менее 1 мм — это создает высокое аэродинамическое сопротивление и ухудшает дыхание трансформатора, вызывая ложные срабатывания газовой защиты.
- Игнорирование замены силикагеля при изменении цвета индикатора на розовый. Сорбционная емкость полностью насыщенного силикагеля падает до нуля.
- Использование силикагеля, не предназначенного для трансформаторного масла. Некоторые дешевые марки содержат кислотные остатки, которые вымываются в масло и ускоряют его старение.
- Закрытие воздушной трубки осушителя полиэтиленовой пленкой или другими импровизированными заглушками — это нарушает герметичность дыхательной системы.
Вывод: критическая важность для надежности трансформатора
Силикагелевый воздухоосушитель — это единственный барьер между влажной атмосферой и высоковольтной изоляцией трансформатора. Без исправной работы этого устройства нормальная эксплуатация маслонаполненного оборудования невозможна. Даже один сезон эксплуатации с неисправным осушителем может снизить ресурс трансформатора на 5–10 лет. В российской практике эксплуатации сетей 35–220 кВ около 15% всех технологических нарушений связано с увлажнением масла из-за неисправности или неправильной эксплуатации воздухоосушителей. Регулярный контроль состояния адсорбента и своевременная замена силикагеля — один из самых простых и одновременно эффективных способов продления срока службы дорогостоящего оборудования.
Сводная таблица данных
В таблице ниже представлены ключевые параметры, нормативные требования, характеристики процесса осушки и последствия неисправности силикагелевого воздухоосушителя в расширительном баке трансформатора, строго на основе текста статьи.
| Параметр / Характеристика | Значение / Описание | Примечание / Источник в тексте |
|---|---|---|
| Основная задача воздухоосушителя | Предотвращение контакта горячего трансформаторного масла с влажным атмосферным воздухом | Критически важный компонент системы защиты масла |
| Материал адсорбента | Силикагель (двуокись кремния, SiO₂) | Высокопористый адсорбент |
| Внутренняя поверхность силикагеля | До 800 квадратных метров на 1 грамм | Обеспечивает высокую адсорбционную способность |
| Механизм осушки | Адсорбция (физическое поглощение) молекул воды из воздуха | Не вступает в химическую реакцию с водой |
| Допустимое содержание влаги в масле (норма IEC 60296 и ГОСТ 982-80) для напряжения до 220 кВ | Не более 0,001% (10 ppm) | — |
| Допустимое содержание влаги в масле (норма) для более высоких классов напряжения | Не более 0,0005% | — |
| Фракция гранул силикагеля | 2–5 мм | Типовой размер гранул в осушителе |
| Температура точки росы осушенного воздуха на выходе | –40…–60 °C | Уровень окончательного удаления влаги |
| Стандарты фланцевого соединения | DN25 или DN50 | В зависимости от объема трансформатора |
| Объем силикагеля для трансформатора мощностью до 1000 кВА | 1–3 литра | — |
| Объем силикагеля для трансформатора мощностью 100 МВА и выше | До 30–50 литров | — |
| Цвет индикаторного силикагеля (активное состояние) | Синий (голубой) | Содержит хлорид кобальта (CoCl₂) |
| Цвет индикаторного силикагеля (насыщение влагой) | Розовый | Гидратация хлорида кобальта |
| Порог срабатывания для замены/регенерации по ПТЭЭП | Изменение цвета индикатора более чем на 50% объема | — |
| Периодичность контроля для действующих подстанций | Не реже одного раза в месяц | Еженедельно в периоды резких сезонных колебаний температуры |
| Температура регенерации силикагеля | 120–140 °C | В течение 4–6 часов. Нагрев выше 150 °C разрушает поры. |
| Цветовая индикация влажности (розовый оттенок) | Влажность материала более 25% от полной адсорбционной емкости | — |
| Пробивное напряжение сухого масла | 50–60 кВ | — |
| Пробивное напряжение увлажненного масла | Ниже 20 кВ | Критично для рабочего напряжения обмоток |
| Влияние влажности на срок службы изоляции (бумаги) | Каждое увеличение влажности на 0,1% от массы бумаги сокращает срок службы изоляции в два раза | — |
| Пробивное напряжение масла для масляного затвора | Не менее 40 кВ | Уровень масла в затворе не менее 50 мм от нижней кромки трубки |
| Температура активации силикагеля перед первым запуском | 110 °C в течение 5 часов | — |
| Периодичность визуального осмотра (уровень масла и цвет) | Еженедельно | — |
| Периодичность проверки разрядов и масла в трубке | Ежемесячно | Если осушитель на высоковольтном вводе |
| Периодичность отбора пробы воздуха (точка росы) | Ежеквартально | — |
| Периодичность полной замены силикагеля | Ежегодно | С очисткой внутренних поверхностей |
| Коэффициент запаса объема для регионов с высокой влажностью | 1,5–2 | Тропический климат, побережья, районы с туманами |
| Марка силикагеля для северных районов | КСМГ (крупнопористый) | С антиобледенительными присадками в масло гидрозатвора |
| Норма точки росы на выходе из осушителя (инструментальный контроль) | Минус 40 °C и ниже | — |
| Норма содержания влаги в масле для трансформаторов 110 кВ (метод Карла-Фишера) | Не более 10 ppm | — |
| Норма содержания влаги в масле для трансформаторов 220 кВ (метод Карла-Фишера) | Не более 5 ppm | — |
| Критический размер гранул (типовая ошибка) | Менее 1 мм | Создает высокое аэродинамическое сопротивление |
| Доля технологических нарушений в сетях 35–220 кВ, связанных с увлажнением масла | Около 15% | Из-за неисправности или неправильной эксплуатации осушителей |
| Снижение ресурса трансформатора за один сезон с неисправным осушителем | 5–10 лет | — |
Частые вопросы по теме (FAQ)
Какую главную функцию выполняет силикагелевый осушитель в системе трансформатора?
Основная задача устройства — предотвращение контакта горячего трансформаторного масла с влажным атмосферным воздухом. Осушитель устанавливается на расширительный бак (консерватор) и обеспечивает осушку воздуха, который засасывается в бак при охлаждении и сжатии масла (процесс «дыхания» трансформатора). Без него влажный воздух неизбежно попадал бы внутрь, вызывая снижение электрической прочности изоляции и ускоренное старение оборудования.
Почему для осушки используется именно силикагель, а не другие вещества?
Силикагель (двуокись кремния) является высокопористым адсорбентом с внутренней поверхностью до 800 м² на грамм. В отличие от химических осушителей (например, хлорида кальция), он не вступает в химическую реакцию с водой и не выделяет агрессивных продуктов коррозии. Механизм осушки основан на физическом поглощении (адсорбции) молекул воды, что делает его идеальным для длительной эксплуатации в маслонаполненном оборудовании.
Каковы критические последствия неисправности воздухоосушителя?
Неисправность или обход адсорбера ведет к прямому увлажнению масла. Это снижает пробивное напряжение масла с 50–60 кВ до значений ниже 20 кВ, ускоряет старение твердой изоляции (каждые 0,1% влажности от массы бумаги сокращают срок службы изоляции вдвое), вызывает образование шлама и коррозию металла. В устройствах РПН влага может спровоцировать взрыв при дуговом разряде. Даже один сезон с неисправным осушителем способен снизить ресурс трансформатора на 5–10 лет.
Как визуально определить, что силикагель в осушителе насыщен влагой и требует замены? Какова периодичность контроля?
Состояние силикагеля контролируют визуально через смотровое окно: индикаторный силикагель (содержащий хлорид кобальта) меняет цвет с синего (активное состояние) на розовый (насыщение влагой). Согласно ПТЭЭП, замена требуется при изменении цвета более чем на 50% объема. Периодичность контроля — не реже одного раза в месяц, а в периоды резких сезонных колебаний температуры — еженедельно.
Каковы нормы влажности трансформаторного масла и какая точка росы считается нормальной для воздуха на выходе из осушителя?
Согласно нормам IEC 60296 и ГОСТ 982-80, содержание влаги в масле должно составлять не более 0,001% (10 ppm) для класса напряжения до 220 кВ и не более 0,0005% (5 ppm) для более высоких классов. Воздух после осушителя должен иметь точку росы минус 40 °C и ниже. Для трансформаторов 110 кВ нормой является влажность масла не более 10 ppm, для 220 кВ — не более 5 ppm (по методу Карла-Фишера).
