Цилиндры минераловатные кашированные фольгой: надежная изоляция для теплопунктов
Тепловые пункты представляют собой узлы распределения теплоносителя. От их корректной работы зависит эффективность всей системы отопления и горячего водоснабжения здания. Ключевым требованием к оборудованию в этих помещениях является минимизация тепловых потерь и защита персонала от ожогов.
Для решения этих задач применяются различные изоляционные материалы. Среди них особое место занимают минераловатные цилиндры с покрытием из алюминиевой фольги. Такая конструкция обеспечивает не только низкую теплопроводность, но и надежную пароизоляцию.
Конструкция и материалы изделия

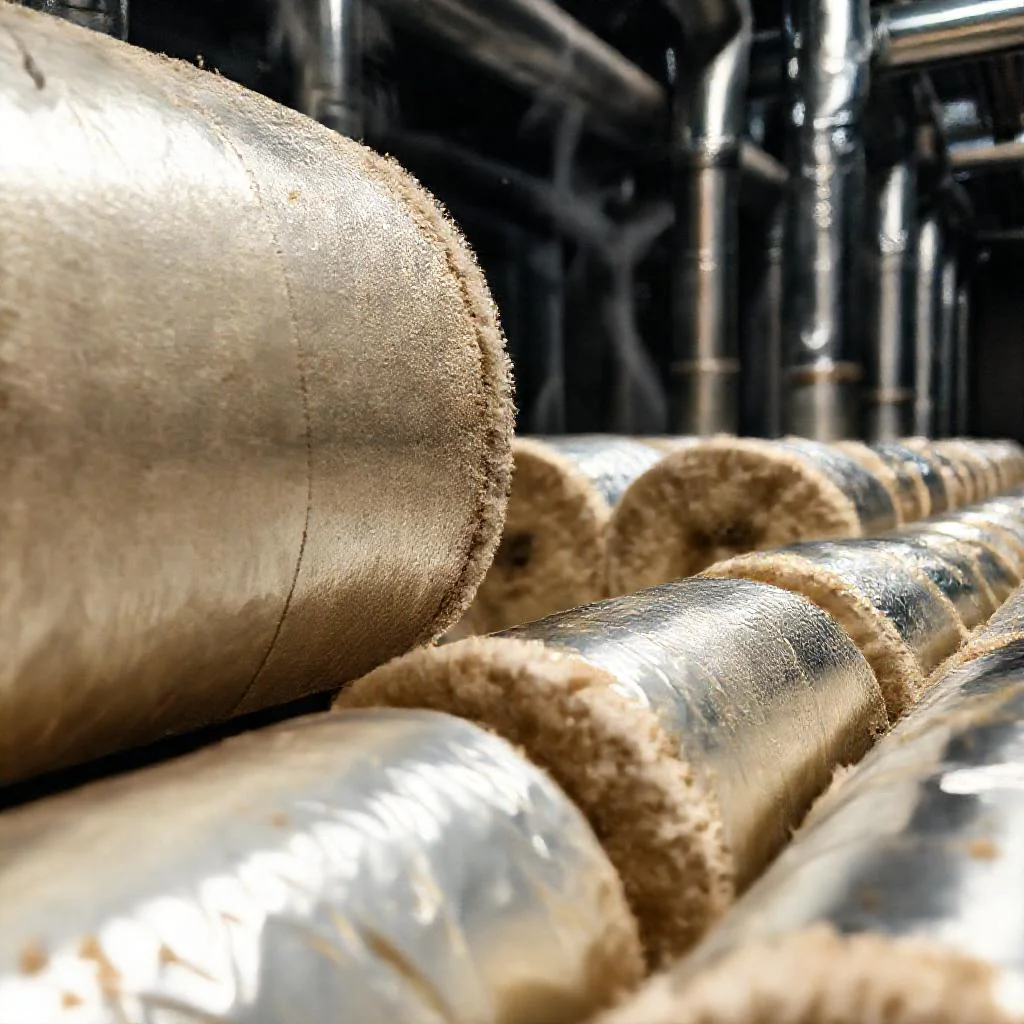

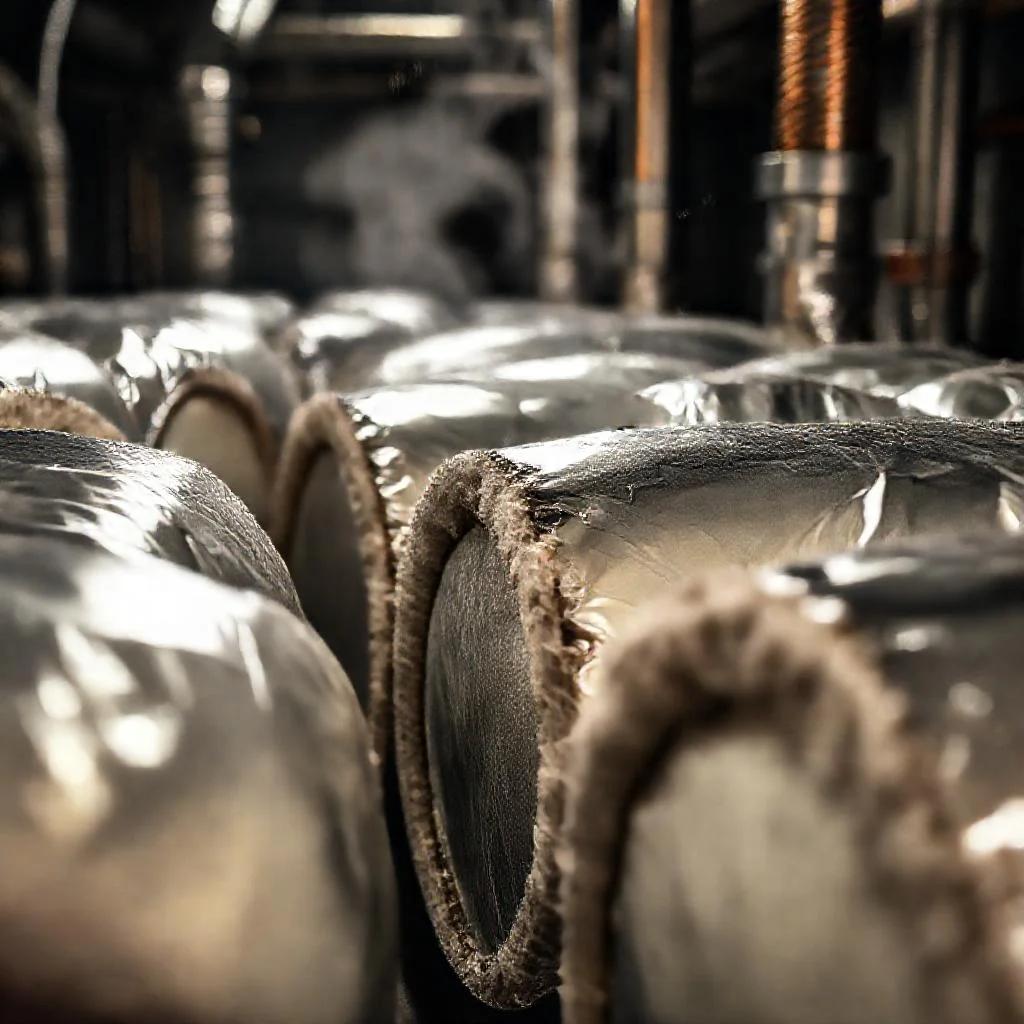

Минераловатный цилиндр представляет собой жесткую или полужесткую скорлупу из каменной ваты. Внутренний диаметр изделия строго соответствует наружному диаметру изолируемого трубопровода. Длина стандартного цилиндра обычно составляет 1 метр, что упрощает процесс монтажа на прямых участках.
В качестве сырья для производства используется горная порода базальтовой группы. Волокна формируются под воздействием высоких температур, что придает материалу огнестойкость. Связующим компонентом выступают термореактивные смолы, безопасные для человека при эксплуатации в нежилых помещениях.
Внешний слой из фольги выполняет несколько функций. Во-первых, он отражает инфракрасное излучение обратно в сторону трубы. Во-вторых, алюминиевая фольга служит барьером для водяного пара, предотвращая увлажнение волокнистой структуры.
Технические характеристики и преимущества
Коэффициент теплопроводности минераловатных цилиндров находится в диапазоне 0,033–0,040 Вт/(м·К) при средней температуре 25 °C. Это соответствует требованиям СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов». Показатель может незначительно варьироваться в зависимости от плотности материала.
Плотность цилиндров варьируется от 50 до 200 кг/м³. Для трубопроводов тепловых пунктов чаще всего выбирают изделия плотностью 80–120 кг/м³. Такая плотность обеспечивает достаточную механическую прочность без излишнего утяжеления конструкции.
Предел прочности на сжатие составляет не менее 10 кПа при 10-процентной деформации. Материал не дает значительной усадки при длительной эксплуатации. Важно отметить, что фольгированный слой защищает волокна от выдувания воздушными потоками вентиляции.
Группа горючести минераловатных цилиндров — НГ (негорючие). Максимальная температура применения достигает 650 °C для базового материала. Однако фольга может выдерживать нагрев до 300 °C без разрушения, что более чем перекрывает температурные режимы в тепловых пунктах.
Почему фольга критически важна для теплопункта
Влажность в помещении теплового пункта часто повышена из-за возможных протечек. Каменная вата без покрытия активно впитывает влагу. При увлажнении всего на 1% по объему теплопроводность материала возрастает на 5–10%. Фольгированный слой блокирует капиллярный подсос воды и диффузию пара.
Отражающая способность алюминиевой фольги достигает 95–97%. Это означает, что практически все тепловое излучение от трубы возвращается обратно. В сочетании с низкой теплопроводностью самой ваты такой эффект позволяет сократить потери тепла на 30-40% по сравнению с неизолированным трубопроводом.
Гладкая поверхность фольги облегчает очистку изоляции. В условиях теплового пункта это важно, так как на поверхности может оседать пыль. Кроме того, фольга устойчива к воздействию масел и химических реагентов, которые могут попадать в помещение.
Нормативные требования к изоляции в теплопунктах
Проектирование тепловой изоляции трубопроводов регламентируется СП 61.13330.2012. Документ устанавливает минимально допустимые толщины теплоизоляционного слоя для различных диаметров труб и температур теплоносителя. При температуре воды 100 °C и диаметре трубы 50 мм толщина изоляции должна составлять не менее 60 мм.
Правила технической эксплуатации тепловых энергоустановок (ПТЭ ТЭ) требуют, чтобы температура на поверхности изоляции не превышала 45 °C. Это обеспечивает безопасность обслуживающего персонала. Применение цилиндров с фольгой позволяет выполнить это требование при меньшей толщине слоя.
СНиП 41-01-2003 предписывает защиту тепловой изоляции от увлажнения. Фольгированный слой полностью решает эту задачу на прямых участках трубопроводов. Однако места соединений (стыки цилиндров) требуют дополнительной герметизации алюминиевым скотчем.
Технология монтажа цилиндров на трубопроводы
Перед монтажом необходимо очистить поверхность трубы от грязи и ржавчины. Цилиндры имеют продольный разрез, что позволяет надевать их на уже смонтированные трубопроводы. Края изделия снабжены замковым соединением «шип-паз» для плотного прилегания.
Процесс установки выглядит следующим образом. Цилиндр раскрывается по разрезу и надевается на трубу. Затем края соединяются в замок. Для фиксации изделия на вертикальных участках используются бандажи из оцинкованной стали. Шаг установки бандажей составляет 0,5–1 метр.
Торцевые стыки между соседними цилиндрами проклеиваются алюминиевым скотчем. Скотч должен быть шириной не менее 50 мм. Это обеспечивает герметичность стыка и сохраняет пароизоляционные свойства покрытия. Места примыкания к арматуре и фланцам изолируются фасонными изделиями из того же материала.
При монтаже на трубы с температурой теплоносителя выше 100 °C необходимо учитывать термическое расширение. В таких случаях цилиндры монтируются с зазором в стыках до 5 мм. Зазор заполняется минеральной ватой и закрывается фольгой.
Расчет толщины изоляции для типовых узлов
Для трубопроводов отопления в тепловом пункте с температурой подачи 95 °C расчетная толщина изоляции составляет:
- Для труб диаметром 25 мм — не менее 40 мм.
- Для труб диаметром 50 мм — не менее 60 мм.
- Для труб диаметром 100 мм — не менее 80 мм.
- Для труб диаметром 200 мм и более — не менее 100 мм.
Данные значения соответствуют рекомендациям СП 61.13330.2012 для нормируемой плотности теплового потока. Применение фольги позволяет уменьшить указанные толщины на 10-15% без потери эффективности. Однако окончательное решение всегда принимается проектной организацией.
Долговечность и эксплуатация
Срок службы минераловатных цилиндров при правильном монтаже составляет не менее 25 лет. Материал не подвержен гниению, появлению плесени и грибка. Фольга сохраняет свои отражающие свойства в течение всего срока эксплуатации при условии механической целостности.
Рекомендуется проводить ежегодный осмотр изоляции в тепловых пунктах. Особое внимание уделяется состоянию фольги на стыках и в местах крепления бандажей. При повреждении фольги необходимо восстановить герметичность с помощью алюминиевого скотча.
В случае локального увлажнения изоляции (например, при прорыве трубы) поврежденный участок подлежит замене. Сушка намокшей минеральной ваты не допускается, так как влага необратимо снижает ее теплоизоляционные свойства.
Экономическая эффективность применения
Стоимость минераловатных цилиндров с фольгой выше, чем у обычных без покрытия. Однако разница окупается за счет снижения тепловых потерь. Экономия тепловой энергии на одном тепловом пункте может составлять от 5 до 15 Гкал в год, в зависимости от протяженности трубопроводов.
Простота монтажа снижает трудозатраты. Для установки цилиндров не требуется специальных навыков. Один работник может изолировать до 30 метров трубопровода за смену. Это значительно быстрее, чем нанесение обмазочной изоляции или монтаж матов с последующей обшивкой.
Отсутствие коррозии под изоляцией (КПИ) является дополнительным преимуществом. Фольга не вступает в химическую реакцию с металлом трубы. Это увеличивает срок службы самого трубопровода и сокращает затраты на ремонт.
Сравнение с альтернативными материалами
Пенополиуретановые скорлупы (ППУ) имеют меньшую теплопроводность, чем минеральная вата. Однако ППУ горюч (группа Г1-Г4) и имеет ограничения по применению в тепловых пунктах. При горении пенополиуретан выделяет токсичные вещества.
Вспененный каучук имеет хорошие пароизоляционные свойства, но его стоимость выше. Каучук также горюч и требует обязательной защиты от механических повреждений. При температуре теплоносителя выше 110 °C происходит его термическая деструкция.
Стекловата дешевле, но дает большую усадку. В процессе эксплуатации толщина слоя уменьшается, и тепловая защита ухудшается. Стекловолокно раздражает кожу и органы дыхания, что усложняет монтаж.
Минераловатные цилиндры выигрывают по совокупности факторов: негорючесть, стабильность формы, удобство монтажа и доступная цена. Фольга усиливает эти достоинства, добавляя пароизоляцию и отражающую способность.
Особенности выбора для конкретных условий
При выборе цилиндров учитывается температура теплоносителя. Для горячего водоснабжения (до 75 °C) подходят любые типы минеральной ваты. Для паропроводов (свыше 150 °C) требуются цилиндры с повышенной термостойкостью и специальным связующим.
В помещениях с высокой влажностью (подвалы, приямки) рекомендуется использовать цилиндры с усиленной фольгой. Толщина фольги должна составлять не менее 30 мкм. Дешевая фольга 15-20 мкм может повредиться при монтаже.
Для трубопроводов большого диаметра (от 273 мм) применяются сегменты, а не цельные цилиндры. Сегменты укладываются в несколько слоев с перекрытием швов. Каждый слой фиксируется бандажами и проклеивается скотчем.
Заключение
Цилиндры минераловатные кашированные фольгой являются оптимальным решением для изоляции трубопроводов в тепловых пунктах. Они сочетают негорючесть, низкую теплопроводность, долговечность и простоту монтажа. Фольга защищает утеплитель от влаги и усиливает теплоотражающий эффект.
Соблюдение нормативных требований при выборе и установке гарантирует надежную работу системы теплоснабжения. Технический регламент, правильный расчет толщины и качественный монтаж позволяют минимизировать эксплуатационные расходы. Применение таких цилиндров оправдано с инженерной и экономической точек зрения для объектов любого масштаба.
Сводная таблица данных
В таблице ниже приведены основные технические характеристики, нормативные требования и расчетные параметры для цилиндров минераловатных кашированных фольгой, применяемых для изоляции труб в теплопунктах. Все данные строго соответствуют тексту статьи.
| Параметр / Характеристика | Значение / Диапазон | Примечание (из статьи) |
|---|---|---|
| Коэффициент теплопроводности | 0,033–0,040 Вт/(м·К) | При средней температуре 25 °C. Соответствует СП 61.13330.2012. |
| Плотность материала | 50–200 кг/м³ | Для теплопунктов чаще выбирают 80–120 кг/м³. |
| Предел прочности на сжатие | Не менее 10 кПа | При 10-процентной деформации. |
| Группа горючести | НГ (негорючие) | — |
| Максимальная температура применения (материал) | 650 °C | Для базового материала (каменная вата). |
| Максимальная температура применения (фольга) | 300 °C | Без разрушения. |
| Отражающая способность фольги | 95–97% | Возврат теплового излучения. |
| Срок службы | Не менее 25 лет | При правильном монтаже. |
| Снижение тепловых потерь (сравнение с неизолированным трубопроводом) | 30–40% | Благодаря фольге и низкой теплопроводности. |
| Увеличение теплопроводности при увлажнении на 1% | 5–10% | Подчеркивает важность пароизоляции (фольги). |
| Требование ПТЭ ТЭ к температуре на поверхности изоляции | Не более 45 °C | Для безопасности персонала. |
| Минимальная толщина изоляции (температура воды 100 °C, диаметр 50 мм) | 60 мм | По СП 61.13330.2012. |
| Расчетная толщина изоляции для труб (t=95 °C): | По рекомендациям СП 61.13330.2012. | |
| — Диаметр 25 мм | Не менее 40 мм | |
| — Диаметр 50 мм | Не менее 60 мм | |
| — Диаметр 100 мм | Не менее 80 мм | |
| — Диаметр 200 мм и более | Не менее 100 мм | |
| Возможное уменьшение толщины при использовании фольги | 10–15% | Без потери эффективности (решение принимает проектная организация). |
| Толщина фольги для влажных помещений | Не менее 30 мкм | Рекомендация для подвалов и приямков. |
| Ширина алюминиевого скотча для стыков | Не менее 50 мм | Для герметичности. |
| Шаг установки бандажей на вертикальных участках | 0,5–1 метр | Для фиксации цилиндров. |
| Зазор в стыках при t выше 100 °C (терморасширение) | До 5 мм | Заполняется минеральной ватой и закрывается фольгой. |
| Экономия тепловой энергии на одном теплопункте в год | 5–15 Гкал | В зависимости от протяженности сетей. |
| Производительность монтажа | До 30 метров за смену | На одного работника. |
Частые вопросы по теме (FAQ)
Каков коэффициент теплопроводности цилиндров и как фольга влияет на теплопотери?
Согласно данным из статьи, коэффициент теплопроводности минераловатных цилиндров находится в диапазоне 0,033–0,040 Вт/(м·К) при средней температуре 25 °C. Отражающая способность алюминиевой фольги достигает 95–97%, что в сочетании с низкой теплопроводностью ваты позволяет сократить потери тепла на 30–40% по сравнению с неизолированным трубопроводом.
Какую толщину изоляции необходимо выбрать для труб в теплопункте при температуре теплоносителя 95 °C?
В статье приведены расчетные значения толщины изоляции для трубопроводов отопления с температурой подачи 95 °C, соответствующие рекомендациям СП 61.13330.2012: для труб диаметром 25 мм — не менее 40 мм, для труб диаметром 50 мм — не менее 60 мм, для труб диаметром 100 мм — не менее 80 мм, для труб диаметром 200 мм и более — не менее 100 мм. Применение фольги позволяет уменьшить указанные толщины на 10–15% без потери эффективности, но окончательное решение принимается проектной организацией.
Почему фольгированное покрытие обязательно для тепловых пунктов?
Фольгированный слой выполняет несколько критических функций. Он блокирует капиллярный подсос воды и диффузию пара, так как влажность в теплопункте часто повышена. При увлажнении каменной ваты всего на 1% по объему теплопроводность материала возрастает на 5–10%. Кроме того, фольга отражает инфракрасное излучение обратно к трубе, а её гладкая поверхность устойчива к маслам и химическим реагентам, облегчая очистку от пыли.
Каков срок службы минераловатных цилиндров с фольгой и как их правильно обслуживать?
Срок службы изделий при правильном монтаже составляет не менее 25 лет. Рекомендуется проводить ежегодный осмотр изоляции, уделяя особое внимание состоянию фольги на стыках и в местах крепления бандажей. При повреждении фольги необходимо восстановить герметичность с помощью алюминиевого скотча. Локальное увлажнение изоляции (например, из-за прорыва трубы) требует замены повреждённого участка, так как сушка намокшей минеральной ваты не допускается.
Чем минераловатные цилиндры с фольгой лучше пенополиуретановых (ППУ) скорлуп для изоляции труб в теплопунктах?
Согласно статье, ППУ-скорлупы имеют меньшую теплопроводность, но они горючи (группа Г1-Г4) и при горении выделяют токсичные вещества. Минераловатные цилиндры относятся к группе горючести НГ (негорючие), что является ключевым преимуществом для тепловых пунктов. Каменная вата также не дает значительной усадки при длительной эксплуатации и стабильно сохраняет форму, в отличие от стекловаты, и не разрушается при температурах до 650 °C (для базового материала), тогда как каучук подвержен термической деструкции выше 110 °C.
