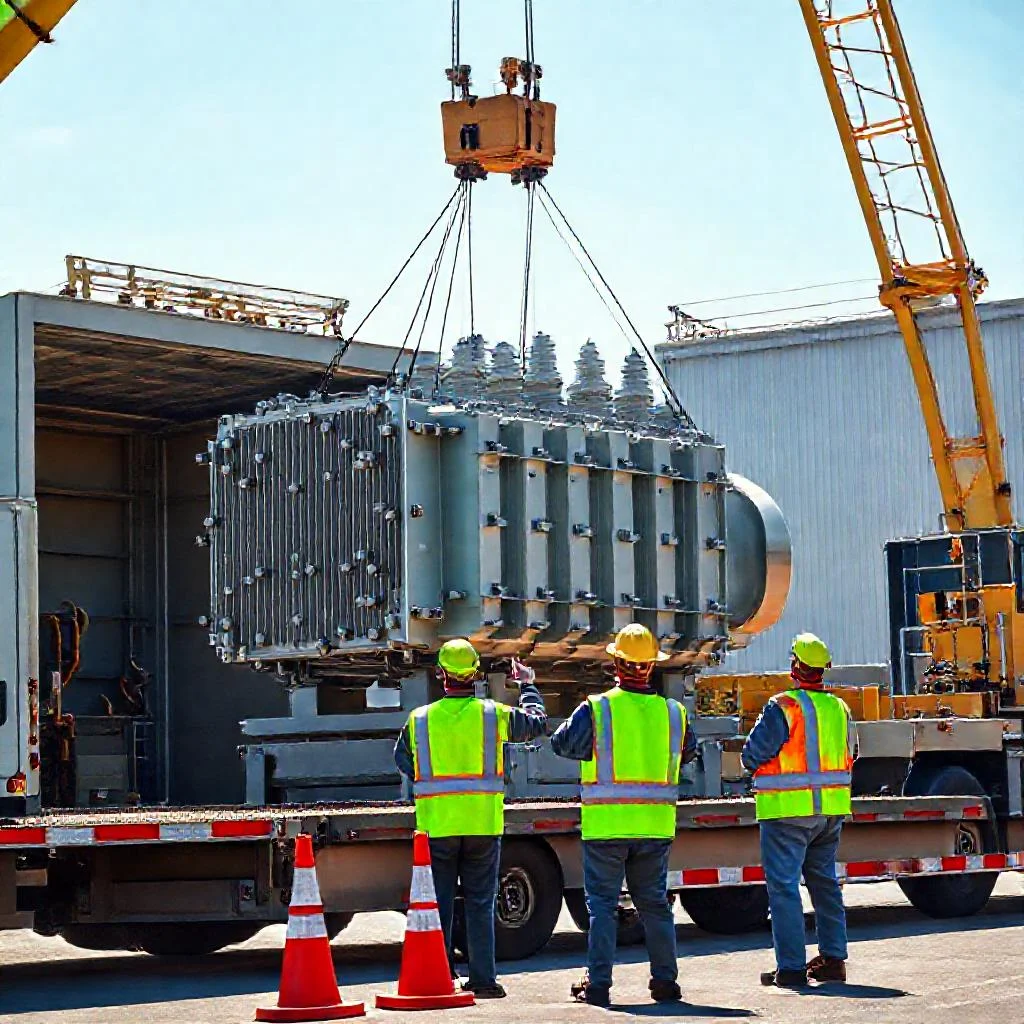

Безопасность при разгрузке тяжелых трансформаторов с помощью автокранов
Разгрузка силовых трансформаторов — одна из наиболее ответственных операций в логистике энергетического оборудования. Вес современных трансформаторов может достигать нескольких сотен тонн, а их конструкция крайне чувствительна к динамическим нагрузкам, ударам и перекосам. Ошибка при строповке или нарушение технологии подъема приводят не только к порче дорогостоящего актива, но и к серьезным авариям с риском для жизни персонала.
Обеспечение безопасности при разгрузке требует строгого соблюдения нормативных документов, точных инженерных расчетов и жесткой дисциплины на площадке. Ниже приведены ключевые аспекты, которые необходимо контролировать на каждом этапе работ.
Оценка исходных данных и подготовка площадки
Любая операция начинается с анализа документации. Перед прибытием крана необходимо изучить паспорт трансформатора, где указаны фактические габариты, масса, расположение центра тяжести и точки строповки. Производитель часто наносит маркировку на корпус, но полагаться только на нее нельзя — данные сверяются с сопроводительными документами.
Состояние площадки играет решающую роль. Грунт должен быть спланирован и уплотнен до несущей способности не менее 2,5–3 кг/см² для легких трансформаторов и до 5–6 кг/см² для тяжелых (массой свыше 100 тонн). В дождливый сезон или на слабых грунтах обязательно используются бетонные плиты или дорожные покрытия из железобетонных блоков. Уклон площадки не должен превышать 2 градусов в любом направлении.
Особое внимание уделяется зоне размещения выносных опор автокрана. Каждая опора устанавливается строго на выравнивающую подкладку (шпалу или металлический лист) площадью не менее 1–1,5 м². Это предотвращает провал опоры и опрокидывание крана в процессе разгрузки.
Выбор автокрана и расчет грузоподъемности
Автокран подбирается с запасом грузоподъемности не менее 25–30% от фактической массы трансформатора. Например, для агрегата весом 80 тонн требуется кран грузоподъемностью не менее 100 тонн. Расчет ведется по грузовысотной характеристике для конкретного вылета стрелы и угла наклона — именно эти параметры определяют реальную допустимую нагрузку, а не паспортный максимум машины.
Обязательно учитывается масса такелажной оснастки: стропов, траверс и захватов. Если суммарный вес оснастки составляет 2 тонны, то кран должен поднимать не 80, а 82 тонны плюс запас безопасности. Работа на пределе грузоподъемности категорически запрещена.
При разгрузке трансформатора с низкорамного трала или железнодорожной платформы необходимо проверить высоту подъема крюка. Расстояние от крюка до верхней точки трансформатора должно позволять беспрепятственно снять оборудование с транспортного средства без касания стрелы или оголовка платформы.
Правила строповки и применение траверс
Трансформаторы редко имеют удобные рым-болты, рассчитанные на полную массу. Чаще всего корпус оснащен только монтажными проушинами, которые предназначены для подъема порожнего остова. Для разгрузки полностью собранного и залитого маслом трансформатора применяются специальные траверсы, которые охватывают корпус снизу или фиксируются за специальные опорные площадки.
Использование четырехветвевых стропов без траверсы недопустимо, так как невозможно гарантировать равномерное натяжение всех ветвей. Даже незначительный перекос создает концентрацию нагрузки на одной точке, что может разрушить проушину или вызвать раскачивание груза.
Стропы должны быть маркированы паспортной грузоподъемностью и иметь действующее свидетельство об испытаниях. Угол между ветвями стропа при подъеме не должен превышать 60 градусов. Превышение угла резко увеличивает натяжение в каждой ветви и снижает фактический коэффициент безопасности.
Скорость подъема и контроль динамических нагрузок
Подъем трансформатора с поверхности платформы должен выполняться максимально плавно. Рывки создают кратковременные перегрузки, которые могут достигать 1,5–2-кратного значения от веса груза. Гидравлическая система крана требует настройки режима микроподачи — минимально возможная скорость подъема снижает риск раскачки и потери устойчивости.
После отрыва груза от платформы на высоту 10–15 см необходимо сделать паузу для проверки: контроля горизонтальности корпуса, натяжения всех ветвей стропов и отсутствия касаний трансформатора о части трала или крана. Только после этой визуальной проверки можно продолжать подъем.
Запрещены любые резкие движения стрелой, развороты крана на скорости и одновременное совмещение операций подъема с поворотом платформы. Каждое движение должно быть разделено во времени — сначала подъем на заданную высоту, затем остановка, потом поворот и остановка, далее опускание.
Специфика работы с маслонаполненным оборудованием
Герметичность трансформатора нарушается при любом критическом наклоне. Масло может вытечь через уплотнения или дыхательный клапан, что приведет к потере изоляционных свойств и дорогостоящему ремонту. Поэтому угол наклона корпуса при разгрузке не должен превышать 2–3 градуса. Для контроля используется строительный уровень, закрепленный на верхней плоскости корпуса.
В зимнее время масло густеет, что меняет центр тяжести. Если трансформатор транспортировался при отрицательных температурах, его необходимо выдержать в теплом помещении не менее 24 часов до разгрузки, либо применять подогрев. Подъем холодного трансформатора с вязким маслом недопустим, так как смещение жидкой фазы внутри бака создает непредсказуемый крен.
Командная работа и сигнализация
Разгрузкой руководит один специалист — стропальщик-сигнальщик, имеющий удостоверение и опыт работы с тяжелыми грузами. Все остальные работники (водитель автокрана, помощники, представители заказчика) выполняют только его команды. Использование радиостанций с гарнитурой обязательно, так как голосовая связь в условиях шума строительной площадки ненадежна.
Система жестов или флажков должна быть согласована до начала работ и известна каждому участнику. Запрещается подавать команды голосом или жестами одновременно с двух сторон — это создает путаницу и риск ошибочного движения крана.
Работники не должны находиться под грузом или в зоне возможного падения трансформатора на расстоянии ближе 10 метров от габарита груза. Исключение составляет только стропальщик, выполняющий отцепку стропов, но только после полной остановки крана и фиксации груза на опорах.
Фиксация трансформатора после разгрузки
Опускание трансформатора на фундамент или монтажную площадку производится на заранее подготовленные опоры — домкраты или стапельные балки. Недопустимо удерживать трансформатор только на стропах во время проверки положений. После того как корпус установлен на опоры и нагрузка снята со строп, необходимо закрепить оборудование от опрокидывания. Для этого используются металлические упоры или страховочные тросы.
Трансформатор остается неустойчивым, пока не закреплен с помощью проектных анкерных болтов или клиновых фиксаторов. Оставлять оборудование в подвешенном состоянии или на временных подкладках без фиксации на длительное время (даже на час) категорически запрещается. Изменение погоды, ветер или вибрация рядом работающей техники могут вызвать смещение.
Особые условия при разгрузке в стесненном пространстве
Работа вблизи стен зданий, линий электропередачи или других объектов требует дополнительных мер. Вылет стрелы может быть ограничен, а угол поворота платформы — неполным. В таких условиях кран устанавливается по тщательно выверенной схеме, а его траектория движения груза рассчитывается заранее.
Опасность представляют воздушные линии электропередачи. Даже при отключенном напряжении работа под ними запрещается, если расстояние в свету до проводов меньше 2 метров. В случае наличия действующей ЛЭП разгрузка возможна только с письменного разрешения владельца сети и при назначении наблюдателя, контролирующего габарит приближения стрелы.
Заключительная проверка и документация
После завершения разгрузки проводится осмотр такелажного оборудования. Стропы и траверсы проверяются на предмет деформаций, трещин и износа. Записываются показания свидетелей о фактической массе, условиях подъема и любых нештатных ситуациях. Акт выполненных работ подписывается всеми ответственными лицами.
Соблюдение технологии разгрузки тяжелых трансформаторов — это не формальность, а прямая гарантия сохранности оборудования и безопасности людей. Пренебрежение хотя бы одним этапом расчета или контроля может привести к необратимым последствиям, цена которых измеряется не только деньгами, но и человеческими жизнями.
Сводная таблица данных
В таблице ниже приведены ключевые параметры безопасности, нормативные требования и характеристики, регламентирующие процесс разгрузки тяжелых трансформаторов с помощью автокранов. Данные систематизированы по этапам работ и строго соответствуют цифрам и требованиям, указанным в тексте статьи.
| Параметр / Этап работ | Нормативное значение / Требование | Примечание / Условие применения |
|---|---|---|
| Несущая способность грунта (легкие трансформаторы) | Не менее 2,5–3 кг/см² | Грунт должен быть спланирован и уплотнен. |
| Несущая способность грунта (тяжелые трансформаторы, массой свыше 100 тонн) | До 5–6 кг/см² | В дождливый сезон или на слабых грунтах обязательно используются бетонные плиты или дорожные покрытия. |
| Максимальный уклон площадки | Не более 2 градусов | В любом направлении. |
| Площадь выравнивающей подкладки под выносную опору автокрана | Не менее 1–1,5 м² | Устанавливается под каждую опору. Материал: шпала или металлический лист. |
| Запас грузоподъемности автокрана | Не менее 25–30% от фактической массы трансформатора | Пример: для агрегата весом 80 тонн требуется кран грузоподъемностью не менее 100 тонн. |
| Учет массы такелажной оснастки | Обязателен (пример: оснастка 2 тонны) | Кран должен поднимать массу трансформатора + массу оснастки + запас безопасности. |
| Максимальный угол между ветвями стропа | Не должен превышать 60 градусов | Превышение угла увеличивает натяжение в каждой ветви и снижает коэффициент безопасности. |
| Динамические перегрузки при рывках | Могут достигать 1,5–2-кратного значения от веса груза | Требуется режим микроподачи для плавного подъема. |
| Высота паузы для контроля после отрыва груза | 10–15 см | Необходима для проверки горизонтальности, натяжения стропов и отсутствия касаний. |
| Допустимый угол наклона корпуса маслонаполненного трансформатора | Не более 2–3 градуса | Контролируется строительным уровнем. Превышение ведет к утечке масла. |
| Время выдержки трансформатора в тепле при отрицательных температурах до разгрузки | Не менее 24 часов | Или применение подогрева. Подъем холодного трансформатора с вязким маслом недопустим. |
| Безопасное расстояние нахождения людей от габарита груза | Не ближе 10 метров | Зона возможного падения. Исключение — стропальщик при отцепке после полной остановки и фиксации груза. |
| Минимальное расстояние до проводов воздушной ЛЭП (при отключенном напряжении) | Меньше 2 метров (запрет работы) | При наличии действующей ЛЭП требуется письменное разрешение владельца сети и наблюдатель. |
Частые вопросы по теме (FAQ)
Какой запас грузоподъемности автокрана обязателен при разгрузке тяжелого трансформатора?
Автокран необходимо подбирать с запасом грузоподъемности не менее 25–30% от фактической массы трансформатора. Например, для агрегата весом 80 тонн требуется кран грузоподъемностью не менее 100 тонн. Расчет ведется по грузовысотной характеристике для конкретного вылета стрелы и угла наклона, а не по паспортному максимуму машины. Также обязательно учитывается масса такелажной оснастки (стропов, траверс), так как кран должен поднимать общий вес груза и оснастки плюс запас безопасности.
Какие требования предъявляются к состоянию площадки для установки автокрана?
Грунт должен быть спланирован и уплотнен до несущей способности не менее 2,5–3 кг/см² для легких трансформаторов и до 5–6 кг/см² для тяжелых (массой свыше 100 тонн). Уклон площадки не должен превышать 2 градусов в любом направлении. Каждая выносная опора автокрана устанавливается строго на выравнивающую подкладку площадью не менее 1–1,5 м² для предотвращения провала опоры и опрокидывания крана.
Почему для подъема трансформатора обязательно использовать траверсу, а не обычные четырехветвевые стропы?
Использование четырехветвевых стропов без траверсы недопустимо, так как невозможно гарантировать равномерное натяжение всех ветвей. Даже незначительный перекос создает концентрацию нагрузки на одной точке, что может разрушить проушину или вызвать раскачивание груза. Трансформаторы редко имеют удобные рым-болты, рассчитанные на полную массу, поэтому применяются специальные траверсы, которые охватывают корпус снизу или фиксируются за опорные площадки.
Как контролируется безопасный угол наклона корпуса маслонаполненного трансформатора?
Угол наклона корпуса при разгрузке не должен превышать 2–3 градуса. Это критично, так как при превышении этих значений масло может вытечь через уплотнения или дыхательный клапан, что приведет к потере изоляционных свойств и дорогостоящему ремонту. Для контроля используется строительный уровень, закрепленный на верхней плоскости корпуса.
На каком расстоянии от груза должны находиться работники во время разгрузки?
Работники не должны находиться под грузом или в зоне возможного падения трансформатора на расстоянии ближе 10 метров от габарита груза. Исключение составляет только стропальщик, выполняющий отцепку стропов, но только после полной остановки крана и фиксации груза на опорах.
