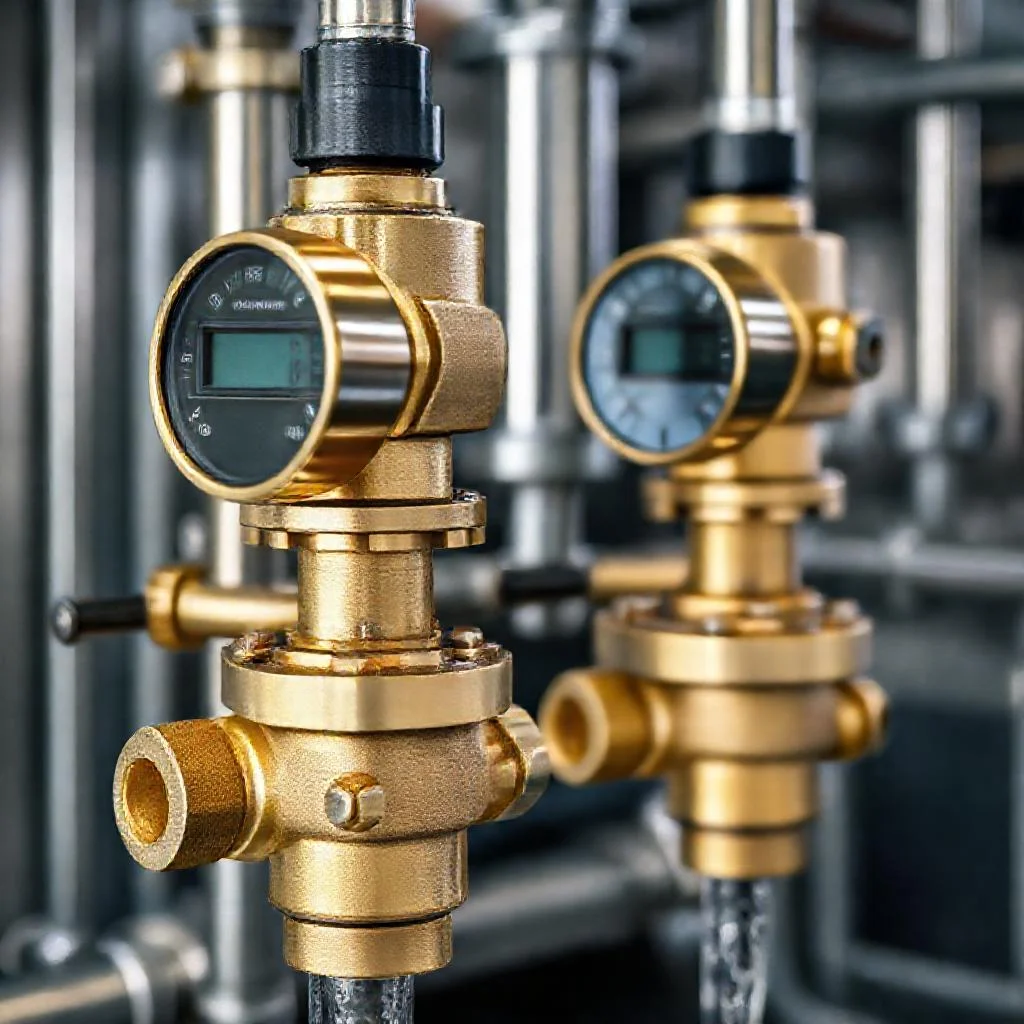

Балансировочные клапаны с расходомерами для гидравлической увязки контуров системы

Балансировочные клапаны с расходомерами для гидравлической увязки контуров системы

Любая гидравлическая система отопления или охлаждения представляет собой сеть трубопроводов с различной длиной и гидравлическим сопротивлением. Без точной настройки теплоноситель всегда будет двигаться по пути наименьшего сопротивления. Это приводит к перегреву ближних помещений и недостатку тепла в удаленных. Устройство, решающее эту проблему, называется балансировочным клапаном. В данной статье рассматривается технически совершенная версия этого устройства — клапан со встроенным или пристыкованным расходомером.

Зачем нужна гидравлическая балансировка

Гидравлическая увязка — это процесс распределения расхода теплоносителя по всем ветвям системы строго в соответствии с проектом. Если расход воды через радиатор превышает расчетный на 10%, помещение перетапливается, а котел работает в режиме частых тактов. Если расход ниже нормы, мощность радиатора падает, и температура в комнате не достигает заданной.

Балансировка требуется в следующих случаях:

• Наличие нескольких стояков или тупиковых ветвей различной протяженности.
• Подключение радиаторов в однотрубной системе с байпасами.
• Сборка теплоаккумулятора или буферной емкости с несколькими контурами.
• Работа теплых полов в связке с радиаторным отоплением.
• Использование системы «коллектор-лучи» с разной длиной петель.

Конструкция клапана с расходомером

Стандартный балансировочный клапан состоит из корпуса со штуцерами для измерительного оборудования. Версия с расходомером отличается тем, что измерительное устройство является частью конструкции или устанавливается в специальное гнездо. Расходомер представляет собой прозрачную колбу с поплавком (ротаметр) либо манометрический узел для тарированного измерения перепада давления.

Основные элементы конструкции:

• Латунный или стальной корпус с наружной или внутренней резьбой.
• Золотник с конусной формой штока, обеспечивающий линейное изменение гидравлического сопротивления.
• Штурвал для ручной регулировки с фиксацией положения.
• Измерительная колба с градуированной шкалой и поплавком.
• Дренажный кран для слива теплоносителя из контролируемого участка.

Модели с поплавковым ротаметром удобны тем, что не требуют подключения внешних манометров и дифференциального датчика. Пользователь сразу видит текущий расход жидкости в литрах в минуту. Важно понимать: точность таких устройств напрямую зависит от чистоты теплоносителя и отсутствия в нем пузырьков воздуха.

Принцип работы и настройка

Процесс настройки клапана с расходомером значительно проще, чем классического клапана с обычными ниппелями. Мастеру не нужно подключать два манометра и вычислять разницу давлений. Достаточно вращать штурвал до момента, пока поплавок не установится на уровне требуемого расхода.

Порядок настройки типовой системы:

1. Определить проектное значение расхода для каждого контура (в л/мин или м³/ч).
2. Полностью открыть балансировочный клапан на самом «тяжелом» (дальнем) участке.
3. Поочередно регулировать клапаны на других ветках, ориентируясь на показания шкалы.
4. Вернуться к первому клапану и подкорректировать его с учетом изменившегося общего давления насоса.
5. Зафиксировать положение каждого штока стопорным винтом или защелкой.

При работе с расходомером важно учитывать вязкость теплоносителя. Антифриз с высокой вязкостью создает большее сопротивление и снижает всплывающую способность поплавка. Для систем на гликолевых растворах рекомендуется использовать клапаны с пересчитанной шкалой или вносить поправочный коэффициент, указанный заводом-изготовителем.

Преимущества и ограничения

Применение балансировочных клапанов с расходомерами дает существенный выигрыш во времени монтажа и пусконаладки. Инженеру не нужно обладать высокой квалификацией для проведения гидравлических тестов. С другой стороны, такие устройства не лишены недостатков:

• Поплавковый ротаметр создает дополнительное гидравлическое сопротивление.
• Ограничения по рабочей температуре (обычно до +110 °C).
• Необходимость строго горизонтальной установки для корректной работы поплавка.
• Зависимость чистоты показаний от наличия магнитных частиц и взвесей.
• Более высокая стоимость по сравнению с обычными ручными клапанами.

Клапаны с расходомером категорически не рекомендуется устанавливать на подачу твердотопливного котла или на участки систем, где температура регулярно превышает +120 °C. В таких случаях используется отдельная измерительная арматура с внешним подключением манометров.

Типы расходомеров по методу установки

На рынке представлено два конструктивно различных подхода к интеграции измерителя расхода в клапан.

Встроенные ротаметры (моноблочные)

Измерительный элемент полностью находится внутри корпуса клапана. Устройство компактно, имеет один корпус и два патрубка для врезки в трубопровод. Такая конструкция исключает возможность протечек между корпусом и расходомером. Однако ремонт и очистка колбы затруднены. При выходе из строя поплавка приходится менять клапан целиком.

Съемные измерители (накидные блоки)

Расходомер выполнен в виде отдельного блока, который монтируется на штуцеры клапана. Преимущество такого решения — возможность снять измеритель на время проведения сварочных работ или промывки системы. Съемные блоки часто оснащаются запорными шаровыми кранами, что позволяет демонтировать узел без слива теплоносителя из магистрали.

Съемные блоки дешевле в обслуживании. Завод-изготовитель обычно предоставляет таблицы с поправками для разных положений расходомера (горизонтальное, вертикальное, наклонное). Многие современные модели поддерживают беспроводную передачу данных на контроллер умного дома.

Нормы и требования к монтажу

Для корректного измерения расхода необходимо соблюдать требования к прямым участкам трубы до и после расходомера. Минимальная длина прямого участка перед клапаном составляет 5 диаметров условного прохода (DN), после клапана — 2 диаметра. Это правило обеспечивает ламинарный характер потока без турбулентных завихрений.

Монтаж клапана производится строго по стрелке направления потока, нанесенной на корпус. Направление стрелки должно совпадать с движением теплоносителя. Фиксация штока в установленном положении обязательна, так как вибрация от циркуляционного насоса способна постепенно изменить предустановку.

Если система отопления запроектирована с попутным движением теплоносителя (петля Тихельмана), балансировка требуется только на ответвлениях с длиной, отличающейся от соседних более чем на 20%. Во всех остальных случаях предварительные настройки клапанов рассчитываются исходя из тепловой мощности каждого потребителя.

Современные цифровые расходомеры

Классические ротаметры уступают место цифровым измерителям, работающим по принципу измерения перепада давления на диафрагме или ультразвуковому зондированию. Эти устройства не содержат движущихся частей и нечувствительны к типу теплоносителя. Информация о расходе выводится на жидкокристаллический дисплей встроенного контроллера.

Цифровые клапаны способны передавать данные о текущем расходе, температуре и степени открытия в систему диспетчеризации здания. Это позволяет выполнять автоматическую гидравлическую увязку в режиме реального времени без участия человека. Недостаток технологических решений — высокая цена и потребность в электропитании (батарейное питание сменных элементов обычно хватает на 1–2 года эксплуатации).

Выбор клапана для конкретной задачи

При подборе устройства оцениваются три критически важных параметра: пропускная способность Kvs (м³/ч при полностью открытом клапане и перепаде давления 1 бар), диапазон измерений расходомера и класс точности. Для бытовых систем отопления типичный расход на один радиатор составляет от 0,5 до 4 л/мин. Для больших коллекторных узлов промышленных объектов расход достигает десятков кубометров в час.

Для систем теплого пола, где требуется точная регулировка малых расходов (менее 1 л/мин), предпочтительны клапаны с заводской предустановкой и тонкой ручной настройкой. На радиаторных контурах с панельными радиаторами достаточны модели со средним диапазоном регулировки.

Следует учитывать, что любой расходомер вносит свою погрешность. Допустимая погрешность для ротаметра промышленного класса составляет ±5% от полной шкалы. Для приборов бытовой серии погрешность может достигать ±10%. Это означает, что при целевом расходе 2 л/мин и максимальной шкале 10 л/мин фактический расход может отличаться на ±0,5 л/мин.

Распространенные ошибки при эксплуатации

• Установка ротаметра в перевернутом положении (поплавок падает на верхнюю крышку).
• Игнорирование воздушных пробок перед измерителем (расход ложно завышен).
• Монтаж клапана сразу после колена или тройника без прямого участка трубы.
• Затягивание уплотнений с чрезмерным усилием, приводящее к деформации корпуса.
• Применение полимерной ленты ФУМ на резьбовых соединениях, способной перекрыть проходное сечение.

Перед первым запуском после балансировки необходимо стравить воздух из верхних точек системы. Воздушные пузыри создают ложное сопротивление и искажают реальную картину гидравлических потерь. Регулировка клапанов должна выполняться только после полного заполнения системы теплоносителем и отключения циркуляционного насоса на время настройки.

Заключение

Балансировочные клапаны с расходомерами представляют собой эффективный инструмент для создания энергоэффективных систем отопления и холодоснабжения. Главное преимущество таких устройств — наглядность процесса настройки, не требующая применения сложных измерительных приборов. Отказ от балансировки ведет к перерасходу топлива в среднем на 15–25% и дискомфорту жильцов. Правильно подобранный и установленный клапан окупается за один отопительный сезон за счет снижения затрат на электроэнергию насосов и потребление газа или тепловой энергии.

Сводная таблица данных

В таблице ниже представлены ключевые сравнительные характеристики, технические параметры и классификация балансировочных клапанов с расходомерами, основанные исключительно на данных из статьи.

Параметр / Характеристика	Встроенные ротаметры (моноблочные)	Съемные измерители (накидные блоки)	Цифровые расходомеры
Конструкция	Измерительный элемент полностью внутри корпуса. Один корпус, два патрубка для врезки.	Отдельный блок, монтируемый на штуцеры клапана.	Не содержат движущихся частей. Работают по принципу измерения перепада давления на диафрагме или ультразвуковому зондированию.
Обслуживание и ремонт	Ремонт и очистка колбы затруднены. При выходе из строя поплавка — замена клапана целиком.	Дешевле в обслуживании. Возможность снять измеритель на время сварки или промывки. Часто оснащаются запорными кранами для демонтажа без слива теплоносителя.	Отсутствие движущихся частей снижает необходимость обслуживания. Требуют замены элементов питания (1–2 года).
Требования к монтажу	Необходимость строго горизонтальной установки для корректной работы поплавка.	Производитель предоставляет таблицы с поправками для разных положений (горизонтальное, вертикальное, наклонное).	Нечувствительны к типу теплоносителя и положению. Не содержат движущихся частей.
Температурные ограничения	Обычно до +110 °C. Категорически не рекомендуется устанавливать на подачу твердотопливного котла или при температуре регулярно выше +120 °C.	Не указаны отдельно, как часть системы следуют общим ограничениям для клапанов с расходомерами.	Не указаны отдельно, но превосходят ротаметры по устойчивости к типу среды.
Точность и погрешность	Зависит от чистоты теплоносителя и отсутствия пузырьков воздуха. Для ротаметра промышленного класса — ±5% от полной шкалы. Для бытовой серии — до ±10%.	Как часть системы, наследует погрешность ротаметрического метода измерения.	Не содержат движущихся частей, нечувствительны к типу теплоносителя (антифриз, вода), что повышает точность.
Функциональные возможности	Компактность, исключение протечек между корпусом и расходомером.	Многие современные модели поддерживают беспроводную передачу данных на контроллер умного дома.	Способны передавать данные о расходе, температуре и степени открытия в систему диспетчеризации. Возможна автоматическая гидравлическая увязка в реальном времени.
Стоимость	Высокая стоимость по сравнению с обычными ручными клапанами (общее ограничение для клапанов с расходомерами).	Дешевле в обслуживании (по сравнению с моноблочными).	Высокая цена, потребность в электропитании.
Типичное применение / Ограничения	Не рекомендуется для твердотопливных котлов и систем с температурой >120°C. Создает дополнительное гидравлическое сопротивление.	Применим там, где требуется демонтаж измерителя без слива системы (сварочные работы, промывка).	Системы, требующие автоматизации и диспетчеризации.

Примечание к таблице: Все данные о погрешности (±5% и ±10%), температурных ограничениях (+110 °C, +120 °C), типичных расходах (0,5–4 л/мин, менее 1 л/мин), требованиях к прямым участкам (5 DN до, 2 DN после) и прочие цифры строго соответствуют тексту статьи. Данные о монтаже, обслуживании и функционале обобщены на основе описания конструкции каждого типа расходомеров.

Частые вопросы по теме (FAQ)

Как работает балансировочный клапан с расходомером?

В отличие от обычного клапана, где нужны манометры для расчета, здесь настройка проще: вращайте штурвал, пока поплавок (ротаметр) не покажет нужный расход в литрах в минуту. Никаких вычислений — процесс настройки значительно проще, чем с классическим клапаном с ниппелями.

Какие есть ограничения у поплавковых ротаметров?

Поплавок работает корректно только при строго горизонтальной установке и при температуре не выше +110 °C. На точность влияет чистота теплоносителя: пузырьки воздуха и магнитные частицы искажают показания. Также такой расходомер создает дополнительное гидравлическое сопротивление и стоит дороже обычных ручных клапанов.

Можно ли ставить такой клапан на твердотопливный котел?

Нет, категорически не рекомендуется устанавливать клапаны с расходомером на подачу твердотопливного котла или на системы, где температура регулярно превышает +120 °C. Там применяется отдельная измерительная арматура с внешними манометрами.

Какая погрешность у этих клапанов и как ее учесть?

Допустимая погрешность промышленного ротаметра — ±5% от полной шкалы, а у бытовых серий — до ±10%. Это значит, что при целевом расходе 2 л/мин и шкале 10 л/мин, фактический расход может быть от 1,5 до 2,5 л/мин. Для точной настройки надо иметь это в виду.

Какие требования к монтажу перед клапаном?

До клапана минимальная длина прямого участка трубы — 5 диаметров условного прохода (DN), после — 2 диаметра, чтобы избежать турбулентности. Монтаж должен быть строго по стрелке на корпусе, и после настройки надо обязательно зафиксировать шток стопором.
