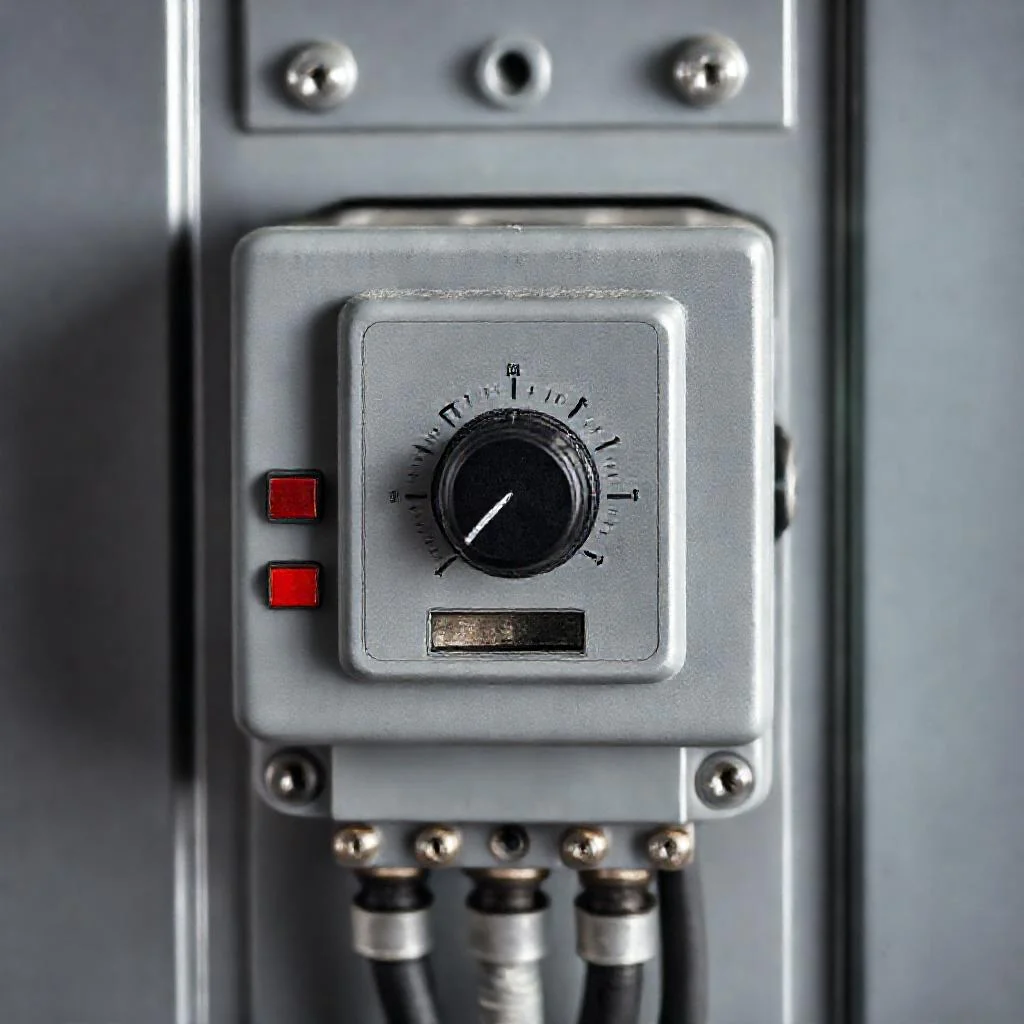

Автоматический выключатель защиты двигателя с регулировкой уставки теплового расцепителя

Автоматический выключатель защиты двигателя с регулировкой уставки теплового расцепителя

Автоматический выключатель защиты двигателя (часто обозначаемый как MСCB — Motor Circuit Breaker или просто «мотор-автомат») представляет собой специализированное коммутационное устройство. Этот аппарат предназначен для управления и защиты электрических двигателей с короткозамкнутым ротором от аварийных режимов работы. Главное отличие данного устройства от стандартного автоматического выключателя общего применения — это наличие регулируемой уставки теплового расцепителя. Такая регулировка позволяет точно настроить аппарат под номинальный ток конкретного электродвигателя, что критически важно для надежной работы.

Функциональное назначение и область применения

Устройство выполняет две основные задачи: коммутацию силовых цепей и защиту от двух наиболее распространенных видов аварий — перегрузки и короткого замыкания. В отличие от обычных автоматических выключателей, используемых в распределительных щитах, мотор-автоматы учитывают специфику пусковых режимов электродвигателей.

Пусковой ток асинхронного двигателя может превышать номинальный в 5–8 раз. Обычный автомат с фиксированной характеристикой (например, C или D) может ложно сработать при запуске. Специализированный выключатель защиты двигателя имеет электромагнитный расцепитель с регулируемой (или высокой фиксированной) кратностью срабатывания. Эта конструкция обеспечивает надежную защиту без ложных отключений во время пуска.

Типичные области применения таких устройств:

• Щиты управления станками и промышленным оборудованием.
• Системы кондиционирования и вентиляции (защита компрессоров и вентиляторов).
• Насосные станции и системы водоснабжения.
• Конвейерные линии и транспортеры.
• Дробилки, мельницы и другое тяжелое оборудование.

Конструкция и принцип работы теплового расцепителя

Тепловой расцепитель в данном типе выключателей основан на биметаллической пластине. Принцип действия прост и физически обоснован. Биметаллическая пластина состоит из двух слоев металлов с разными коэффициентами теплового расширения. Когда через пластину протекает ток, она нагревается. При нагреве один слой расширяется быстрее другого, что вызывает изгиб пластины.

Когда ток превышает номинальное значение в течение определенного времени, изгиб пластины становится достаточным для механического воздействия на расцепляющее устройство. Контакты выключателя размыкаются. Чем выше ток перегрузки, тем быстрее происходит нагрев и срабатывание. Эта зависимость называется «время-токовая характеристика».

Ключевая особенность мотор-автомата — это возможность регулировки уставки теплового расцепителя. Регулировка осуществляется поворотом специального колесика или винта на лицевой панели. Шкала регулировки обычно нанесена в амперах. Диапазон настройки может быть, например, от 4 до 6 А, от 10 до 14 А или от 22 до 32 А в зависимости от модели. Это позволяет одним типоразмером выключателя перекрывать несколько номиналов двигателей.

Механизм регулировки уставки тепловой защиты

Регулировка уставки изменяет степень предварительного натяжения биметаллической пластины. На практике это означает смещение точки срабатывания по шкале тока.

Процесс настройки выглядит следующим образом: оператор выставляет на шкале значение тока, которое соответствует номинальному току двигателя, указанному в паспорте. Затем это значение учитывается при калибровке механизма тепловой защиты. Точность настройки у большинства производителей составляет порядка ± 20% от установленного значения.

Важно понимать: регулируется порог срабатывания тепловой защиты, а не электромагнитной. Электромагнитный расцепитель (защита от КЗ) имеет фиксированную уставку, которая обычно отсчитывается от максимального значения диапазона регулировки.

Пример: Если выключатель имеет диапазон настройки 16–25 А, то электромагнитный расцепитель будет настроен на ток срабатывания, равный 10-кратному значению от 25 А (то есть 250 А). Это гарантирует, что защита от короткого замыкания сработает при одном и том же значении тока, вне зависимости от того, на какой ток настроен тепловой расцепитель в данный момент.

Электромагнитный расцепитель: защита от токов КЗ

Электромагнитный расцепитель, также встроенный в корпус автоматического выключателя, отвечает за быструю защиту при коротких замыканиях. Он представляет собой соленоид (катушку с сердечником). При резком возрастании тока до величины срабатывания электромагнита, сердечник мгновенно втягивается и через механизм свободного расцепления отключает контакты.

Время срабатывания электромагнитного расцепителя измеряется в миллисекундах. Это необходимо для ограничения разрушительного действия токов короткого замыкания. Типовая уставка для мотор-автоматов — 10–12 I_n (где I_n — номинальный ток, обычно соответствующий верхнему пределу регулировочного диапазона). Некоторые модели имеют регулировку уставки электромагнитного расцепителя, но в массовых промышленных сериях она фиксирована.

На практике это означает, что если двигатель работает от выключателя, настроенного на 20 А, а ток КЗ равен 300 А, то защита сработает мгновенно, так как 300 А > 250 А (уставка от верхнего предела). Если же ток перегрузки составляет, например, 40 А, то отработает тепловой расцепитель через некоторое время, определяемое его характеристикой.

Время-токовая характеристика (класс защиты)

Время-токовая характеристика — это график зависимости времени срабатывания от величины протекающего тока. Для выключателей защиты двигателя она существенно отличается от характеристик бытовых автоматов (B, C, D).

Мотор-автоматы обычно имеют специальную характеристику, обозначаемую как «10A», «20A» или «30A». Цифра указывает на кратность тока срабатывания электромагнитного расцепителя относительно номинального тока. Чем больше цифра, тем выше устойчивость к пусковым токам. Для стандартных промышленных двигателей с легким пуском (вентиляторы, насосы) достаточно класса 10A. Для тяжелых условий пуска (дробилки, прессы) рекомендуются классы 20A или 30A.

Область тепловой защиты на графике имеет обратно-зависимую характеристику. При малых перегрузках (115–120% от номинала) время отключения может составлять десятки минут. При сильных перегрузках (например, 600% от номинала) оно сокращается до секунд. Эта плавная зависимость имитирует нагрев обмоток двигателя и предотвращает излишнее отключение при кратковременных технологических перегрузках.

Правила настройки уставки теплового расцепителя

Настройка является ответственной операцией. Ошибка может привести к выходу двигателя из строя.

• Определение номинального тока: Первый шаг — снять данные с шильдика электродвигателя. Необходимо использовать значение номинального тока при номинальной нагрузке (FLA — Full Load Amps). Для двигателей с коэффициентом запаса 1.15 уставка выставляется на 100% FLA. Для двигателей с меньшим запасом уставка может быть снижена до 90–95% FLA.
• Учет условий окружающей среды: Выключатель защиты двигателя рассчитан на работу при определенной температуре окружающей среды (обычно +40°C). Если выключатель установлен в жарком помещении или внутри герметичного бокса, тепловая характеристика может сместиться. В таких случаях применяется либо специальный аппарат с компенсацией, либо вводится понижающий коэффициент на уставку.
• Технологический процесс: Если механизм имеет высокую инерционность и частоту пусков, рекомендуется установка уставки на 5–10% выше номинального тока. Но превышение уставки выше 120% от номинала двигателя уже не обеспечивает защиту от перегрузки.
• Калибровка: После установки значения на шкале рекомендуется проверить настройку. При отключении выключателя по тепловой защите необходимо дать биметаллической пластине остыть перед повторным включением. Время остывания может составлять от 2 до 5 минут.

Дополнительные функциональные возможности

Современные автоматические выключатели защиты двигателя часто оснащаются вспомогательными опциями, расширяющими их функционал.

Наиболее распространенные аксессуары:

• Вспомогательные контакты (NC/NO): Позволяют передавать сигнал о состоянии автомата в систему управления (ПЛК или релейную логику) — сигнал «Авария» или «Включено».
• Сигнальные контакты срабатывания расцепителя (SDE): Специальный контакт, который замыкается только в случае аварийного отключения от перегрузки или КЗ. Отключается только при ручном возврате рычага управления. Это позволяет дифференцировать нормальное ручное отключение от аварийного.
• Независимый расцепитель (шунтирующий): Катушка, которая при подаче на нее напряжения заставляет выключатель отключиться дистанционно. Используется в системах аварийного останова.
• Расцепитель минимального напряжения: Отключает автомат, если напряжение в сети падает ниже заданного порога, и не дает включиться самопроизвольно при восстановлении.
• Устройства дистанционного управления: Электрические мотор-приводы для автоматического взвода и включения выключателя без участия оператора.

Селективность и координация с другими аппаратами

При проектировании системы защиты двигателя необходимо учитывать координацию работы автоматического выключателя с магнитным пускателем (контактором).

Существует два типа координации: тип 1 и тип 2. При координации типа 1 после аварийного отключения контактор может быть поврежден и требует замены. При координации типа 2 контактор сохраняет работоспособность. Обеспечение координации типа 2 — задача проектировщика. Она требует проверки по каталожным данным производителя на предмет того, что электромагнитный расцепитель автомата успевает отключить ток КЗ раньше, чем контакты контактора успевают свариться.

Селективность с вышестоящим автоматом (вводным) также требует расчета. Вышестоящий автомат должен иметь время срабатывания, большее, чем время отключения мотор-автомата при КЗ. Обычно это достигается выбором вышестоящего автомата с задержкой отключения (селективный класс S) или использованием более мощного типоразмера с значительным запасом по току.

Практические рекомендации по выбору

Выбор конкретной модели автоматического выключателя защиты двигателя сводится к нескольким шагам.

Сначала определяется номинальный ток двигателя. Затем подбирается аппарат, диапазон регулировки которого перекрывает этот ток. Например, для двигателя с током 18 А отлично подойдет автомат с диапазоном 16–25 А. Затем оценивается пусковой ток двигателя. Если пусковой ток превышает 8-кратное значение от номинала двигателя, следует выбирать аппарат с классом отключения 20A или 30A. Для обычных насосов достаточно класса 10A. Важно также проверить отключающую способность автомата (Ics/Icu). Для промышленных сетей типовое значение 25–50 кА, для распределительных щитов — 10–16 кА. И последнее — наличие необходимых дополнительных контактов и климатическое исполнение.

Температурная компенсация встроена в большинство современных моделей, что делает их стабильными в диапазоне от -5°C до +55°C. Однако при экстремально низких или высоких температурах эксплуатации необходима консультация производителя.

Техническое обслуживание и проверка

Автоматические выключатели защиты двигателя, как и любое коммутационное оборудование, требуют периодической проверки. Рекомендуется выполнять следующие операции не реже одного раза в год или согласно регламенту предприятия.

• Визуальный осмотр: Проверка целостности корпуса, чистоты контактов, отсутствия следов перегрева.
• Проверка срабатывания: Механическое тестирование включения и отключения рычагом. Проверка кнопки «Тест» (если предусмотрена).
• Проверка тепловой защиты: С помощью токоизмерительных клещей и эталонного источника тока (испытательного устройства) производится подача тока, равного 1.2–1.5 номинала, и замеряется время отключения. Эта процедура требует квалификации и специального оборудования.
• Подтяжка винтовых соединений: Со временем болтовые соединения ослабевают, что вызывает нагрев. Подтяжка должна выполняться с контролем момента затяжки, рекомендованного производителем.

В случае срабатывания тепловой защиты необходимо дождаться остывания биметаллических пластин перед повторным включением. Попытки многократно включить автомат без выяснения причины перегрузки приводят к повреждению как самого выключателя, так и защищаемого двигателя.

Сводная таблица данных

В таблице ниже представлены ключевые параметры и характеристики автоматического выключателя защиты двигателя с регулировкой уставки теплового расцепителя, систематизированные на основе данных из статьи. Данные включают диапазоны настройки, классы защиты, временные параметры и условия эксплуатации.

Параметр / Характеристика	Значение / Описание	Примечание (из статьи)
Кратность пускового тока асинхронного двигателя	5–8 раз от номинального	Учитывается для предотвращения ложных срабатываний при запуске.
Диапазон регулировки уставки теплового расцепителя (примеры)	4–6 А; 10–14 А; 22–32 А	Позволяет одним типоразмером перекрывать несколько номиналов двигателей.
Точность настройки уставки теплового расцепителя	± 20% от установленного значения	Указано для большинства производителей.
Уставка электромагнитного расцепителя (защита от КЗ)	10–12 In (от верхнего предела диапазона регулировки)	Фиксированная, отсчитывается от максимального значения диапазона.
Пример расчета уставки электромагнитного расцепителя	Для диапазона 16–25 А: 10 × 25 А = 250 А	Гарантирует срабатывание при одном и том же токе независимо от настройки тепловой защиты.
Классы время-токовой характеристики (устойчивость к пусковым токам)	10A; 20A; 30A	Цифра указывает кратность тока срабатывания электромагнитного расцепителя.
Рекомендация по классу для легкого пуска (вентиляторы, насосы)	Класс 10A	Стандартные промышленные двигатели с легким пуском.
Рекомендация по классу для тяжелого пуска (дробилки, прессы)	Класс 20A или 30A	Для тяжелых условий пуска.
Ток срабатывания тепловой защиты при малых перегрузках	115–120% от номинала	Время отключения может составлять десятки минут.
Ток срабатывания тепловой защиты при сильных перегрузках	600% от номинала	Время отключения сокращается до секунд.
Рекомендуемая уставка для двигателей с коэффициентом запаса 1.15	100% от FLA (Full Load Amps)	Данные с шильдика электродвигателя.
Рекомендуемая уставка для двигателей с меньшим запасом	90–95% от FLA	Снижение для обеспечения защиты.
Максимальное превышение уставки (для защиты от перегрузки)	Не более 120% от номинала двигателя	Превышение не обеспечивает защиту.
Температура окружающей среды, на которую рассчитан выключатель	+40°C	При отклонениях требуется компенсация или понижающий коэффициент.
Время остывания биметаллической пластины	От 2 до 5 минут	Необходимо перед повторным включением после срабатывания тепловой защиты.
Типовое значение отключающей способности (Ics/Icu) для промышленных сетей	25–50 кА	Для распределительных щитов — 10–16 кА.
Диапазон рабочей температуры (с компенсацией)	от -5°C до +55°C	При экстремальных температурах необходима консультация производителя.
Ток для проверки тепловой защиты (тестирование)	1.2–1.5 от номинала	Подается с помощью токоизмерительных клещей и эталонного источника тока.

Частые вопросы по теме (FAQ)

Для чего нужна регулировка теплового расцепителя в мотор-автомате?

Регулировка уставки теплового расцепителя позволяет точно настроить аппарат под номинальный ток конкретного электродвигателя. Это критически важно, так как пусковой ток асинхронного двигателя может превышать номинальный в 5-8 раз, и обычный автомат с фиксированной характеристикой мог бы ложно сработать при запуске. Вращая специальное колесико на лицевой панели, оператор выставляет на шкале значение, соответствующее номинальному току двигателя из паспорта. Диапазон настройки может быть, например, от 4 до 6 А или от 22 до 32 А, что позволяет одним типоразмером выключателя перекрывать несколько номиналов двигателей.

Как регулировка уставки влияет на работу теплового расцепителя?

Регулировка изменяет степень предварительного натяжения биметаллической пластины, смещая точку срабатывания по шкале тока. Важно понимать, что регулируется только порог срабатывания тепловой защиты (от перегрузки). Электромагнитный расцепитель (защита от короткого замыкания) имеет фиксированную уставку. Например, если выключатель имеет диапазон настройки 16–25 А, электромагнитный расцепитель будет настроен на ток срабатывания 10-кратному от 25 А (250 А), независимо от того, на какой ток настроен тепловой расцепитель. Точность настройки у большинства производителей составляет порядка ±20% от установленного значения.

Как правильно настроить ток теплового расцепителя мотор-автомата?

Настройка — ответственная операция. Сначала снимите данные с шильдика двигателя, используя номинальный ток при полной нагрузке (FLA). Для двигателей с коэффициентом запаса 1.15 уставка выставляется на 100% FLA. Для двигателей с меньшим запасом уставка может быть снижена до 90–95% FLA. Если выключатель установлен в жарком помещении или герметичном боксе, тепловая характеристика может сместиться, поэтому вводится понижающий коэффициент. Для механизмов с высокой инерционностью и частотой пусков рекомендуется установка уставки на 5–10% выше номинального тока. Превышение уставки выше 120% от номинала двигателя уже не обеспечивает защиту от перегрузки.

Какой класс срабатывания выбрать для защиты двигателя: 10A, 20A или 30A?

Цифра в классе (например, «10A», «20A» или «30A») указывает на кратность тока срабатывания электромагнитного расцепителя относительно номинального тока. Чем больше цифра, тем выше устойчивость к пусковым токам. Для стандартных промышленных двигателей с легким пуском (вентиляторы, насосы) достаточно класса 10A. Для тяжелых условий пуска (дробилки, прессы) рекомендуются классы 20A или 30A. Если пусковой ток вашего двигателя превышает 8-кратное значение от номинала, следует выбирать аппарат класса 20A или 30A.

Что делать, если мотор-автомат отключился по тепловой защите?

После срабатывания тепловой защиты необходимо дождаться остывания биметаллических пластин перед повторным включением. Время остывания может составлять от 2 до 5 минут. Категорически запрещается многократно включать автомат без выяснения причины перегрузки — это приводит к повреждению как самого выключателя, так и защищаемого двигателя. Рекомендуется проверить с помощью токоизмерительных клещей фактический ток двигателя, а также условия окружающей среды (температура в щите), которые могли повлиять на смещение тепловой характеристики.
