Армирование полипропиленовых труб для отопления стекловолокном и алюминиевой фольгой

Армирование полипропиленовых труб для отопления: стекловолокно против алюминиевой фольги

Полипропиленовые трубы завоевали популярность в системах отопления благодаря своей химической стойкости, гладкой внутренней поверхности и доступной цене. Однако чистый полипропилен обладает существенным недостатком — высоким коэффициентом линейного расширения. При нагреве труба удлиняется, что может привести к провисанию, деформации узлов или разрушению фитингов. Для решения этой проблемы применяется армирование.

Армирование — это введение в стенку трубы жесткого каркаса, который принимает на себя тепловые нагрузки. На рынке представлены два основных типа армированных труб: со стекловолокном (композитные) и с алюминиевой фольгой. Выбор между ними определяет долговечность, удобство монтажа и эксплуатационные характеристики всей системы отопления.

Физика процесса: зачем трубе армирование

Коэффициент линейного расширения (КЛР) чистого полипропилена составляет около 0,15 мм/м·°C. Это означает, что при перепаде температуры с +20 до +90 °C десятиметровый участок трубы удлинится на 105 миллиметров. Такие перемещения способны разрушить замурованные в стяжку трубы или разорвать места соединений.

Армирующий слой снижает КЛР в 3–5 раз, делая поведение трубы предсказуемым. Кроме того, армирование повышает кольцевую жесткость, что важно для стояков и участков с высоким давлением. Материал армирования определяет не только механические свойства, но и технологию пайки, а также устойчивость к кислородной диффузии.

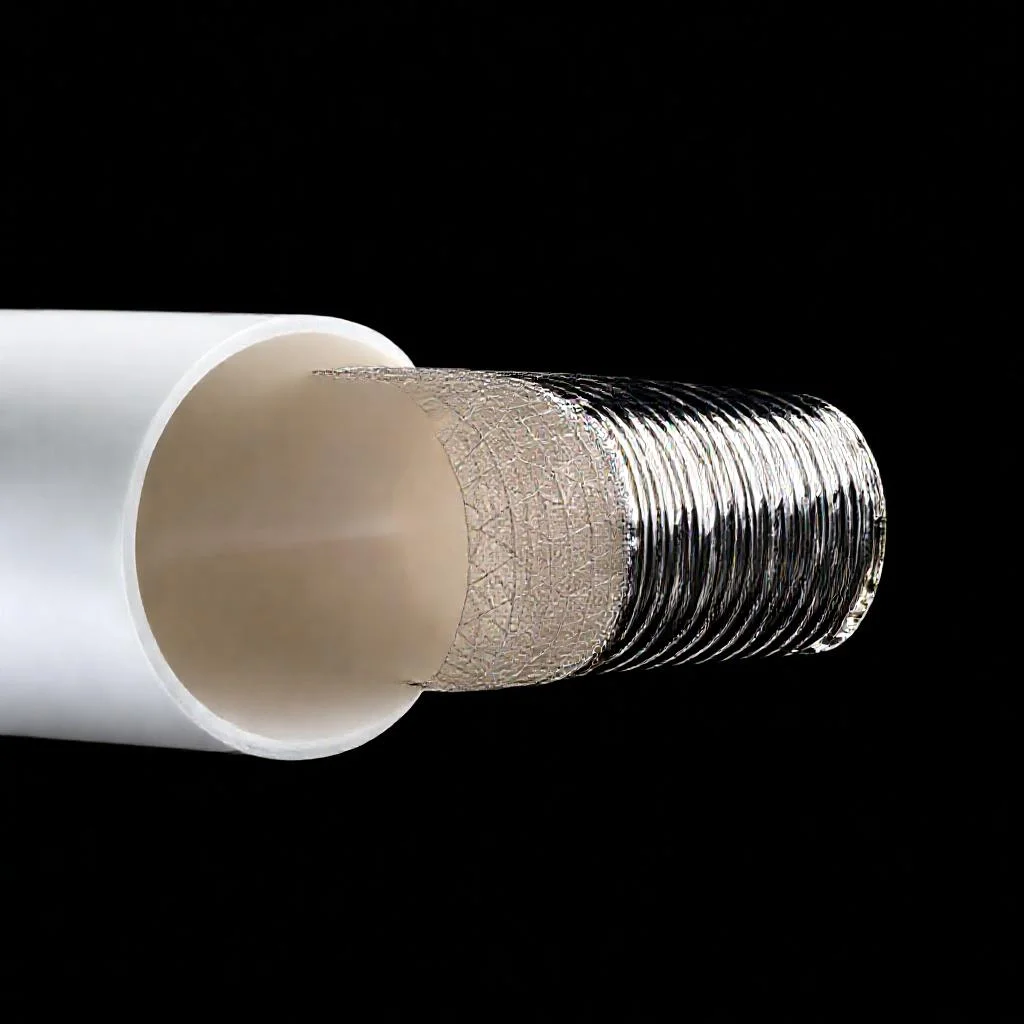

Армирование стекловолокном (композитные трубы)

В трубах со стекловолокном армирующий слой представляет собой смесь полипропилена и стекловолокна (обычно до 30 % объёма). Этот композитный слой впаивается между двумя слоями чистого PPR-полипропилена. Визуально такая труба имеет три слоя, но на срезе они практически не различимы без микроскопа. Толщина армирующего слоя, как правило, составляет 0,8–1,5 мм в зависимости от диаметра.

Преимущества стекловолоконного армирования

• Монолитность структуры. Композитный слой химически и физически неотделим от основного материала. Это исключает расслоение в течение всего срока службы, который достигает 50 лет в штатных режимах отопления.
• Низкий КЛР. Коэффициент линейного расширения таких труб составляет 0,03–0,05 мм/м·°C. Это в 3–5 раз ниже, чем у неармированного полипропилена, и сопоставимо с алюминиевыми трубами.
• Простота монтажа. Стекловолоконные армированные трубы не требуют зачистки и калибровки перед пайкой. Сварка выполняется так же, как и с обычными трубами (PPR), — торцом с помощью сварочного аппарата. Отсутствие этапа зачистки ускоряет работу и исключает ошибки.
• Устойчивость к коррозии. Стекловолокно не подвержено электрохимической коррозии. Это особенно актуально для систем, где присутствует некачественный теплоноситель, блуждающие токи или стальные элементы.
• Гладкая внутренняя поверхность. Стекловолоконный слой, спаянный с полипропиленом, не создает выступов и неровностей, что обеспечивает минимальное гидравлическое сопротивление.

Недостатки стекловолокна

• Кислородная проницаемость. В отличие от металла, стекловолокно не является барьером для кислорода. Кислород, проникая через стенки трубы, насыщает теплоноситель и ускоряет коррозию стальных радиаторов и котлов. Для системы отопления с алюминиевыми приборами это не критично, но для стальных котлов и чугунных радиаторов требуется использование труб с кислородным барьером (EVOH) или применение химических ингибиторов.
• Сложность изгиба. Композитная труба хуже сохраняет заданную форму, чем алюминиевая. Для гибки требуются уголки и фитинги, что увеличивает количество стыков. Впрочем, для прямолинейных участков и скрытой проводки этот недостаток малозначим.
• Чувствительность к качеству сварки. Если сварочный аппарат недостаточно прогрет, многослойная структура в зоне стыка может не свариться полностью из-за разной теплопроводности слоёв. Это снижает прочность соединения.

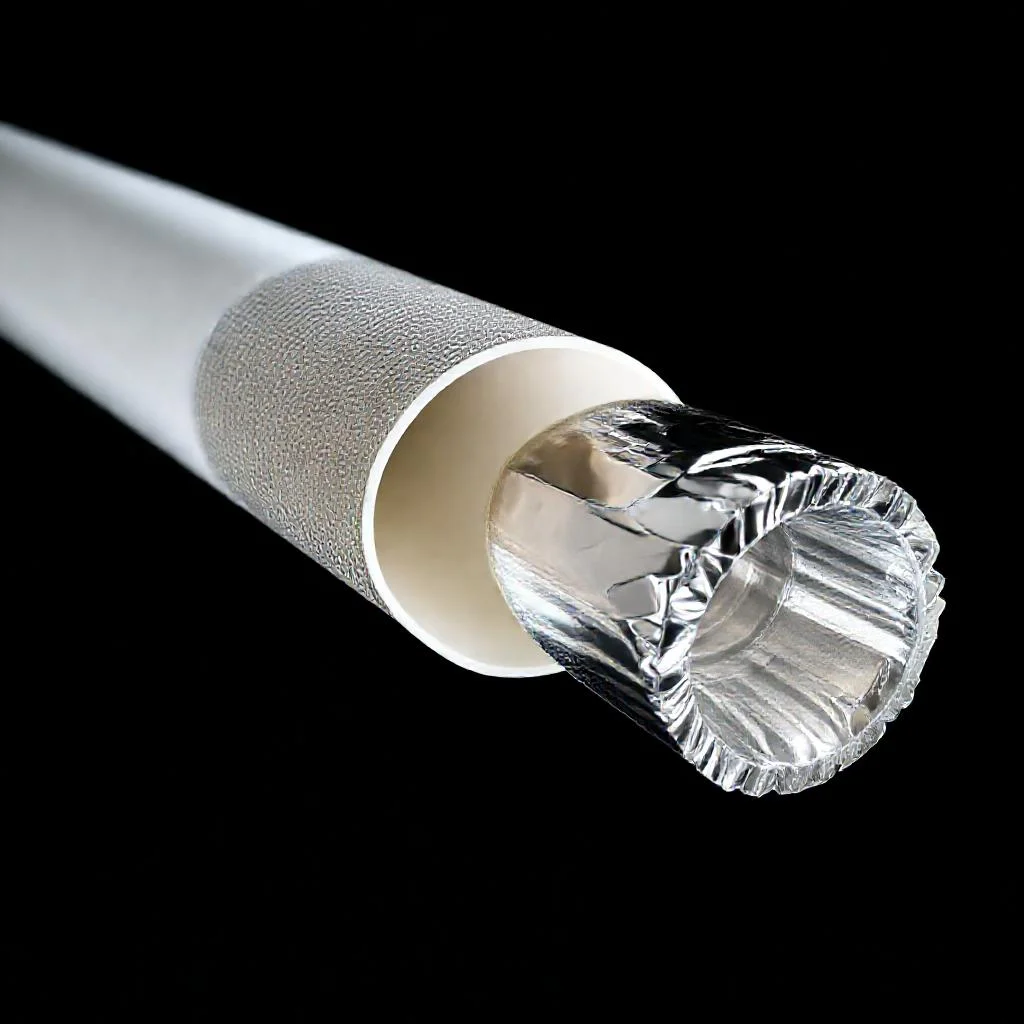

Армирование алюминиевой фольгой

В трубах с алюминиевым армированием используется фольга толщиной от 0,1 до 0,5 мм. Алюминиевый слой выполняется сплошным (бесшовным) или сварным (шовным). Расположение фольги бывает двух типов: в середине стенки (трубы PP-R/Al/PP-R) или снаружи, ближе к внешней поверхности. Внешнее расположение требует обязательной калибровки перед пайкой для удаления фольги из зоны сварки.

Преимущества алюминиевого армирования

• Минимальное тепловое расширение. Алюминий обеспечивает КЛР на уровне 0,025–0,03 мм/м·°C. Труба практически не меняет длину при нагреве. Это идеальный вариант для стояков и длинных магистралей, замоноличенных в стены или полы.
• Кислородный барьер. Сплошной алюминиевый слой полностью блокирует диффузию кислорода. Система отопления с такими трубами защищена от газовой коррозии без установки дополнительных деаэраторов.
• Формоустойчивость. Алюминиевая фольга придаёт трубе способность сохранять изгиб. С помощью трубогиба можно создать поворот нужного радиуса без использования фитингов. Это уменьшает количество стыков и снижает риск протечек.
• Высокая прочность на разрыв. Алюминий увеличивает кольцевую прочность трубы, что критично для систем с рабочим давлением более 10 бар и температурой до 95 °C.

Недостатки алюминиевого армирования

• Разрушение полимера под фольгой. При пайке трубу необходимо обязательно зачищать и калибровать: удалять фольгу на глубину сварки (обычно 10–15 мм). Если этого не сделать, алюминий не сварится с фитингом, и соединение останется негерметичным. Ошибки при зачистке — самая частая причина протечек.
• Риск расслоения. Если клей, соединяющий алюминиевый слой с полипропиленом, некачественный или нарушена технология производства, со временем происходит разбухание и отслоение фольги. Это приводит к образованию пузырей и потере прочности стенки трубы. Подобные дефекты чаще встречаются у дешёвых брендов.
• Электрохимическая коррозия. Алюминий в контакте с медными элементами системы (змеевики, теплообменники) и кислородом в воде образует гальваническую пару. Это ведёт к локальному разрушению фольги, что требует обязательного использования диэлектрических прокладок или проточных протекторов.
• Более высокая стоимость. Трубы с алюминиевым армированием и фитинги для них, как правило, дороже стекловолоконных аналогов. Кроме того, монтаж требует больше времени из-за операций зачистки.

Сравнение по ключевым параметрам

Для систем отопления частного дома или квартиры важно понимать различия в рабочих условиях. Стекловолоконные трубы (обозначаются как PP-RCT/PP-GF или PPR/GF) выдерживают температуру до 95 °C и давление до 20 бар. Алюминиевые трубы (PPR/Al/PPR) имеют аналогичные пределы, но за счёт металла способны выдерживать кратковременные скачки температуры до 110 °C, например, при завоздушивании системы.

По показателям гидравлического сопротивления оба типа практически идентичны, если внутреннее сечение не сужено из-за толстой стенки. Однако при некачественном монтаже алюминиевых труб внутренний диаметр может уменьшиться из-за заусенцев и заусениц после зачистки. Для стекловолокна такой риск отсутствует.

С точки зрения долговечности: при правильном монтаже и соблюдении режимов эксплуатации оба вида служат >50 лет. Однако стекловолокно менее прихотливо к качеству воды и не боится случайного контакта с медью или сталью через теплоноситель. Алюминий же требует контроля химического состава воды (pH не ниже 7, отсутствие электролитов).

Критерии выбора для конкретных систем отопления

Решение о типе армирования принимается исходя из конфигурации отопления и материалов смежных элементов.

Когда выбирать стекловолокно

• Системы с алюминиевыми радиаторами или теплыми полами — кислородная проницаемость не критична, так как коррозия алюминия слабая.
• Монтаж в стяжку или штукатурку, где труба не будет подвергаться изгибам — минимум стыков и отсутствие зачистки снижают риск ошибок.
• Ремонт в многоэтажках с центральным отоплением — исключена гальваническая коррозия и не требуется установка диэлектрических вставок.
• Бюджетные проекты — стекловолоконные трубы дешевле на 15–30 % относительно алюминиевых аналогов.

Когда выбирать алюминий

• Системы с чугунными или стальными радиаторами и стальными котлами — требуется надежный кислородный барьер для защиты металла от коррозии.
• Длинные прямые участки (стояки, подводки к котлу) — минимальное расширение исключает необходимость в компенсаторах и стабилизаторах.
• Открытая проводка с частыми изгибами — возможность гибки без фитингов упрощает монтаж и снижает число стыков.
• Высокотемпературные системы (теплоотдача от котла до 95 °C с пиковыми скачками) — алюминий лучше держит форму при перегреве.

Ошибки монтажа и эксплуатации

Независимо от типа армирования, полипропиленовые трубы требуют соблюдения технологии сварки. Для стекловолоконных труб ошибки чаще связаны с недостаточным прогревом или перегревом, что приводит к образованию “юбки” из расплава, уменьшающей проходное сечение. Для труб с алюминием главная ошибка — неполная или некачественная зачистка фольги. Оставленный на торце алюминий не сваривается с полипропиленом фитинга, и соединение может лопнуть уже при первых пусках теплоносителя.

Также не рекомендуется комбинировать оба типа армирования в одной системе без использования специальных переходников. Разница в тепловом расширении создаст напряжения в местах стыков, что приведет к разрушению замурованных участков.

Итоги и рекомендации специалистов

Армирование стекловолокном и алюминием решает задачу компенсации теплового расширения, но делает это разными способами. Стекловолокно предлагает простоту монтажа и химическую стойкость, но требует дополнительной защиты от кислорода, если в системе есть стальные элементы. Алюминий обеспечивает максимальную стабильность размеров и полную герметичность к кислороду, однако увеличивает трудоемкость монтажа и накладывает ограничения на качество теплоносителя.

Для современного частного дома с полимерными и алюминиевыми радиаторами оптимальный выбор — стекловолоконные трубы. Они дешевле, надежнее при монтаже и служат не меньше алюминиевых. Для реконструкции старых систем с центральным отоплением или монтажа стояков в многоквартирных домах стоит отдать предпочтение алюминиевым трубам с кислородным барьером, но при условии строгого соблюдения технологии зачистки и использования качественных фитингов. Профессиональный подход к выбору и установке с учетом указанных параметров гарантирует долгую и безаварийную работу системы отопления.

Сводная таблица данных

В таблице ниже представлено сравнение ключевых характеристик полипропиленовых труб с армированием стекловолокном и алюминиевой фольгой на основе данных из статьи. Данные включают физические параметры, эксплуатационные свойства, особенности монтажа и рекомендации по применению.

Параметр / Характеристика	Армирование стекловолокном (композитные трубы)	Армирование алюминиевой фольгой
Толщина армирующего слоя	0,8–1,5 мм (в зависимости от диаметра)	0,1–0,5 мм
Коэффициент линейного расширения (КЛР)	0,03–0,05 мм/м·°C	0,025–0,03 мм/м·°C
Снижение КЛР относительно чистого полипропилена	В 3–5 раз	В 3–5 раз (сопоставимо со стекловолокном)
Максимальная рабочая температура	До 95 °C	До 95 °C
Устойчивость к кратковременным скачкам температуры	Не указана	До 110 °C (например, при завоздушивании системы)
Рабочее давление	До 20 бар	Более 10 бар (критично для систем с давлением более 10 бар и температурой до 95 °C)
Кислородный барьер (диффузия кислорода)	Отсутствует (не является барьером для кислорода)	Полная блокировка диффузии кислорода (сплошной алюминиевый слой)
Долговечность (срок службы)	До 50 лет в штатных режимах отопления	>50 лет (при правильном монтаже и соблюдении режимов эксплуатации)
Необходимость зачистки и калибровки перед пайкой	Не требуется (сварка как с обычными PPR-трубами)	Обязательна (удаление фольги на глубину сварки, обычно 10–15 мм)
Способность сохранять изгиб (формоустойчивость)	Сложность изгиба (требуются уголки и фитинги)	Высокая (возможность гибки с помощью трубогиба без фитингов)
Риск расслоения	Исключен (монолитная структура, композитный слой неотделим)	Возможен (при некачественном клее или нарушении технологии производства)
Электрохимическая коррозия	Не подвержена	Возможна (в контакте с медными элементами и кислородом, требуется использование диэлектрических прокладок)
Влияние качества воды	Менее прихотливы, не боится контакта с медью или сталью	Требует контроля (pH не ниже 7, отсутствие электролитов)
Стоимость	Дешевле на 15–30 % относительно алюминиевых аналогов	Выше (трубы и фитинги, как правило, дороже)
Рекомендуемое применение (по тексту)	Системы с алюминиевыми радиаторами или теплыми полами; монтаж в стяжку; ремонт в многоэтажках с центральным отоплением; бюджетные проекты	Системы с чугунными или стальными радиаторами и котлами; длинные прямые участки; открытая проводка с частыми изгибами; высокотемпературные системы

Частые вопросы по теме (FAQ)

Почему полипропиленовые трубы для отопления необходимо армировать?

Чистый полипропилен обладает высоким коэффициентом линейного расширения (КЛР) — около 0,15 мм/м·°C. При нагреве с +20 до +90 °C десятиметровый участок такой трубы удлинится на 105 миллиметров, что может разрушить замурованные в стяжку трубы или разорвать места соединений. Армирующий слой снижает КЛР в 3–5 раз, делая поведение трубы предсказуемым, а также повышает кольцевую жесткость.

В чем главное преимущество армирования стекловолокном перед алюминиевой фольгой?

Главное преимущество стекловолоконного армирования — это монолитность структуры и простота монтажа. Композитный слой химически и физически неотделим от полипропилена, что исключает расслоение в течение всего срока службы (до 50 лет). При этом стекловолоконные трубы не требуют зачистки и калибровки перед пайкой, в отличие от алюминиевых, что ускоряет работу и исключает частую причину протечек — ошибки при зачистке фольги.

У какой трубы ниже коэффициент линейного расширения (КЛР): со стекловолокном или алюминием?

Лучшие показатели по тепловому расширению у труб с алюминиевой фольгой. Алюминий обеспечивает КЛР на уровне 0,025–0,03 мм/м·°C, в то время как у стекловолоконных труб этот показатель составляет 0,03–0,05 мм/м·°C. Однако оба значения в 3–5 раз ниже, чем у неармированного полипропилена, и разница между ними не является критической для большинства систем.

Какой тип армирования лучше защищает систему отопления от кислородной коррозии?

Лучшую защиту обеспечивает армирование алюминиевой фольгой. Сплошной алюминиевый слой полностью блокирует диффузию кислорода, защищая стальные радиаторы и котлы от газовой коррозии без установки дополнительных деаэраторов. Стекловолокно, в отличие от металла, не является барьером для кислорода, поэтому при его использовании в системах со стальными элементами требуется применение труб с кислородным барьером (EVOH) или химических ингибиторов.

Что произойдет, если в одной системе отопления скомбинировать трубы с разным типом армирования (стекловолокно и алюминий)?

Комбинировать оба типа армирования в одной системе без специальных переходников не рекомендуется. Разница в тепловом расширении создаст напряжения в местах стыков, что может привести к разрушению замурованных участков. Специалисты рекомендуют выбирать один тип армирования для всей системы, исходя из её конфигурации и материалов смежных элементов.
